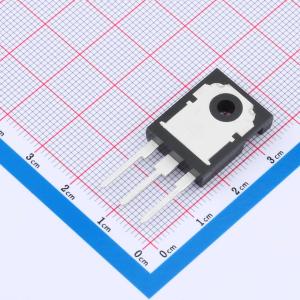

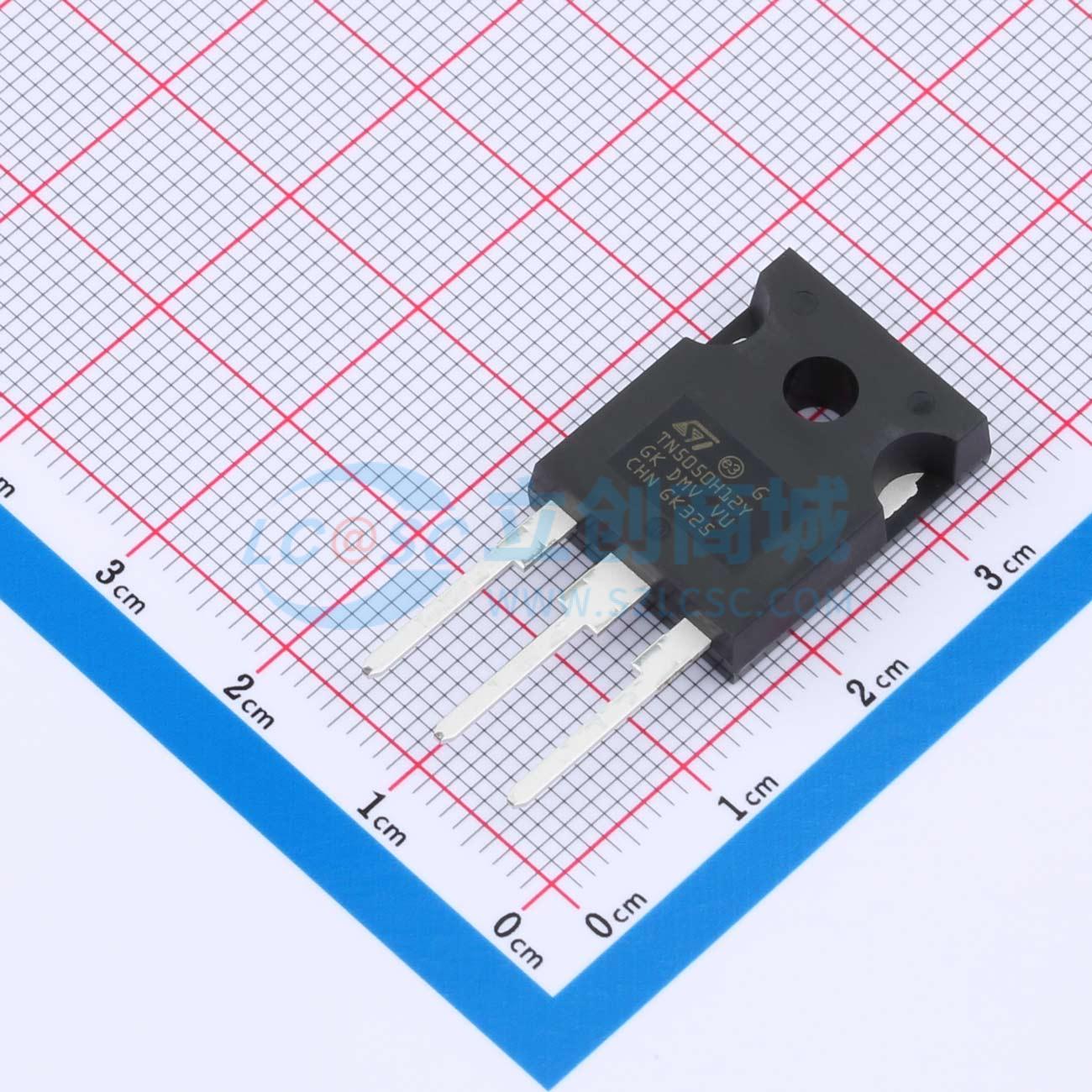

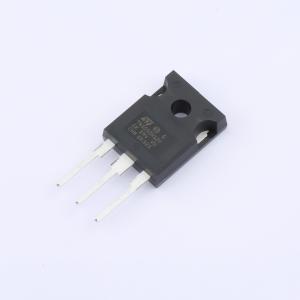

TN5050H-12WY
1个单向可控硅 1.2kV 100mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 50A 1200V汽车级SCR
- 品牌名称
- ST(意法半导体)
- 商品型号
- TN5050H-12WY
- 商品编号
- C2971235
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 5.666667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 1.2kV | |
| 通态电流(It) | 50A | |
| 浪涌电流 | 580A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1V | |
| 保持电流(Ih) | 100mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
TN5050H-12WY汽车级产品采用TO-247大功率封装，适用于汽车/固定式电池充电器、可再生能源发电机、不间断电源、固态继电器、焊接设备及电机驱动应用。其功率开关、电压鲁棒性和功率耗散性能是80A交流开关、交流相位逆变器和AC-DC可控整流桥等功能的关键特性。该产品在浪涌电流处理、散热能力和过压鲁棒性方面表现良好。
商品特性
- 符合AEC-Q101标准
- 阻断电压：±1200V
- 通态电流：50ARMS
- 高静态和动态换向：dI/dt=200A/μs，dV/dt=1000V/μs
- 门极触发电流：50mA
- 符合ECOPACK2标准的组件
应用领域
- 汽车应用：车载和非车载电池充电器
- 可再生能源逆变器
- 固态继电器
- 过压撬棒保护
- UPS（不间断电源）
- 旁路SSR/混合继电器
- 电池充电器中的浪涌电流限制器
- AC-DC电压可控整流器
- 工业焊接系统
