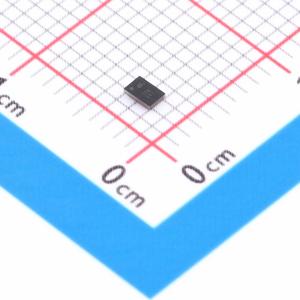

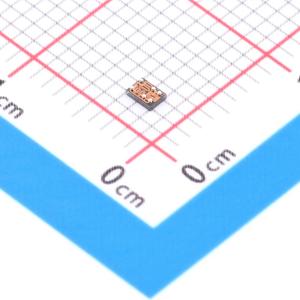

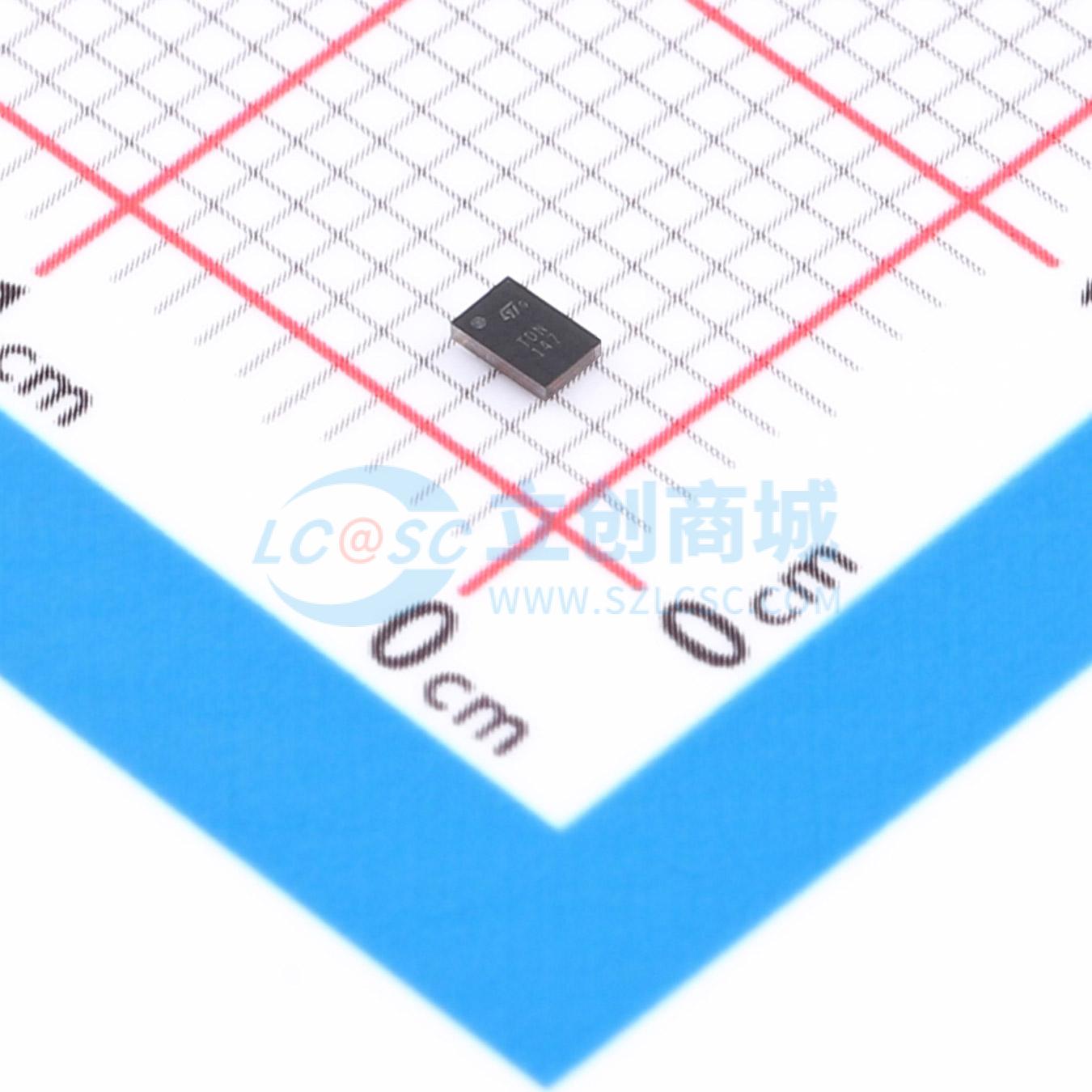

BALF-SPI-02D3
与SPIRIT1 434 MHz匹配的50欧姆标称输入/共轭匹配巴伦，集成谐波滤波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- STMicroelectronics BALF-SPI-02D3是一款超小型巴伦，集成了匹配网络和谐波滤波器。阻抗已针对SPIRIT1收发器进行了定制。
- 品牌名称
- ST(意法半导体)
- 商品型号
- BALF-SPI-02D3
- 商品编号
- C2971249
- 商品封装
- WFBGA-6
- 包装方式
- 编带
- 商品毛重
- 0.096833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | - | |
| 阻抗比-不平衡/平衡 | - | |
| 共模抑制比(CMRR) | - | |
| 插入损耗(最大值) | -3.2dB | |
| 相位差 | 10° |
| 属性 | 参数值 | |
|---|---|---|
| 幅度差(最大值) | 1dB | |
| 回波损耗(最小值) | -10.5dB | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 2mm | |
| 宽度 | 1.4mm | |
| 高度 | 0.65mm |
商品特性
- 50 Ω 标称输入/与 SPIRIT1 共轭匹配
- 低插入损耗
- 低幅度不平衡
- 低相位不平衡
- 小尺寸
应用领域
- 434 MHz阻抗匹配平衡滤波器
- 为ST芯片组SPIRIT1优化
