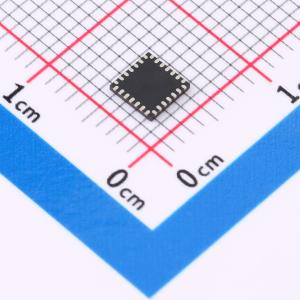

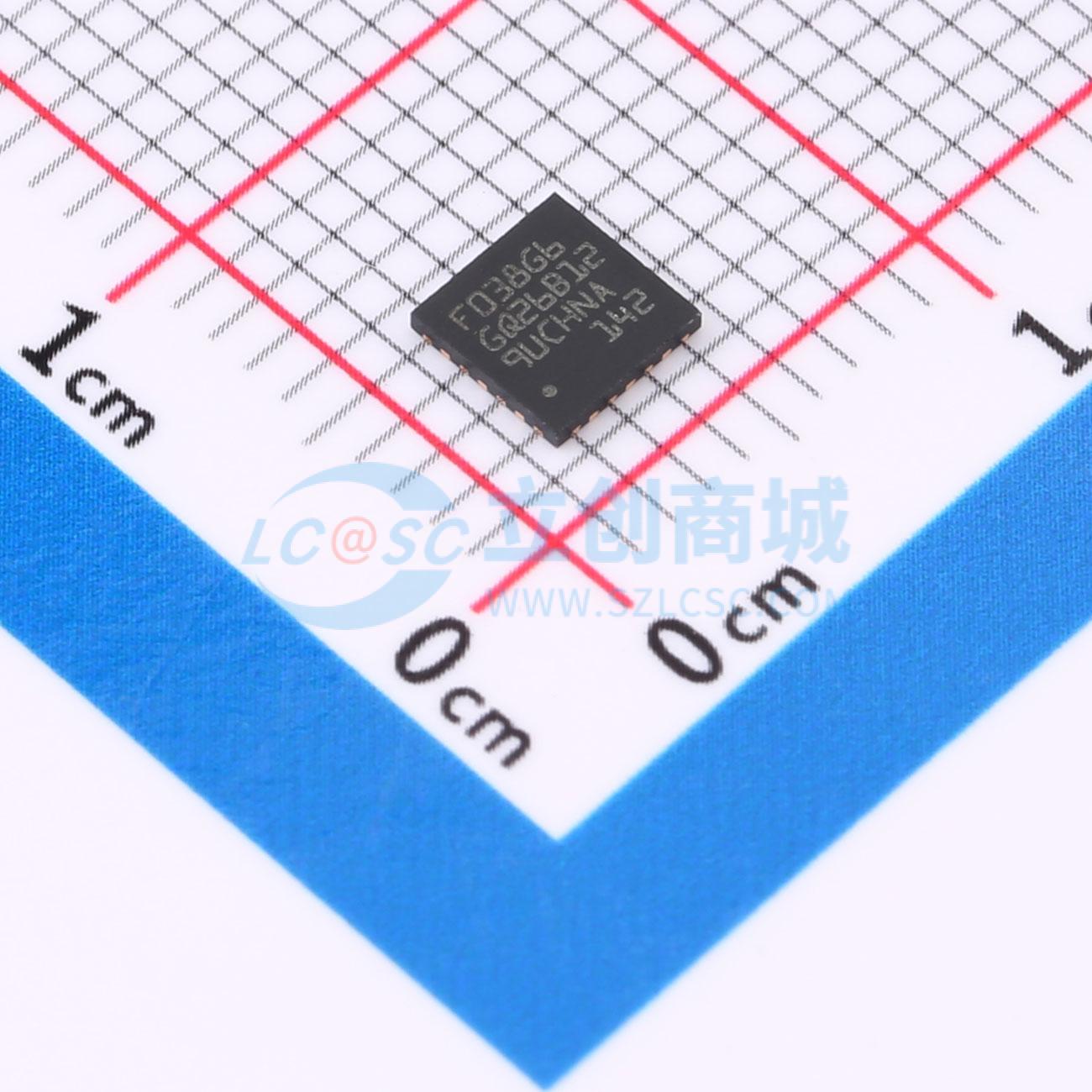

温馨提醒：图片仅供参考，商品以实物为准
STM32F038G6U6
主流ARM Cortex-M0低压系列1,8V MCU，具有32 KB Flash、48 MHz CPU、USB和CEC功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：ARM 32位Cortex-M0 CPU，频率高达48 MHz。32 Kbytes闪存。4 Kbytes带硬件奇偶校验的SRAM。CRC计算单元。电源管理:数字和I/O电源：VDD = 1.8V ± 8%。模拟电源：VDA从VDD到3.6V
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F038G6U6
- 商品编号
- C2971258
- 商品封装
- UFQFN-28
- 包装方式
- 托盘
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0 | |
| CPU最大主频 | 48MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 4KB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 22 | |
| ADC(位数) | 12bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.65V~3.6V | |
| 工作温度 | -40℃~+105℃；-40℃~+85℃ | |
| 功能特性 | 上电复位(POR)；集成PLL时钟发生器；外部管脚复位(NRST)；掉电复位(PDR)；独立看门狗(IWDG)；软件复位；窗口看门狗(WWDG)；日历功能 |
商品概述
基于ARM的32位MCU，具有32KB Flash、9个定时器、ADC和通信接口，工作电压1.8V。
商品特性
- 核心：ARM 32位Cortex-M0 CPU，频率最高达48MHz
- 内存：32KB Flash存储器；4KB带硬件奇偶校验的SRAM
- 包含CRC计算单元
- 电源管理：数字和I/O电源VDD=1.8V±8%；模拟电源V_DDA从VDD到3.6V；支持睡眠、停止低功耗模式；VBAT电源用于RTC和备份寄存器
- 时钟管理：4至32MHz晶体振荡器；32kHz带校准的RTC振荡器；内部8MHz RC（带x6 PLL选项）；内部40kHz RC振荡器
- 最多38个快速I/O：所有可映射到外部中断向量；最多25个5V容忍能力的I/O
- 5通道DMA控制器
- 1个12位、1.0µs ADC（最多10通道）：转换范围0至3.6V；独立模拟电源2.4至3.6V
- 最多9个定时器：1个16位7通道高级控制定时器（6通道PWM输出，带死区生成和紧急停止）；1个32位和1个16位定时器（最多4个IC/OC，可用于IR控制解码）；1个16位定时器（2个IC/OC、1个OCN，带死区生成和紧急停止）；1个16位定时器（IC/OC和OCN，带死区生成、紧急停止和IR控制调制器门）；1个16位定时器（1个IC/OC）；独立和系统看门狗定时器；SysTick定时器（24位向下计数器）
- 带闹钟和从停止模式周期性唤醒的日历RTC
- 通信接口：1个I2C接口（支持Fast Mode Plus 1Mbit/s，带额外电流 sink、SMBus/PMBus，可从停止模式唤醒）；1个USART（支持主同步SPI和调制解调器控制、ISO7816接口、LIN、IrDA能力、自动波特率检测和唤醒功能）；1个SPI（18Mbit/s，4至16可编程位帧，复用I2S接口）
- 支持串行线调试（SWD）
- 具有96位ID
- 扩展温度范围：-40至+105℃
- 所有封装均为ECOPACK®2
- 封装类型：LQFP48（7x7mm）、UFQFPN32（5x5mm）、UFQFPN28（4x4mm）、WLCSP25（2.1x2.1mm）、TSSOP20（6.5x4.4mm）
