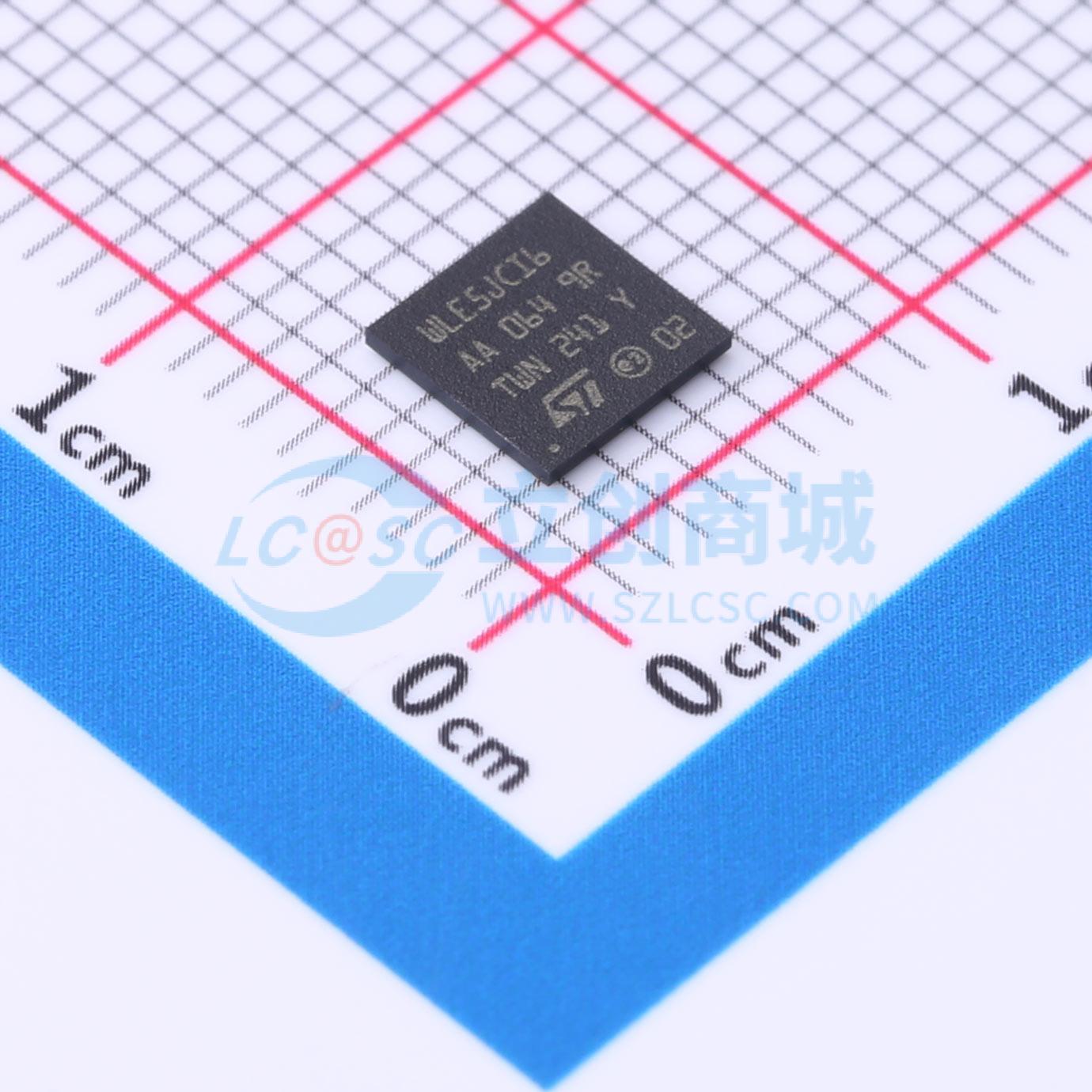

温馨提醒：图片仅供参考，商品以实物为准

STM32WLE5JCI6

Sub-GHz 无线微控制器。Arm Cortex-M4 @48 MHz，配备 256 KB 闪存，64 KB SRAM。LoRa、(G)FSK、(G)MSK、BPSK 调制方式。AES 256位。多协议系统级芯片。

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Sub-GHz 无线微控制器。 Arm Cortex-M4 @48 MHz，具有 256 KB 闪存、64 KB SRAM。 LoRa、(G)FSK、(G)MSK、BPSK 调制。 AES 256 位。多协议片上系统。
品牌名称: ST(意法半导体)
商品型号: STM32WLE5JCI6
商品编号: C2971285
商品封装: UFBGA-73
包装方式: 托盘
商品毛重: 0.05克(g)

商品参数

参数完善中

商品特性

包含ST先进的专利技术
射频：
- 频率范围：150 MHz至960 MHz
- 调制：LoRa (G)FSK、(G)MSK和BPSK
- RX灵敏度：
  - 2-FSK（1.2 Kbit/s）时为 -123 dBm
  - LoRa（10.4 kHz，扩频因子12）时为 -148 dBm
- 发射机高输出功率，可编程至 +22 dBm
- 发射机低输出功率，可编程至 +15 dBm
- 有集成无源器件（IPD）配套芯片，用于优化匹配、滤波和巴伦，紧凑解决方案涵盖各封装和主要用例（915 MHz时22 dBm，868 MHz时14 dBm，490 MHz时17 dBm）
- 符合以下射频法规：ETSI EN 300 220、EN 300 113、EN 301 166、FCC CFR 47 Part 15、24、90，以及日本ARIB STD-T30、T-67、T-108
- 兼容标准化或专有协议，如LoRaWAN、Sigfox、W-MBus等（完全开放的无线片上系统）
超低功耗平台：
- 1.8 V至3.6 V电源
- -40 °C至 +105 °C温度范围
- 关机模式：31 nA（VDD = 3 V）
- 待机（+ RTC）模式：360 nA（VDD = 3 V）
- Stop2（+ RTC）模式：1.07 μA（VDD = 3 V）
- 活动模式MCU：<72 μA/MHz（CoreMark）
- 活动模式RX：4.82 mA
- 活动模式TX：10 dBm时15 mA，20 dBm（LoRa 125 kHz）时87 mA
内核：
- 32位Arm Cortex-M4 CPU
- 自适应实时加速器（ART Accelerator），允许从闪存零等待状态执行，频率高达48 MHz，有MPU和DSP指令
- 1.25 DMIPS/MHz（Dhrystone 2.1）
安全和识别：
- 硬件加密AES 256位
- 真随机数发生器（RNG）
- 扇区读写保护（PCROP、RDP、WRP）
- CRC计算单元
- 唯一设备标识符（64位UID，符合IEEE 802 - 2001标准）
- 96位唯一裸片标识符
- 硬件公钥加速器（PKA）
电源和复位管理：
- 高效嵌入式SMPS降压转换器
- SMPS到LDO智能开关
- 超安全、低功耗BOR（欠压复位），有5个可选阈值
- 超低功耗POR/PDR
- 可编程电压检测器（PVD）
- VBAT模式，带RTC和20x32位备份寄存器
时钟源：
- 32 MHz晶体振荡器
- 支持TCXO：可编程电源电压
- 用于RTC的32 kHz振荡器，带校准
- 高速内部16 MHz工厂微调RC（±1%）
- 内部低功耗32 kHz RC
- 内部多速低功耗100 kHz至48 MHz RC
- 用于CPU、ADC和音频时钟的PLL
存储器：
- 高达256 KB闪存
- 高达64 KB RAM
- 20x32位备份寄存器
- 支持USART和SPI接口的引导加载程序
- 支持OTA（空中）固件更新
- 扇区读写保护
丰富的模拟外设（低至1.62 V）：
- 12位ADC 2.5 Msps，硬件过采样可达16位，转换范围高达3.6 V
- 12位DAC，低功耗采样保持
- 2个超低功耗比较器
系统外设：
- 用于处理器固件进程同步的信号量
控制器：
- 2个DMA控制器（各7通道），支持ADC、DAC、SPI、I²C、LPUART、USART、AES和定时器
- 2个USART（ISO 7816、IrDA、SPI）
- 1个LPUART（低功耗）
- 2个SPI 16 Mbit/s（2个中有1个支持I²S）
- 3个I²C（SMBus/IPMBus）
- 2个16位1通道定时器
- 1个16位4通道定时器（支持电机控制）
- 1个32位4通道定时器
- 3个16位超低功耗定时器
- 1个带32位子秒唤醒计数器的RTC
- 1个独立SysTick
- 1个独立看门狗
- 1个窗口看门狗
多达43个I/O，多数5 V耐受
开发支持：
- 串行线调试（SWD），JTAG
所有封装符合ECOPACK2标准
