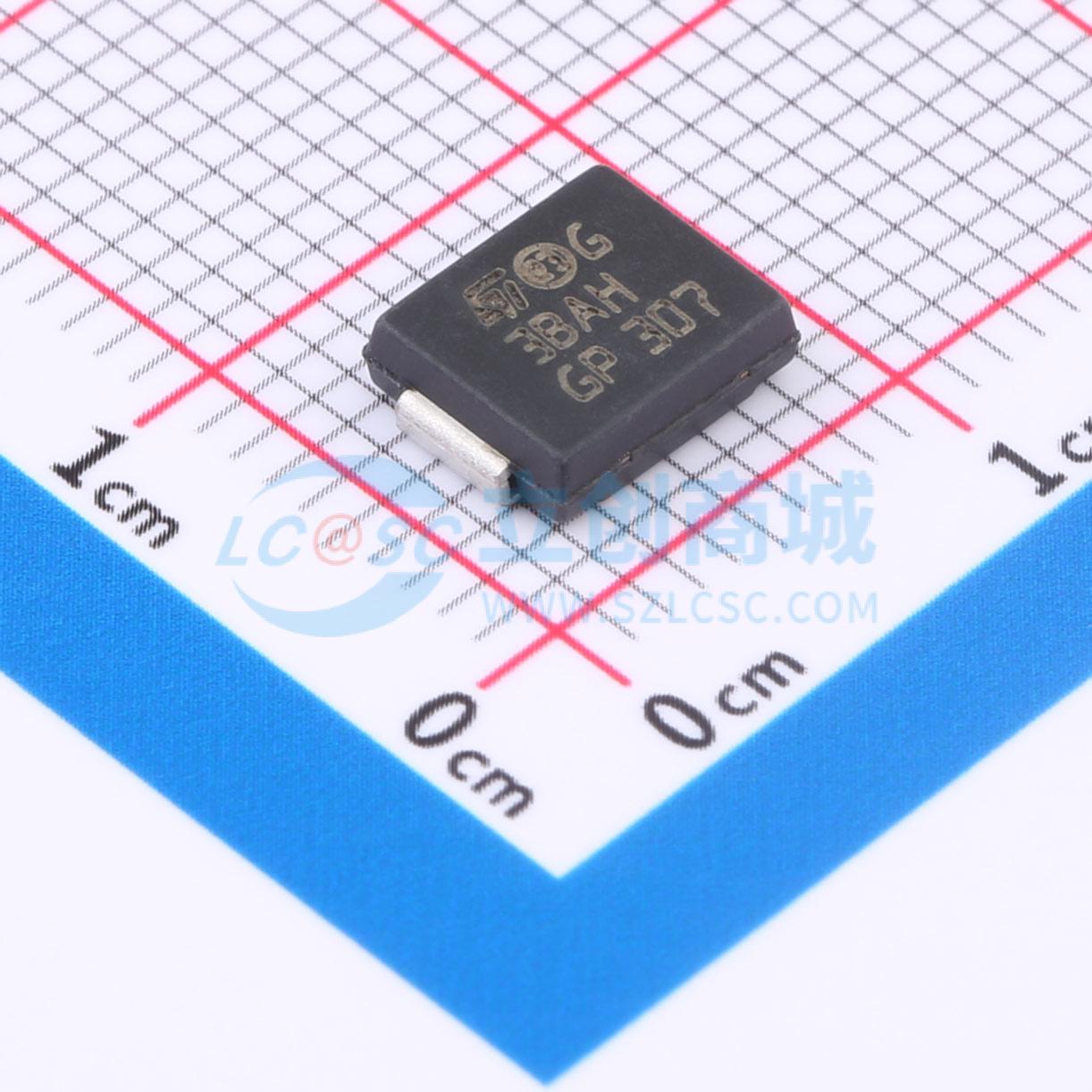

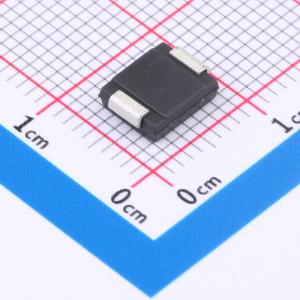

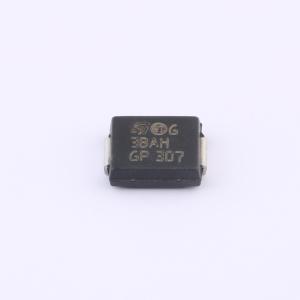

温馨提醒：图片仅供参考，商品以实物为准
SMC30J15CA
单向TVS 15V截止 峰值浪涌电流：32.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMC30J TVS 系列旨在根据 IEC 61000 - 4 - 2、MIL STD 883 方法 3015 保护敏感设备免受静电放电影响，并抵御如 IEC 61000 - 4 - 4 和 5 规定的电气过应力。它们适用于 3000 W（10/1000 μs）以下的浪涌。这种平面技术使其适用于高端设备和开关电源，这些应用需要低漏电流和高结温，以长期提供可靠性和稳定性。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SMC30J15CA
- 商品编号
- C2971300
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 32.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 40kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16.7V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMC30J TVS 系列旨在根据 IEC 61000 - 4 - 2、MIL STD 883 方法 3015 保护敏感设备免受静电放电影响，并抵御如 IEC 61000 - 4 - 4 和 5 规定的电气过应力。它们适用于 3000 W（10/1000 μs）以下的浪涌。 这种平面技术使其适用于高端设备和开关电源，这些应用需要低漏电流和高结温，以长期提供可靠性和稳定性。
商品特性
- 峰值脉冲功率：3000 W（10/1000 μs），最高可达 40 kW（8/20 μs）
- 关断电压范围：5 V 至 188 V
- 单向和双向类型
- 低漏电流：25 ℃ 时为 0.2 μA
- 最大工作结温：175 ℃
- JEDEC 注册封装外形
- 树脂符合 UL94 V0 级
- 引脚镀层：哑光镀锡
- UL94 V0 级
- J - STD - 020 MSL 1 级
- J - STD - 002、JESD 22 - B102 E3 和 MIL - STD - 750 方法 2026
- JESD - 201 2 级晶须测试
- IPC7531 焊盘布局和 JEDEC 注册封装外形
- IEC 61000 - 4 - 4 4 级：4 kV
- IEC 61000 - 4 - 2，C = 150 pF，R = 330 Ω，超过 4 级：30 kV（空气放电）、30 kV（接触放电）
