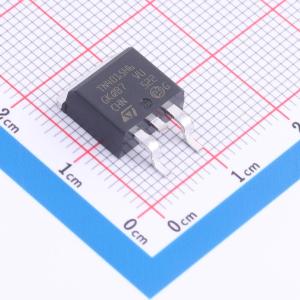

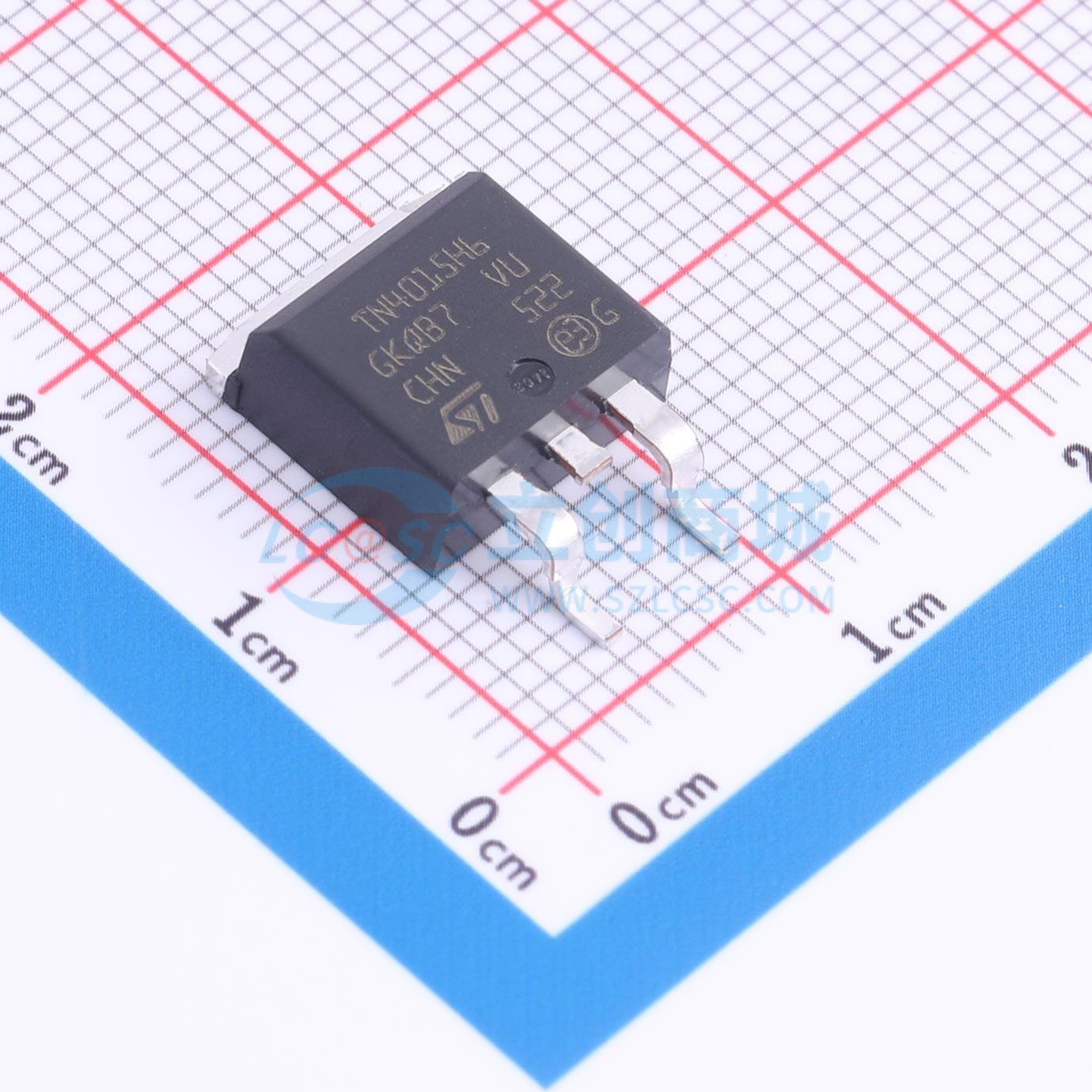

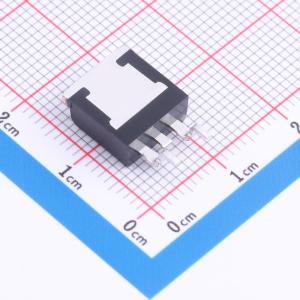

温馨提醒：图片仅供参考，商品以实物为准
TN4015H-6G-TR
TN4015H-6G-TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高温40A SCR
- 品牌名称
- ST(意法半导体)
- 商品型号
- TN4015H-6G-TR
- 商品编号
- C2971316
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.653636克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | - | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 40A | |
| 浪涌电流 | - | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 15mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 60mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
该器件结温Tj高达150℃，可提供高达40A的高热性能运行。其D²PAK封装支持现代SMD设计以及紧凑的背靠背配置。其抗噪性（dV/dt=500V/μs）、栅极触发电流（IGT=15mA）和开通电流上升率（dI/dt=100A/μs）的平衡，可用于设计摩托车和工业驱动器电压调节器、过压撬棒保护、电动工具和厨房电器电机控制电路以及浪涌电流限制电路的稳健且紧凑的控制电路。
商品特性
- 高结温：Tj=150℃
- 高抗噪性：dV/dt=500V/μs（最高至150℃）
- 栅极触发电流：IGT=15mA
- 关态电压：600V VDRM/VRRM
- 高开通电流上升率：dI/dt=100A/μs
- 符合ECOPACK®2标准
应用领域
- 摩托车电压调节器电路
- 浪涌电流限制电路
- 电机控制电路和启动器
- 固态继电器
