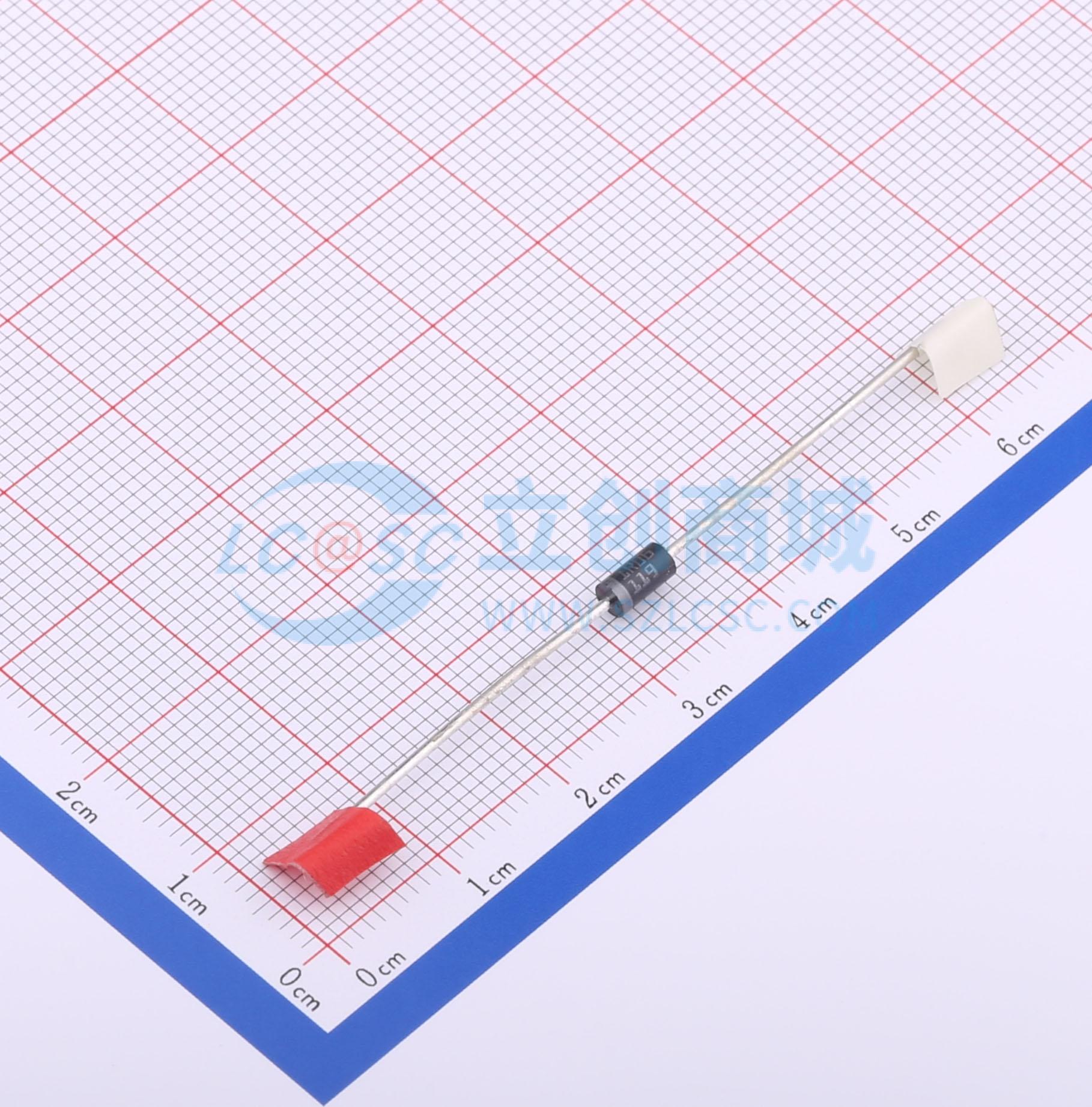

温馨提醒：图片仅供参考，商品以实物为准
STTH1R06
耐压:600V 电流:1A 反向恢复时间：45ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、1 A Turbo 2超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH1R06
- 商品编号
- C2971307
- 商品封装
- DO-41
- 包装方式
- 盒装
- 商品毛重
- 0.408克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1.7V@1A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 反向恢复时间(Trr) | 45ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 25A |
商品概述
STTH1R06采用ST Turbo 2 600V技术，特别适合作为功率因数校正电路中的升压二极管。该器件还可用作电源和其他功率开关应用中的续流二极管。评估传导损耗可使用以下公式：P = 1.03 × IF(AV) + 0.27 IF²（RMS）。
商品特性
- 超快开关
- 低反向恢复电流
- 低热阻
- 减少开关和传导损耗
- 环氧树脂符合UL94 V0标准
- 无铅封装
应用领域
- 功率因数校正电路中的升压二极管
- 电源中的续流二极管
- 其他功率开关应用中的续流二极管
