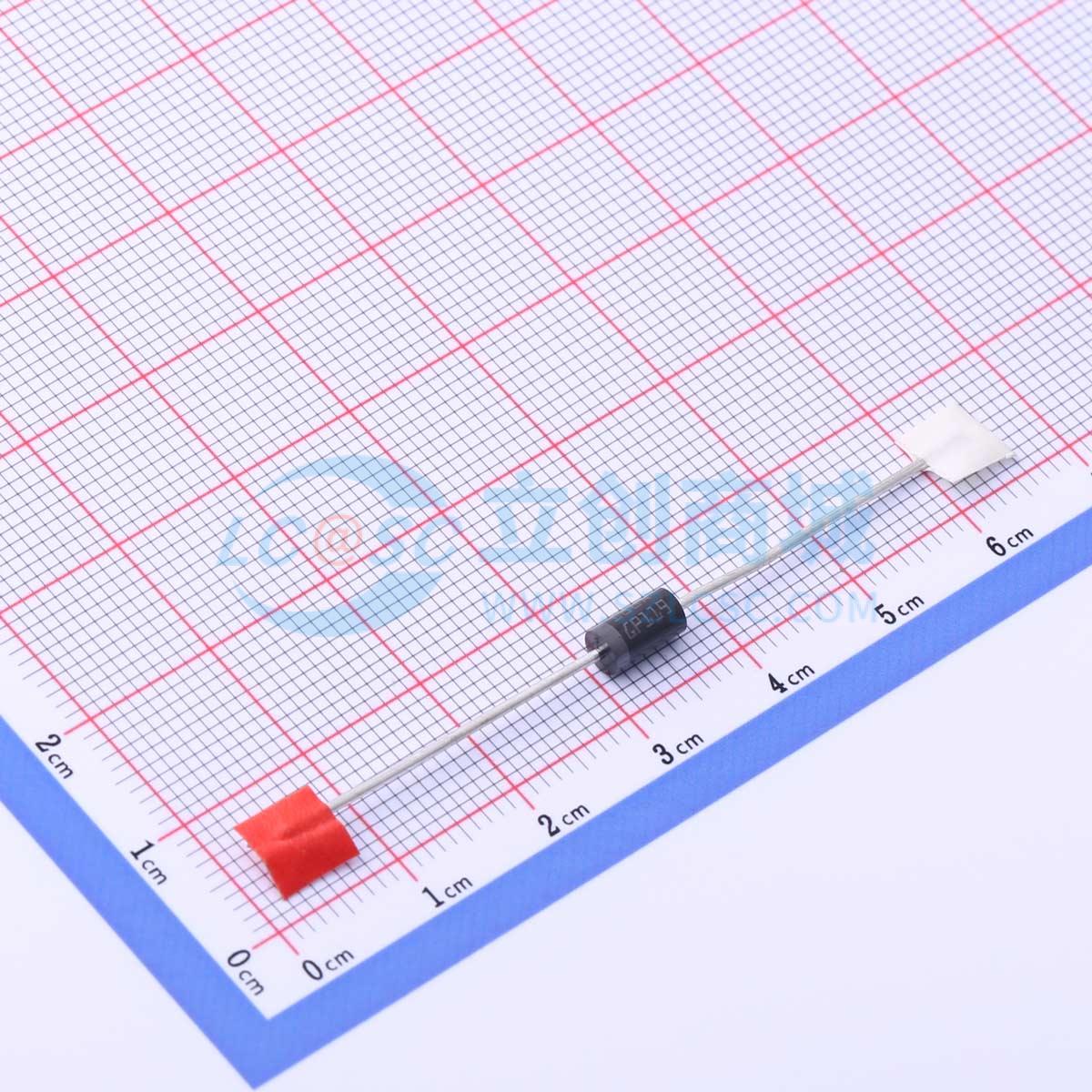

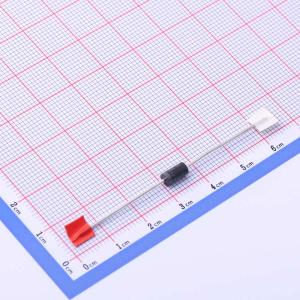

温馨提醒：图片仅供参考，商品以实物为准
P6KE180A
单向TVS 154V截止 峰值脉冲电流：12.6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Transil二极管通过钳位作用提供高过电压保护。它们对瞬态过电压的瞬时响应使其特别适合保护对电压敏感的设备，如MOS技术和低电压供电的IC。
- 品牌名称
- ST(意法半导体)
- 商品型号
- P6KE180A
- 商品编号
- C2972030
- 商品封装
- DO-15
- 包装方式
- 盒装
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 154V | |
| 钳位电压 | 317V | |
| 峰值脉冲电流(Ipp) | 12.6A@8/20us | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 171V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 360pF |
商品概述
瞬态抑制二极管（Transil diode）通过钳位作用提供高过压保护。它们对瞬态过电压的瞬时响应使其特别适合保护对电压敏感的器件，如MOS技术器件和低压供电的集成电路。
商品特性
- 峰值脉冲功率：600 W（10/1000 µs）
- 截止电压范围：6.8至440 V
- 单向和双向类型
- 低钳位系数
- 快速响应时间，获UL认证
- 符合IEC 61000 - 4 - 2 4级标准：15 kV（空气放电），8 kV（接触放电）
- 符合MIL STD 883G，方法3015 - 7 3类人体模型（HBM）
