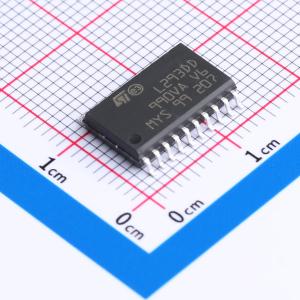

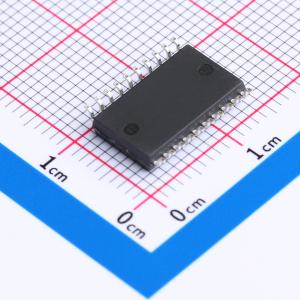

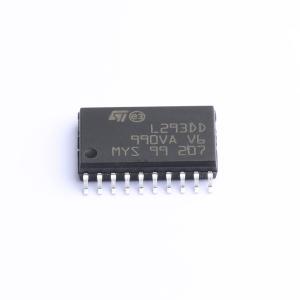

L293DD
L293DD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有二极管的推挽四通道驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L293DD
- 商品编号
- C2971293
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | 600mA | |
| 峰值电流 | 1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~36V | |
| 静态电流(Iq) | 4mA |
商品概述
该器件是一款单片集成的高压、大电流四通道驱动器，设计用于接收标准 DTL 或 TTL 逻辑电平，并驱动感性负载（如继电器、螺线管、直流和步进电机）以及开关功率晶体管。 为便于作为两个桥路使用，每对通道均配备一个使能输入。逻辑部分设有独立的电源输入，允许在较低电压下工作，并内置钳位二极管。 该器件适用于频率高达 5 kHz 的开关应用。
商品特性
- 每通道 600mA 输出电流能力
- 每通道 1.2A 峰值输出电流（非重复）
- 使能功能
- 过温保护
- 逻辑“0”输入电压高达 1.5V（高抗噪性）
- 内置钳位二极管
