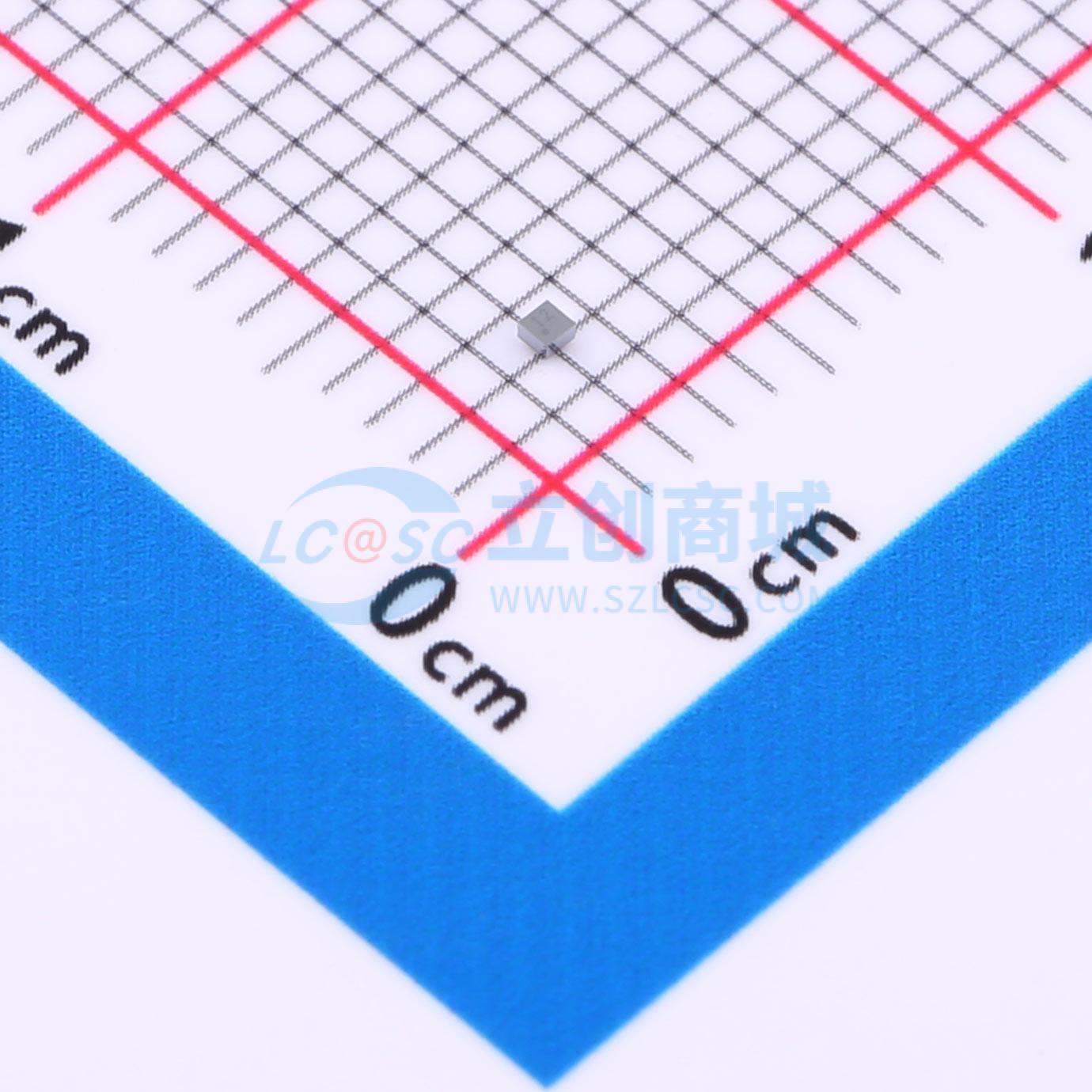

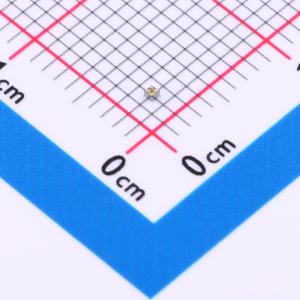

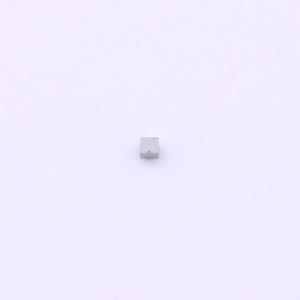

LD39130SJ12R
1.2V 300mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种高精度稳压器，可从1.4V至5.5V的输入电压提供最大300mA的电流，典型压降为300mV。有DFN6 1.2×1.3mm封装和超小型CSP 4凸块封装，可最大程度节省空间。该器件通过输出端的陶瓷电容实现稳定。超低压降、低静态电流和低噪声特性使其适用于低功耗电池供电应用。集成了内部逻辑电路，当所需输出电流非常低时，稳压器可进入超低功耗模式（绿色模式）。当负载电流增加时，恢复具有快速瞬态响应的正常工作模式。使能逻辑控制功能可将稳压器置于关断模式，使总电流消耗低于0.1μA。提供电流折返和热保护。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LD39130SJ12R
- 商品编号
- C2971298
- 商品封装
- UFBGA-4
- 包装方式
- 编带
- 商品毛重
- 0.078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.2V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 300mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 45uA | |
| 噪声 | 100uVrms | |
| 功能特性 | 短路保护；使能控制；内置软启动；过流保护；输出放电；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LD39130S是一款高精度电压稳压器，可从1.4V到5.5V的输入电压提供最大300mA的电流，典型压降为300mV。它有DFN6（1.2×1.3mm）封装和超小型CSP4凸点封装，可实现最大空间节省。该器件通过输出端的陶瓷电容稳定。超低压降、低静态电流和低噪声特性使其适用于低功耗电池供电应用。它集成了内部逻辑电路，当所需输出电流非常低时，可使稳压器进入超低功耗模式（绿色模式）；当负载电流增加时，恢复具有快速瞬态响应的正常工作模式。使能逻辑控制功能可将LD39130S置于关断模式，使总电流消耗低于0.1μA。该器件还提供电流折返和热保护功能。
商品特性
- 输入电压范围1.4V至5.5V
- 超低压降（300mA负载时典型值300mV）
- 自动绿色模式
- 静态电流极低（绿色模式1μA，正常模式45μA，关断模式典型值0.1μA）
- 输出电压公差：25℃时±1.0%
- 保证输出电流300mA
- 可提供多种输出电压：可调版本从0.8V开始，固定版本最高4.0V，以100mV为步进
- 逻辑控制电子关断
- 内部软启动
- 兼容陶瓷电容（COUT=330nF）
- 内部电流折返和热保护
- 封装形式：DFN6（1.2×1.3mm）和Flip-chip4凸点（0.69×0.69mm，0.4间距）
- 工作温度范围：-40℃至125℃
- 根据输出电压，可提供5k或10k批量
应用领域
- 手机
- 数码相机（DSC）
- 无绳电话及类似电池供电系统
- 便携式媒体播放器
