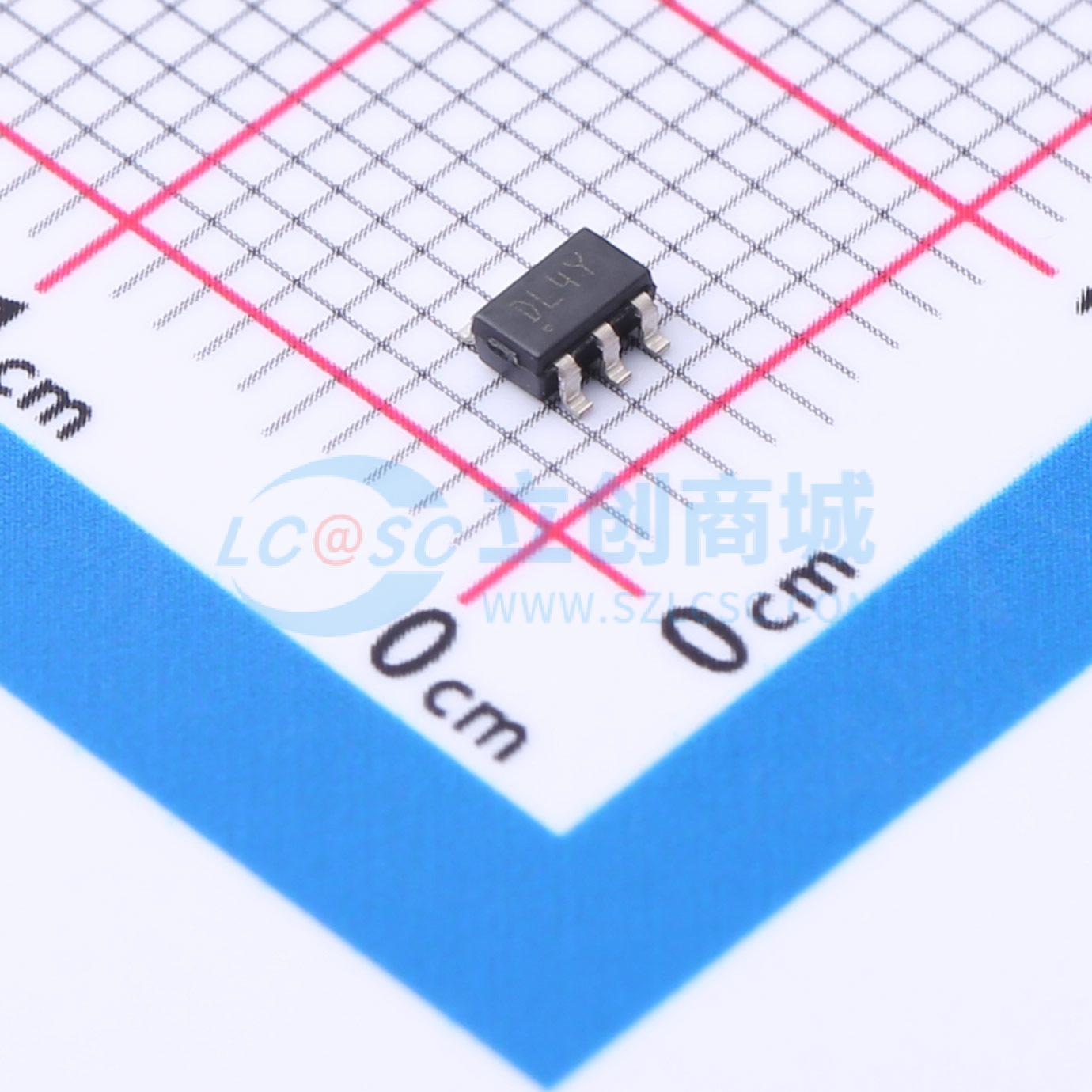

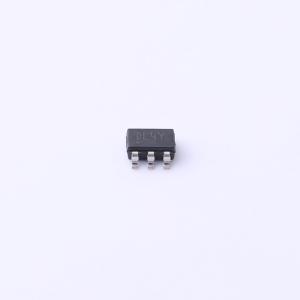

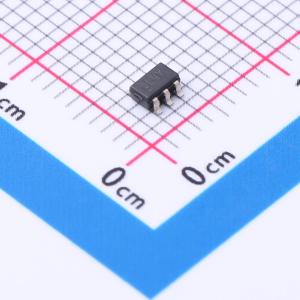

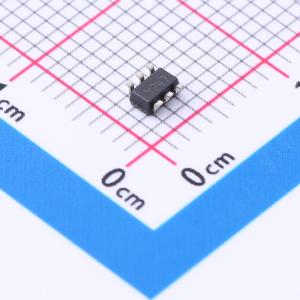

温馨提醒：图片仅供参考，商品以实物为准

HDMIULC6-4SC6Y

ESD 峰值浪涌电流：1A@8/20us 5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 汽车级超大带宽ESD保护
品牌名称: ST(意法半导体)
商品型号: HDMIULC6-4SC6Y
商品编号: C2971292
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.102克(g)

商品参数

商品概述

HDMIULC6-4SC6Y是一款单片式专用分立器件，专门用于HDMI连接的静电放电（ESD）保护。它还能为IEEE 1394a和IEEE 1394b/c、USB 2.0、以太网链路和视频线路提供同等高水平的保护。其超高截止频率（5.3 GHz）确保了高水平的信号完整性。该器件拓扑结构在为集成电路（IC）提供针对最严苛ESD冲击的全面保护的同时，保证了信号完整性。

商品特性

四线15 kV ESD保护
必要时保护V_BUS
超高带宽 — 对信号上升和下降时间无影响 — 最大化信号谐波数量
极低漏电流：最大0.5 μA
与压敏电阻相比响应时间更快
SOT23-6L封装
符合RoHS标准

应用领域

速率为1.65 Gb/s至3.2 Gb/s的HDMI端口
速率高达3.2 Gb/s的IEEE 1394a、b或c接口
速率高达480 Mb/s（高速）的USB 2.0端口
10/100/1000 Mb/s以太网端口
视频线路保护
通过AEC-Q101认证

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	钳位电压	17V
	峰值脉冲电流(Ipp)	1A@8/20us；5A@8/20us
	击穿电压	6V
	反向电流(Ir)	500nA

	属性	参数值
	通道数	四路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	1pF
