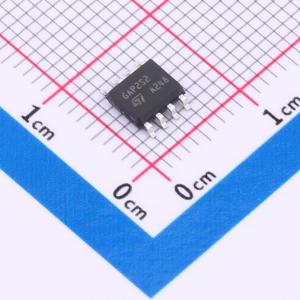

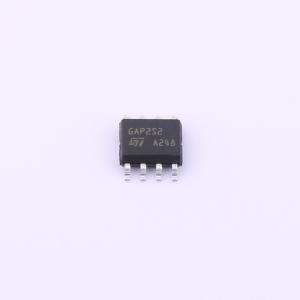

STGAP2SM

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电流隔离4 A单重栅极驱动器
品牌名称: ST(意法半导体)
商品型号: STGAP2SM
商品编号: C2971268
商品封装: SO-8
包装方式: 管装
商品毛重: 0.1475克(g)

商品参数

商品概述

STGAP2S是一款单通道栅极驱动器，可在栅极驱动通道与低压控制和接口电路之间提供电气隔离。该栅极驱动器具备4 A驱动能力和轨到轨输出特性，适用于工业应用中的功率转换和电机驱动逆变器等中高功率应用。该器件有两种不同配置可供选择。采用独立输出引脚的配置可通过使用专用栅极电阻独立优化导通和关断过程。具备单输出引脚和米勒钳位功能的配置可防止半桥拓扑在快速换流期间出现栅极尖峰。两种配置都为外部组件提供了高度的灵活性，并减少了物料清单。该器件集成了欠压锁定（UVLO）和热关断保护功能，便于设计高可靠性系统。双输入引脚可选择信号极性控制，并实现硬件互锁保护，以避免在控制器故障时发生直通现象。输入到输出的传播延迟小于75 ns，可实现高精度的PWM控制。此外，该器件还具备待机模式，可降低空闲功耗。

商品特性

最高1700 V高压轨
驱动电流能力：25℃时灌/拉电流为4 A
全温度范围内dV/dt瞬态抗扰度为±100 V/ns
总输入 - 输出传播延迟：75 ns
独立灌电流和拉电流选项，便于进行栅极驱动配置
具备4 A米勒钳位专用引脚选项
欠压锁定（UVLO）功能
最高26 V栅极驱动电压
带滞回的3.3 V、5 V TTL/CMOS输入
温度关断保护
待机功能
窄体SO8封装
通过UL 1577认证

应用领域

家用电器、工厂自动化、工业驱动器和风扇的电机驱动器，600/1200 V逆变器
电池充电器
感应加热
焊接
不间断电源（UPS）
电源装置
DC - DC转换器
功率因数校正

数据手册PDF

放大查看下载PDF

优惠活动

6.6折起

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	2828
	通道数	1
	输入侧工作电压	3.1V~5.5V
	拉电流(IOH)	5A
	灌电流(IOL)	5A
	工作温度	-40℃~+125℃@(Tj)

	属性	参数值
	上升时间(tr)	30ns
	下降时间(tf)	30ns
	传播延迟 tpLH	90ns
	传播延迟 tpHL	90ns
	静态电流(Iq)	1.3mA
	CMTI(kV/us)	100kV/us
	驱动侧工作电压	9.6V~26V
