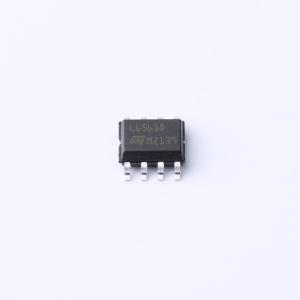

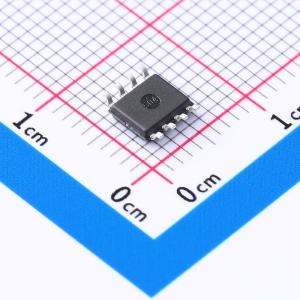

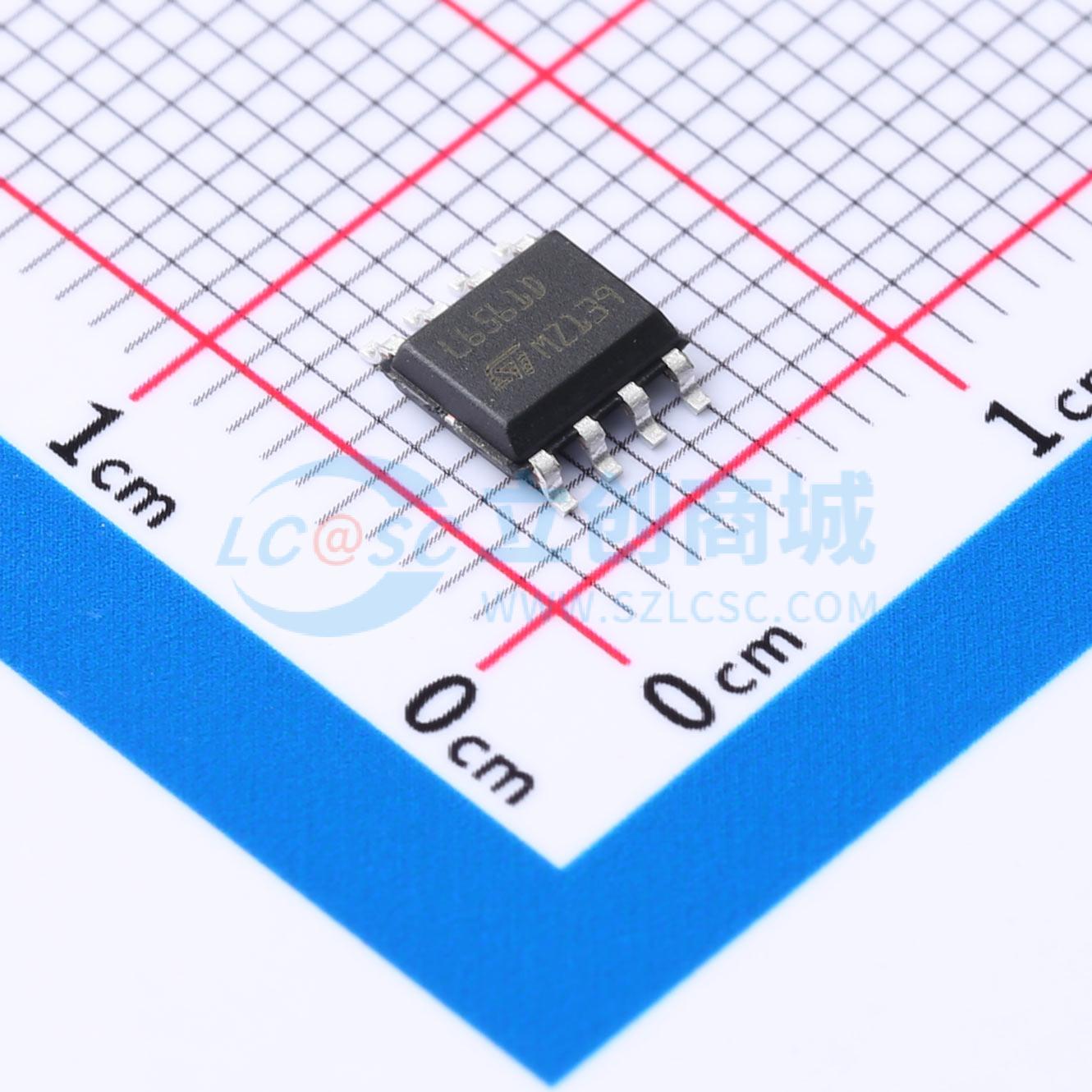

L6561D

功率因数校正器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 过渡模式功率因数校正器
品牌名称: ST(意法半导体)
商品型号: L6561D
商品编号: C2971283
商品封装: SO-8
包装方式: 管装
商品毛重: 0.18克(g)

商品参数

商品概述

L6561是L6560标准功率因数校正器的改进版本。它与标准版本完全兼容，拥有性能更优的乘法器，使该器件能够在宽输入电压范围（85V至265V）的应用中工作，并具有出色的总谐波失真（THD）。此外，启动电流已降至几十毫安，并且在ZCD引脚上实现了禁用功能，确保待机模式下的电流消耗更低。该芯片采用混合BCD技术制造，具有以下优点：

微功耗启动电流
1%精度的内部参考电压（Tj = 25℃）
软输出过压保护
电流检测无需外部低通滤波器
极低的工作静态电流，可将功耗降至最低图腾柱输出级能够驱动功率MOS或IGBT，源电流和灌电流均为±400mA。该器件工作在过渡模式，针对电子灯镇流器应用、AC-DC适配器和开关电源（SMPS）进行了优化。

商品特性

非常精确的可调输出过压保护
微功耗启动电流（典型值50μA），极低的工作电源电流（典型值4mA）
内部启动定时器
片上电流检测滤波器
禁用功能，1%精度（Tj = 25℃）的内部参考电压
过渡模式工作
图腾柱输出电流：±400mA
DIP-8/SO-8封装

应用领域

电子灯镇流器
AC-DC适配器
开关电源

数据手册PDF

放大查看下载PDF

优惠活动

4.5折

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器
	工作模式	CRM
	工作电压	11V~18V
	拉电流(IOH)	400mA

	属性	参数值
	灌电流(IOL)	400mA
	工作电流	4mA
	静态电流(Iq)	2.6mA
	工作温度	-40℃~+150℃
