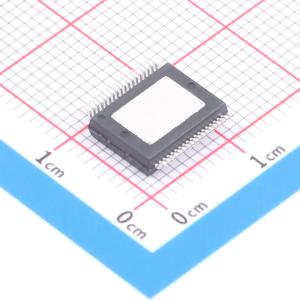

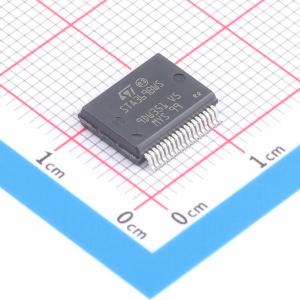

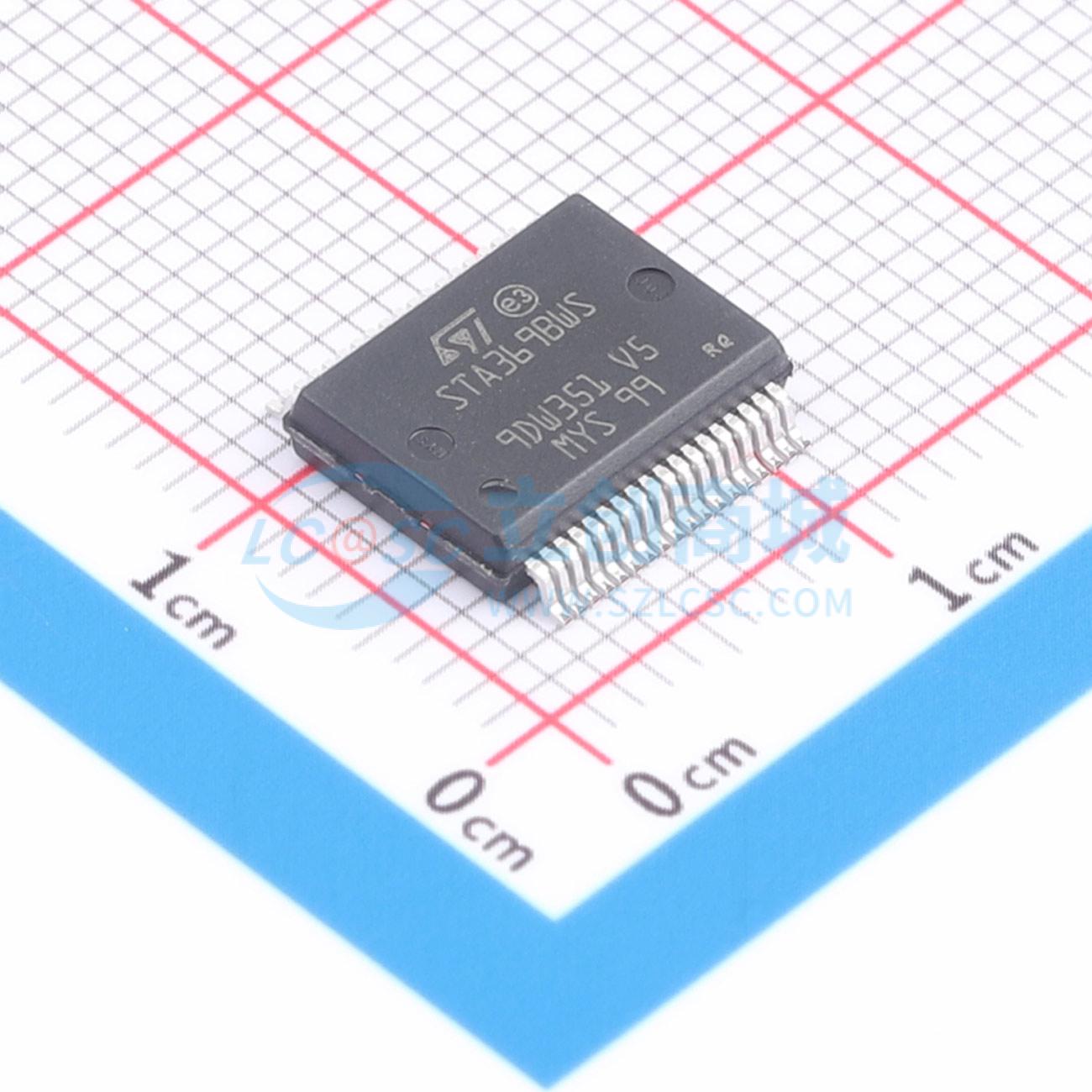

温馨提醒：图片仅供参考，商品以实物为准
STA369BWSTR
STA369BWSTR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.1通道40 W高效数字音频系统声音终端
- 品牌名称
- ST(意法半导体)
- 商品型号
- STA369BWSTR
- 商品编号
- C2971242
- 商品封装
- PowerSSO-36
- 包装方式
- 编带
- 商品毛重
- 1.946667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 双声道；单声道 | |
| 输出功率 | 20Wx2@8Ω；20Wx2@8Ω；20Wx1@8Ω；9Wx2@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.2% | |
| 静态电流(Iq) | - | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | - | |
| 效率 | 87%；90% | |
| 输入通道数 | - | |
| 功能特性 | 数字编程增益；使能/关断功能；自动静音/免噪音开关；集成PLL；内置音频处理 | |
| 工作电压 | 4.5V~21.5V | |
| 工作温度 | -20℃~+70℃ |
商品特性
- 宽范围电源电压，4.5 V至21.5 V
- 三种功率输出配置：
- 两路三元PWM，18 V时2x20 W驱动8 Ω负载 + PWM输出
- 两路三元PWM，18 V时2x20 W驱动8 Ω负载 + 三元立体声线路输出
- 2.1路二元PWM（左、右、低频效果声道）（18 V时2x9 W驱动4 Ω负载 + 1x20 W驱动8 Ω负载）
- 具备100 dB信噪比和动态范围的FFX
- 可扩展的FFX调制指数（高达100%）
- 可选的32至192 kHz输入采样率
- 具备可选设备地址的I²C控制
- 数字增益/衰减范围为+48 dB至 -80 dB，分辨率为0.125 dB/步
- 可编程比率的软音量更新
- 独立声道和主增益/衰减控制
- 两个独立的动态范围控制器（DRC），可配置为双频段抗削波器（B²DRC）或具备可选全局DRC功能的独立限幅器/压缩器
- 基于滤波信号的EQ - DRC
- 用于低音增强的专用低频效果声道（LFE）处理，分辨率为0.125 dB/步
- 15种预设分频滤波器
- 5种预设抗削波模式
- 预设夜间聆听模式
- 独立声道软/硬静音
- 独立声道音量和DSP旁路
- I²S输入数据接口
- 输入和输出声道映射
- 自动无效输入检测静音
- 每个声道最多8个用户可编程双二阶滤波器
- 三个系数库，用于存储EQ预设，并可通过I²C接口快速调用
- 扩展滤波器动态范围+4/-4，以实现更好的声音塑形和更轻松的滤波器实现
- 低音/高音音调及去加重控制
- 可选的用于直流阻隔的高通滤波器
- 先进的调幅（AM）干扰频率切换和噪声抑制模式
- F3X™先进PWM调制方案，用于载波抑制（耳机或线路输出）
- 可选的高或低带宽噪声整形拓扑
- 可选的时钟输入比率
- 96 kHz内部处理采样率，具备量化误差噪声整形，适用于极低截止频率滤波器
- 内置热过载和短路保护
- 支持视频应用：576 x fS输入模式
