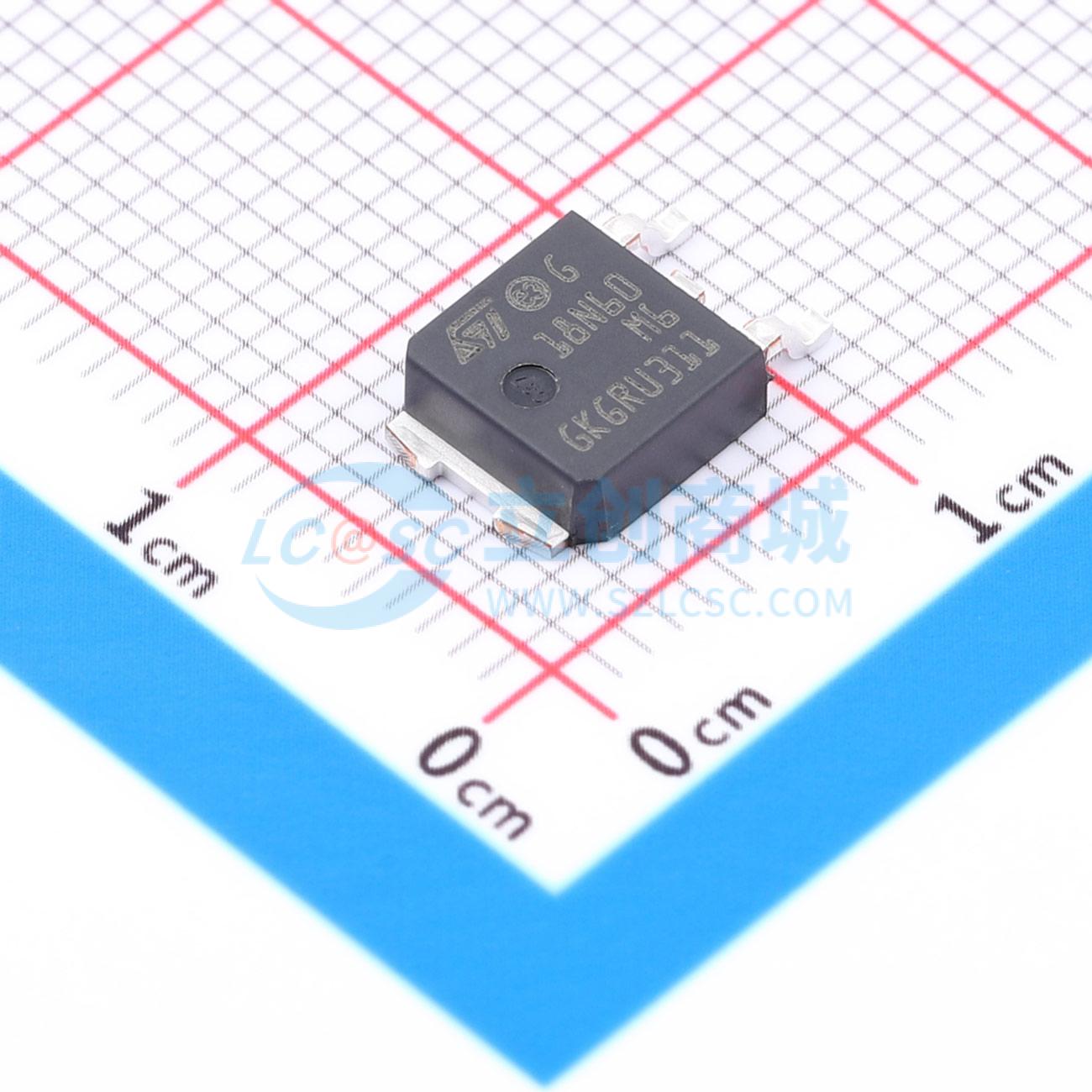

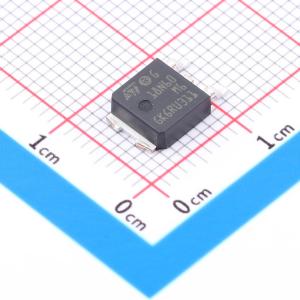

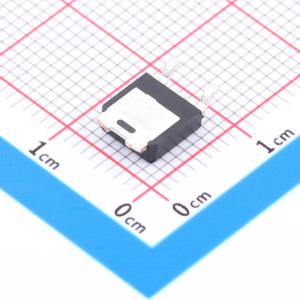

温馨提醒：图片仅供参考，商品以实物为准
STD18N60M6
N沟道,电流:13A,耐压:600V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道600 V、230 mOhm典型值、13 A MDmesh M6功率MOSFET，DPAK封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STD18N60M6
- 商品编号
- C2971243
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.476克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 280mΩ@10V | |
| 耗散功率(Pd) | 110W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 16.8nC@10V | |
| 输入电容(Ciss) | 650pF | |
| 反向传输电容(Crss) | 2pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 45pF |
商品概述
全新的MDmesh M6技术融合了最新的技术进步,应用于广为人知且成熟的SJ MOSFET MDmesh系列产品。该技术基于上一代MDmesh器件,通过全新的M6技术,将出色的单位面积导通电阻(RDS(on))改善与高效的开关性能相结合,为终端应用提供最高的效率和便捷的使用体验。
商品特性
- 降低开关损耗
- 与上一代产品相比,单位面积导通电阻(RDS(on))更低
- 栅极输入电阻低
- 100%雪崩测试
- 齐纳二极管保护
应用领域
- 开关应用
- LLC转换器
- 升压PFC转换器
