- 引脚图
温馨提醒：图片仅供参考，商品以实物为准

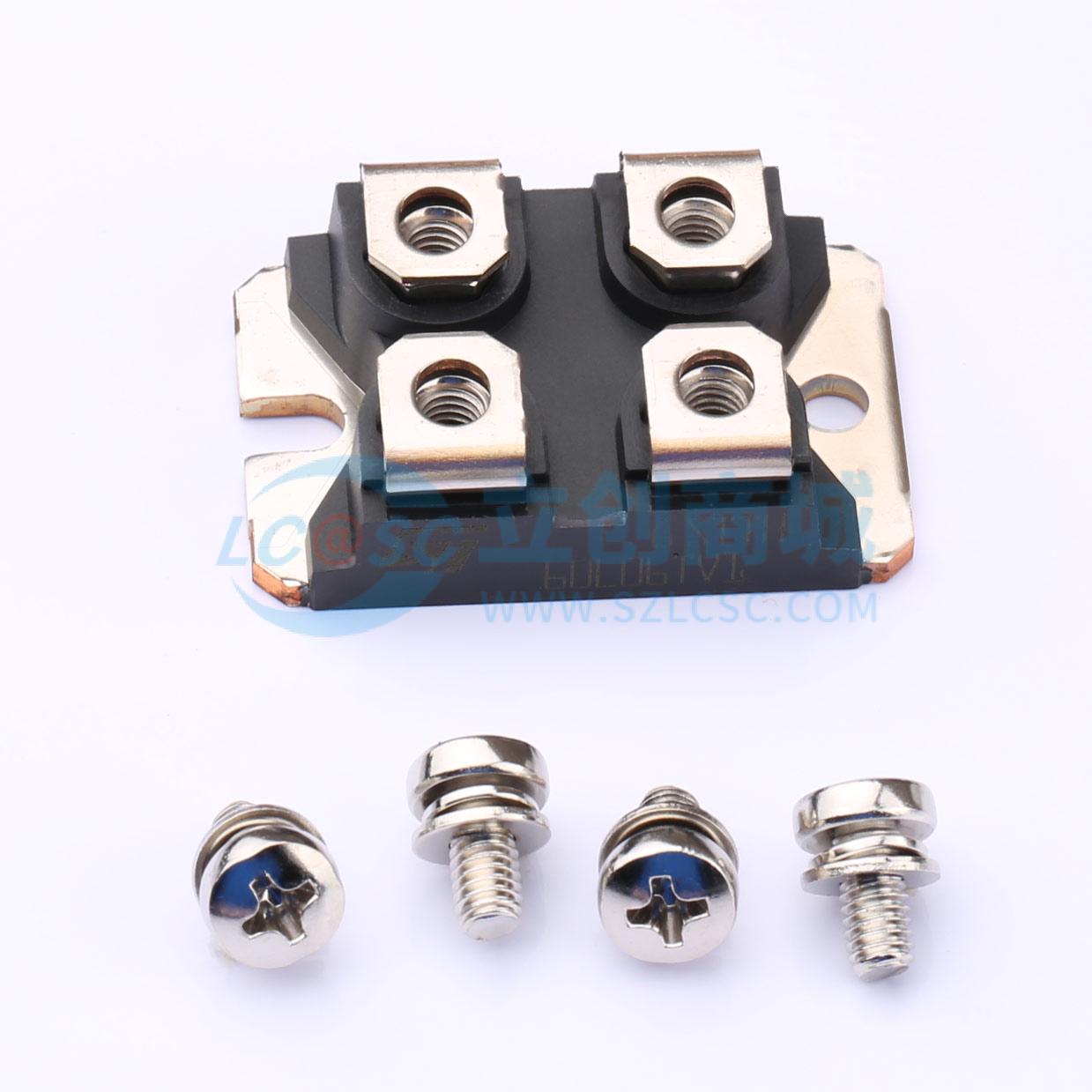

STTH60L06TV1
5件套 耐压:600V 电流:40A 反向恢复时间：90ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、60 A双路ISOTOP低压降超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH60L06TV1
- 商品编号
- C2971227
- 商品封装
- ISOTOP
- 包装方式
- 管装
- 商品毛重
- 46.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 2个独立式 | |
| 正向压降(Vf) | 1.55V@60A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 40A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 25uA | |
| 反向恢复时间(Trr) | 90ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 210A |
商品概述
STTH60L06TV采用ST Turbo 2 600V技术，是一款整流二极管。其变体包括STTH60L06TV1和STTH60L06TV2，采用ISOTOP封装。封装环氧树脂符合UL94 V0标准，冷却方式为传导（C）。当二极管同时使用时，ΔTj(diode1)=P(diode1)×Rth(j-c)（每个二极管）+P(diode2)×Rth(c)。可通过公式P=0.95×IF(AV)+0.010IF²(RMS)评估传导损耗。
商品特性
- 超快开关速度
- 低反向电流
- 低热阻
- 降低开关和传导损耗
- 绝缘封装：电气绝缘为2500 VRMS，电容为45 pF
应用领域
- 开关电源
- 工业应用（如焊接）
