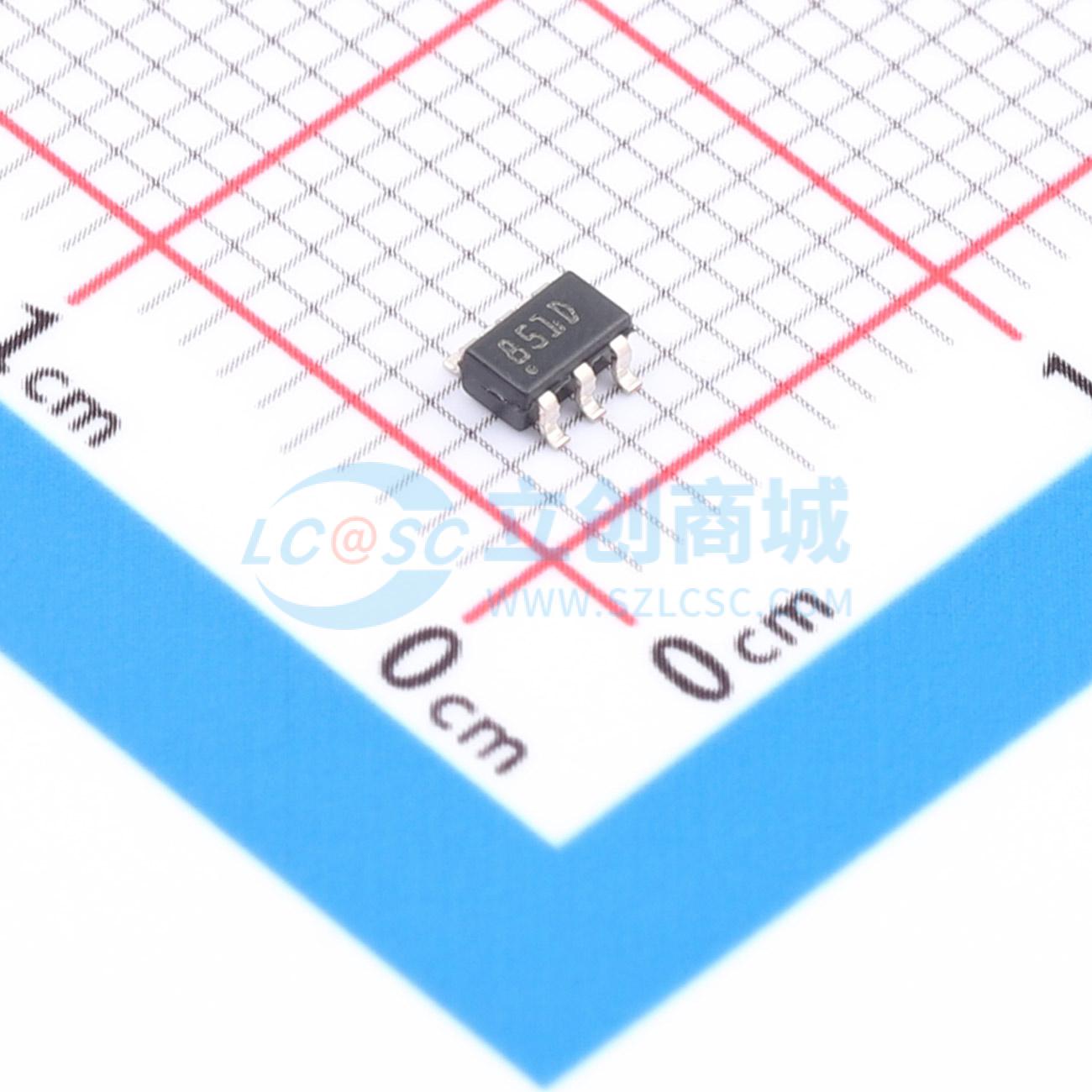

温馨提醒：图片仅供参考，商品以实物为准

PM8851D

具有可配置非对称灌电流/拉电流的低端栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1A低侧栅极驱动器，具有可配置非对称漏/源
品牌名称: ST(意法半导体)
商品型号: PM8851D
商品编号: C2971234
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

PM8851器件是一款高频单通道低端MOSFET驱动器，专门设计用于与数字电源转换微控制器配合使用，例如意法半导体（STMicroelectronics）的STLUX系列产品。 PM8851具有互补输出引脚，可区分灌电流和拉电流驱动，电流能力分别为1 A和0.8 A。驱动器的输入电平由IN_TH引脚（2 V至5.5 V之间）的电压决定。该引脚通常连接到与微控制器电源电压相同的电压。 PM8851包含输入和输出下拉电阻。输入和输出级设有欠压锁定（UVLO）电路，可防止IC在不安全的条件下驱动外部MOSFET。

商品特性

低端MOSFET驱动器，灌电流能力1 A，拉电流能力0.8 A
用于拉电流和灌电流驱动的互补输出
输入阈值的外部参考
宽电源电压范围（10 - 18 V）
输入和输出下拉电阻
短传播延迟
输入和输出欠压锁定（UVLO）
宽工作温度范围：-40 ℃至125 ℃
SOT23-6L封装

应用领域

开关电源（SMPS）
数字照明
无线电池充电器
数字控制MOSFET

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	1A

	属性	参数值
	拉电流(IOH)	800mA
	工作电压	10V~18V
	上升时间(tr)	20ns
	下降时间(tf)	20ns
	工作温度	-40℃~+125℃
