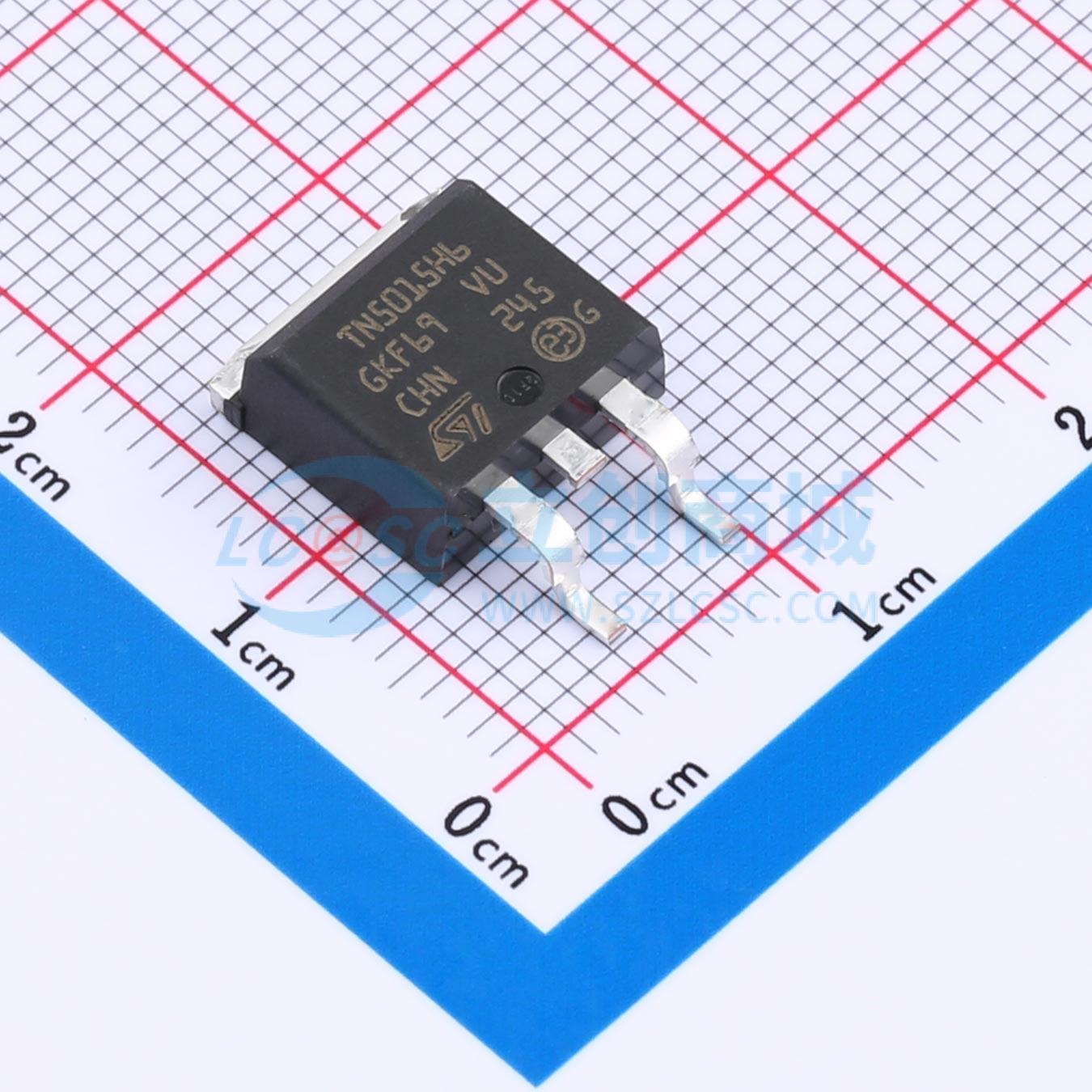

温馨提醒：图片仅供参考，商品以实物为准
TN5015H-6G-TR
600V 60mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高温50A SCR
- 品牌名称
- ST(意法半导体)
- 商品型号
- TN5015H-6G-TR
- 商品编号
- C2971185
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 50A | |
| 浪涌电流 | 493A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.65V | |
| 门极触发电流(Igt) | 15mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 60mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
该器件结温Tj高达150℃，可提供高达50A的高热性能运行。其采用D²PAK封装，支持现代SMD设计以及紧凑的背靠背配置。其噪声抗扰度（dV/dt=500V/μs）与栅极触发电流（IGT=15mA）和导通电流上升率（di/dt=100A/μs）的平衡，可用于设计稳健且紧凑的控制电路，适用于摩托车和工业驱动器中的电压调节器、过压撬棍保护、电动工具和厨房电器中的电机控制电路、浪涌电流限制电路。
商品特性
- 高结温：Tj=150℃
- 高噪声抗扰度：dV/dt=500V/μs（最高150℃）
- 栅极触发电流：IGT=15mA
- 断态峰值电压：VDRM/VRRM=600V
- 高导通电流上升率：di/dt=100A/μs
- 符合ECOPACK®2标准
应用领域
- 摩托车电压调节器电路
- 浪涌电流限制电路
- 电机控制电路和启动器
- 固态继电器
