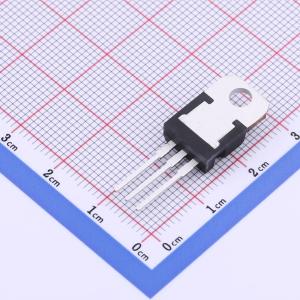

温馨提醒：图片仅供参考，商品以实物为准
STTH16L06CTY
耐压:600V 电流:8A 反向恢复时间：35ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级600 V、16 A双路低压降超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH16L06CTY
- 商品编号
- C2971122
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.8V@8A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 8uA | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 120A |
商品概述
STTH16L06C-Y特别适用于汽车应用中的开关电源，作为整流器和断续模式PFC升压二极管。当同时使用二极管1和2时，结温变化ΔTj(diode1)=P(diode1)×Rth(j-c)(每二极管)+P(diode2)×Rth(c)。评估传导损耗可使用公式P=1.06×IF(AV)+0.036×IF²(RMS)。
商品特性
- AEC-Q101合格
- 反向恢复电流低
- 降低开关和传导损耗
- 热阻低
- 超快开关
- 支持PPAP
- 符合ECOPACK®2标准的组件
应用领域
- 汽车应用中的开关电源整流器
- 汽车应用中的断续模式PFC升压二极管
