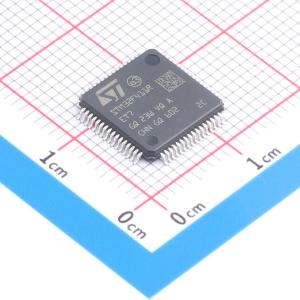

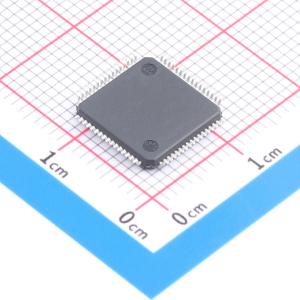

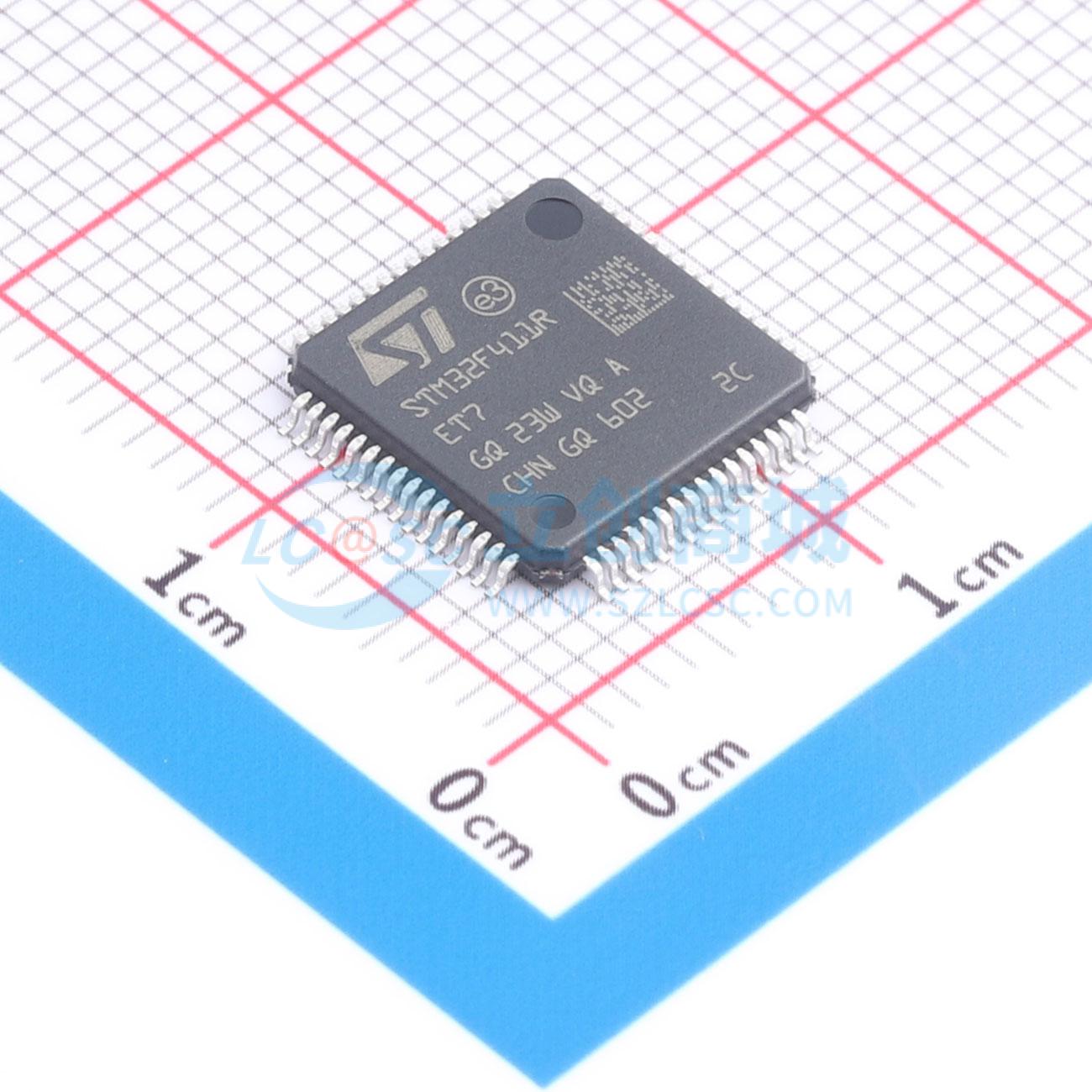

STM32F411RET7

带DSP和FPU的高性能基本型系列ARM Cortex-M4 MCU，具有512 KB Flash、100 MHz CPU和ART加速器

描述
带DSP和FPU的高性能基本型系列ARM Cortex-M4 MCU，具有512 KB Flash、100 MHz CPU和ART加速器
品牌名称ST(意法半导体)
商品型号
STM32F411RET7
商品编号
C2971055
商品封装
LQFP-64(10x10)
包装方式
托盘
商品毛重
1.094克(g)

商品参数

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM-M4
	程序存储容量	512KB
	GPIO端口数量	50
	工作电压范围	1.7V~3.6V
	CPU最大主频	100MHz
	ADC(位数)	12bit
	USB通用接口	有

	属性	参数值
	看门狗	有
	IrDA红外接口	有
	低电压检测	有
	SDIO	有
	DMA(直接存储器存取)	有
	内部振荡器	有
	应用领域	-

详细信息
文档
软件开发

详细信息

系列说明
特性

STM32F411xC/xE器件基于高性能Arm Cortex-M4 32位RISC内核，工作频率高达100 MHz。Cortex-M4内核具有单精度浮点运算单元 (FPU)，支持所有 Arm 单精度数据处理指令和数据类型。它还具备一组完整的DSP指令和用于增强应用安全性的存储器保护单元 (MPU)。

STM32F411xC/xE属于STM32动态效率产品线（其产品集能效、性能和集成于一体），同时增加了一项称为批处理采集模式（BAM）的新创新功能，可在数据批处理过程中节省更多功耗。

STM32F411xC/xE集成了高速嵌入式存储器（高达512 KB的闪存，128 KB的SRAM），以及连接到两条APB总线、两条AHB总线和一个32位多AHB总线矩阵的各种增强型I/O和外设。

所有器件均提供 1 个 12 位 ADC、1 个低功耗 RTC、6 个通用 16 位定时器（包括 1 个用于电机控制的 PWM 定时器）、2 个通用 32 位定时器。此外，它们还具有标准和高级通信接口。

型号规格表示方法

STM32F411xC/xE系列特性：

包括意法半导体最先进的专利技术
带 BAM 的动态效率线（批量采集模式）

- 供电电压为1.7 V 至 3.6 V

- 工作温度范围为-40℃ 至 85/105/125 ℃

内核：Arm 32位Cortex-M4 CPU+FPU，自适应实时加速器（ART加速器）可实现从Flash存储器执行时零等待，频率高达100 MHz，内存保护单元，125 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1)，支持DSP指令
存储器

- 高达512 KB Flash

- 128 KB SRAM

时钟、复位和电源管理

- 1.7 V至3.6 V的应用电源和I/O接口

- POR、PDR、PVD和BOR

- 4 MHz至26 MHz晶振

- 内置经工厂调校的16 MHz RC振荡器

带校准功能的32 kHz RTC振荡器

- 内置带校准功能的32 kHz RC振荡器

低功耗

- 运行:100 uA/MHz(外设关闭)

- 停止(停止模式下闪烁，快速唤醒时间):42 uA（在25 ℃下典型值）;25 ℃时，最大电流为65 uA

- 停止(在深度掉电模式下闪烁，缓慢唤醒时间):在25 ℃下降至9 uA;在25 ℃时，最大电流为28 uA

- 待机：25 ℃ 时为 1.8 uA/1.7 V（无 RTC）;11 uA （85 ℃）（1.7 V）

- RTC的VBAT电源:1 uA, 25 ℃

1×12位、2.4 MSPS 模数转换器：多达16个通道

通用DMA：具有FIFO和脉冲支持的16路DMA控制器
多达11个定时器：多达6个16位定时器和2个高达100MHz的32位定时器，每个定时器具有多达4个用于IC/OC/PWM或脉冲计数的通道和正交增量编码器输入，2 个看门狗定时器（独立和窗口）和一个 SysTick 定时器
调试模式

- SWD和JTAG接口

-Cortex-M4 Trace Macrocell™（跟踪宏单元）

具有中断功能的I/O端口多达81个

- 高速I/O端口多达78个，频率高达100 MHz

- 多达77个耐受5 V电压的I/O

多达13个通信接口

- 多达3个I2C接口 (SMBus/PMBus)

- 多达 3 个 USART（2 x 12.5 Mbit/s、1 x 6.25 Mbit/s）、ISO 7816 接口、LIN、IrDA、调制解调器控制）

-多达 5 个 SPI/I2S（高达 50 Mbit/s、SPI 或 I2S 音频协议）、SPI2 和 SPI3，带多路复用全双工 I2S，可通过内部音频 PLL 或外部时钟实现音频类精度

- SDIO 接口 (SD/MMC/eMMC)

- 高级连接：具有片上PHY的USB 2.0 全速设备/主机/OTG 控制器

CRC计算单元

96位唯一ID

RTC：亚秒级精度、硬件日历

所有封装符合ECOPACK2标准
