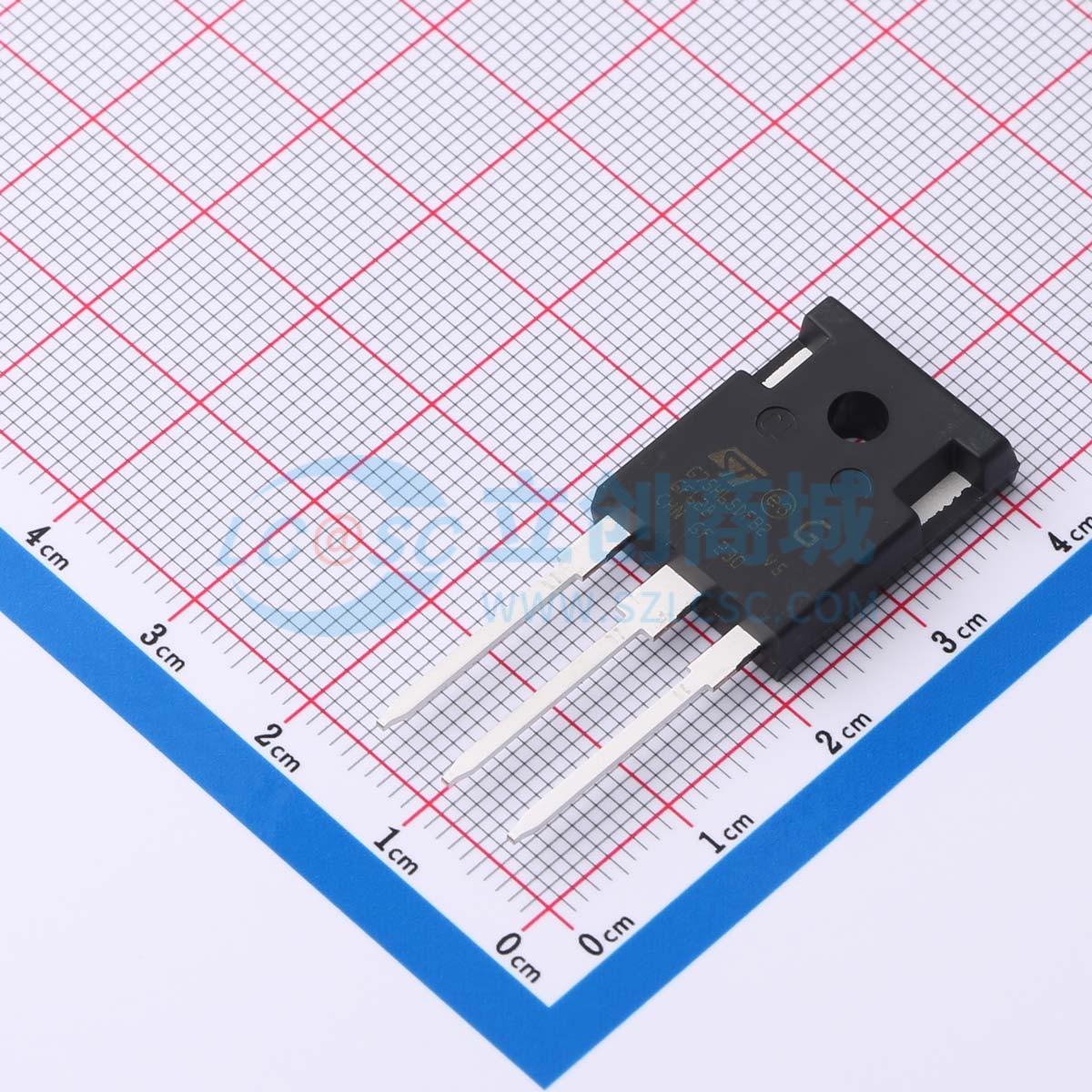

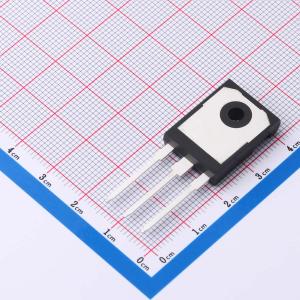

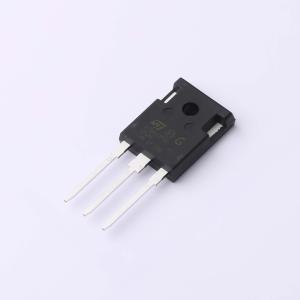

温馨提醒：图片仅供参考，商品以实物为准
STGWA75H65DFB2
650V 115A
- 描述
- 采用 TO-247 长引线封装的沟槽栅极场截止、650 V、75 A 高速 HB2 系列 IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGWA75H65DFB2
- 商品编号
- C2971080
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 357W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 115A | |
| 集电极脉冲电流(Icm) | 225A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA | |
| 栅极电荷量(Qg) | 207nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.357nF | |
| 输出电容(Coes) | 264pF | |
| 反向传输电容(Cres) | 117pF | |
| 开启延迟时间(Td(on)) | 28ns | |
| 关断延迟时间(Td(off)) | 100ns | |
| 导通损耗(Eon) | 1.428mJ | |
| 关断损耗(Eoff) | 1.05mJ | |
| 反向恢复时间(Trr) | 88ns | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品概述
最新的650V HB2系列IGBT是先进专有沟槽栅场截止结构的演进版本。HB2系列的性能在导通方面进行了优化，这得益于低电流值下更好的V_CE(sat)表现，以及更低的开关能量。一个非常快速的软恢复二极管与IGBT反向并联共封装。其结果是一款专为在广泛的快速应用中最大化效率而设计的产品。
商品特性
- 最高结温：T_J=175℃
- 低V_CE(sat)=1.55V（典型值）@I_C=75A
- 极快且软恢复的共封装二极管
- 最小化的尾电流
- 紧密的参数分布
- 低热阻
- 正的V_CE(sat)温度系数
应用领域
- 焊接
- 功率因数校正
- UPS
- 太阳能逆变器
- 充电器
