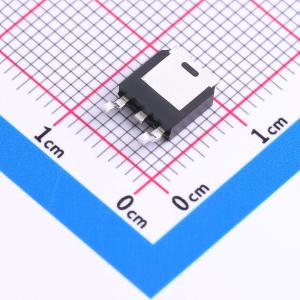

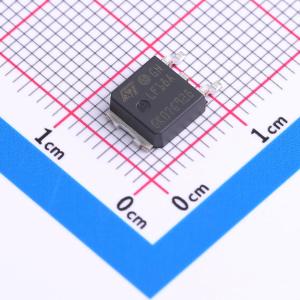

温馨提醒：图片仅供参考，商品以实物为准

LF18ABDT-TR

带抑制功能的极低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LFXX是一款极低压差稳压器，提供TO - 220、TO - 220FP、DPAK和PPAK封装，输出电压范围广泛。其低压差（0.45 V）和低静态电流特性使其特别适用于低噪声、低功耗应用，尤其适用于电池供电系统。
品牌名称: ST(意法半导体)
商品型号: LF18ABDT-TR
商品编号: C2971106
商品封装: DPAK
包装方式: 编带
商品毛重: 0.49克(g)

商品参数

商品概述

LFXX是一款极低压差稳压器，提供TO - 220、TO - 220FP、DPAK和PPAK封装，输出电压范围广泛。其低压差（0.45 V）和低静态电流使其特别适用于低噪声、低功耗应用，尤其适用于电池供电系统。在5引脚配置（PPAK）中，具备关断逻辑控制功能（引脚2，与TTL兼容）。这意味着当该器件用作局部稳压器时，电路板的一部分可以进入待机状态，从而降低总功耗。在三端配置中，器件具有相同的电气性能，但处于固定开启状态。它仅需一个2.2 μF的电容即可保持稳定，节省了电路板空间和成本。LFXX有DPAK和PPAK封装的汽车级产品，输出电压选项的商用部件编号在订单代码中显示。这些器件符合汽车市场规范AEC - Q100，工作温度范围为 - 40 °C至125 °C，并进行了统计测试PAT、SYL、SBL。

商品特性

极低的压差（0.45 V）
极低的静态电流（关断模式下典型值为50 μA，开启模式下典型值为500 μA）
输出电流高达500 mA
逻辑控制电子关断
输出电压为1.5、1.8、2.5、3.3、4.7、5、6、8、8.5、9、12 V
汽车级产品：DPAK和PPAK封装下输出电压为1.8 V、2.5 V、3.3 V、5.0 V、8.0 V、8.5 V
内部电流和热限制
仅需2.2 μF电容即可保持稳定
在25 °C时可选±1%（AB）、±1.5%（AC）或±2%（C）
电源电压抑制比：典型值80 dB
温度范围： - 40至125 °C

数据手册PDF

放大查看下载PDF

优惠活动

4.8折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	1.8V
	输出电流	500mA
	电源纹波抑制比(PSRR)	82dB@(120Hz)
	压差	700mV@(200mA)

	属性	参数值
	静态电流(Iq)	500uA
	噪声	50uV
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
