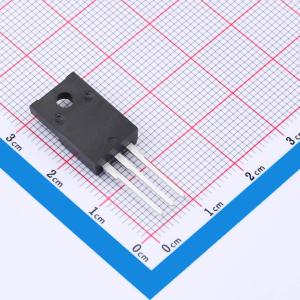

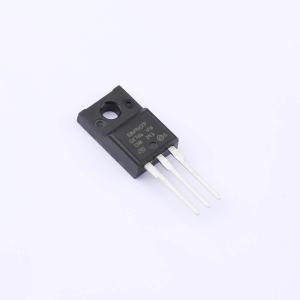

温馨提醒：图片仅供参考，商品以实物为准
BDW94CFP
互补硅功率达林顿晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是采用单片达林顿结构的硅外延基NPN晶体管，安装在TO-220FP全模塑绝缘封装中。适用于功率线性和开关应用。互补PNP类型为BDW94CFP。
- 品牌名称
- ST(意法半导体)
- 商品型号
- BDW94CFP
- 商品编号
- C2971096
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | PNP | |
| 集射极击穿电压(Vceo) | 100V | |
| 直流电流增益(hFE) | 750 | |
| 耗散功率(Pd) | 33W |
| 属性 | 参数值 | |
|---|---|---|
| 集电极电流(Ic) | 12A | |
| 集电极截止电流(Icbo) | 100uA | |
| 集射极饱和电压(VCE(sat)) | 3V | |
| 基极-发射极饱和电压(VBE(sat)) | 4V |
商品概述
BDW93CFP是一款采用单片达林顿结构的硅外延基极NPN晶体管，采用TO - 220FP全模塑绝缘封装。它适用于功率线性和开关应用。互补的PNP型晶体管是BDW94CFP。
商品特性
- 单片达林顿结构
- 互补PNP - NPN器件
- 集成反并联集电极 - 发射极二极管
- 全模塑绝缘封装
- 2000 V直流绝缘（符合UL标准）
应用领域
- 线性和开关工业设备
