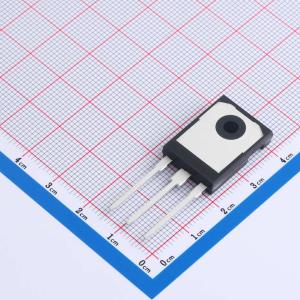

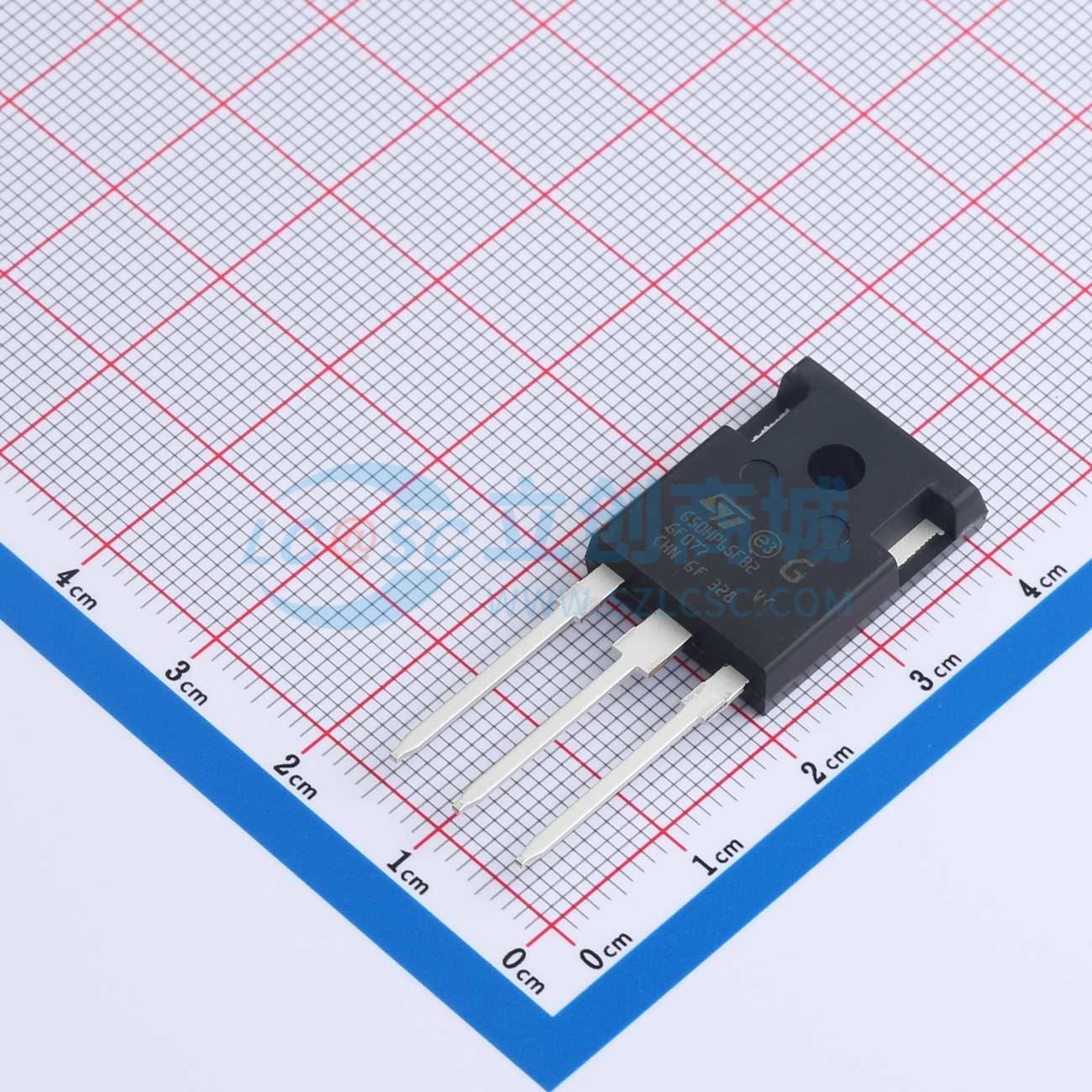

温馨提醒：图片仅供参考，商品以实物为准
STGWA50HP65FB2
650V 86A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用 TO-247 长引线封装的沟槽栅极场截止、650 V、50 A 高速 HB2 系列 IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGWA50HP65FB2
- 商品编号
- C2971073
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.87克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 272W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 86A | |
| 集电极脉冲电流(Icm) | 150A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA | |
| 栅极电荷量(Qg) | 151nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.928nF | |
| 输出电容(Coes) | 162pF | |
| 反向传输电容(Cres) | 78pF | |
| 开启延迟时间(Td(on)) | - | |
| 关断延迟时间(Td(off)) | 115ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | 580uJ | |
| 反向恢复时间(Trr) | 140ns | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品概述
最新的IGBT 650V HB2系列是先进专有沟槽栅场截止结构的进化版。HB2系列的性能在传导方面得到优化，这得益于低电流值下更好的VCE(sat)表现，以及开关能量的降低。一个仅用于保护目的的二极管与IGBT反并联共封装。该产品专门设计用于在广泛的快速应用中最大化效率。
商品特性
- 最大结温：175℃
- 低VCE(sat)：典型值1.55V@IC=50A
- 共封装保护二极管
- 最小化尾电流
- 参数分布紧密
- 低热阻
- VCE(sat)正温度系数
应用领域
- 焊接
- 功率因数校正
