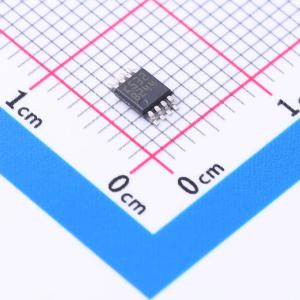

TSX3702IST

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 微功耗（5uA）16V CMOS双路比较器，推挽输出
品牌名称: ST(意法半导体)
商品型号: TSX3702IST
商品编号: C2971067
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

TSX3702是一款微功耗CMOS双电压比较器，每个比较器的典型电流消耗极低，仅为5 μA。该器件是TS3702的改进版，具有更低的电流消耗、更好的输入失调电压和更高的ESD耐受性。TSX3702在很宽的温度范围内都有完整的规格参数，SO8封装的产品提供汽车级版本。它与TS3702 CMOS比较器完全兼容，且提供相似的封装。此外，7SX3702还提供了新型小封装（MiniSO8和2x2 mm DFN8），从而能在应用中实现更高的集成度。

商品特性

低电源电流：每个比较器典型值为5 μA
宽单电源范围2.7 V至16 V或双电源（±1.35 V至±8 V）
极低的输入偏置电流：典型值为1 pA
输入共模电压范围包含地
推挽输出
高输入阻抗：典型值为10^12 Ω
快速响应时间：5 mV过驱动时典型值为2.7 μs
ESD耐受性：4 kV HBM、200 V MM

应用领域

汽车领域
工业领域

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	100uV
	输入偏置电流(Ib)	1pA
	传播延迟(tpd)	2.4us
	共模抑制比(CMRR)	73dB
	输出类型	推挽
	输出模式	TTL

	属性	参数值
	静态电流(Iq)	5uA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	16V
	单电源	2.7V~16V
	双电源(Vee ~ Vcc)	-8V~-1.35V；1.35V~8V
	输入失调电流(Ios)	1pA
	响应时间(tr)	39ns
