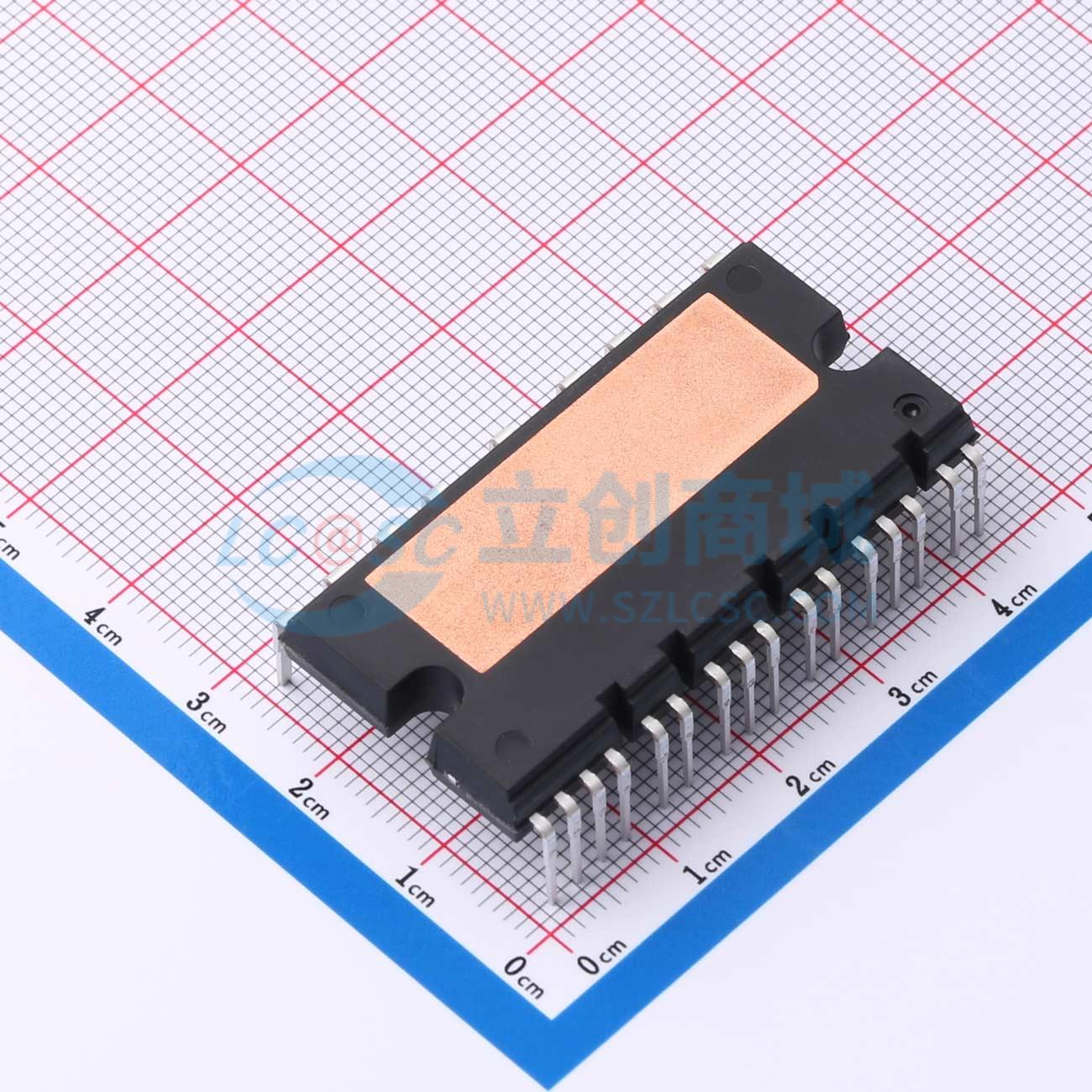

温馨提醒：图片仅供参考，商品以实物为准
STGIPS10K60A
3相逆变器，10A，600V短路耐受IGBT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SLLIMM小型低损耗智能成型模块IPM，3相逆变器，10 A、600 V短路保护IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGIPS10K60A
- 商品编号
- C2970495
- 商品封装
- DIP-25
- 包装方式
- 管装
- 商品毛重
- 25.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 10A | |
| 工作电压 | 12V~17V | |
| 高侧偏置电压(Vbs) | 11.5V~17V | |
| 开关频率 | 20kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 2500Vrms | |
| 耗散功率(Pd) | 33W | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | 44.4mm | |
| 宽度 | 22mm | |
| 功能特性 | 欠压锁定带迟滞 |
商品概述
这款智能功率模块采用简单耐用的设计，提供紧凑、高性能的交流电机驱动。它结合控制IC与短路耐用IGBT系统技术，适用于家电和空调等应用中的三相逆变器。SLLIMM™是STMicroelectronics的商标。
商品特性
- IPM 10A、600V三相IGBT逆变桥，包含用于栅极驱动的控制IC和续流二极管
- 短路耐用IGBT
- V_CE(sat)负温度系数
- 3.3V、5V、15V CMOS/TTL输入比较器，带迟滞和下拉电阻
- 欠压锁定
- 内部自举二极管
- 互锁功能
- DBC基板，低热阻
- 隔离等级2500Vrms/min
- 5kΩ NTC热敏电阻用于温度控制，其电阻随温度变化公式为R(T)=R_25·e^(B(1/T -1/298))（T为开尔文温度）
- UL认证：UL1557文件E81734
- 高低侧逻辑输入之间的最小推荐死区时间为1µs
应用领域
- 电机驱动用三相逆变器
- 家电（如洗衣机、冰箱、空调）
