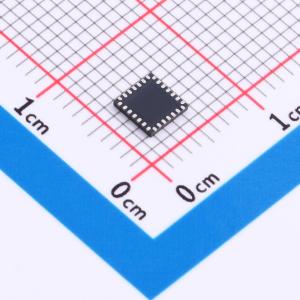

温馨提醒：图片仅供参考，商品以实物为准
STM8TL52G4U6
8位超低功耗触摸感应微控制器，具备ProxSense技术、定时器、通信接口和低功耗模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8位超低功耗触摸感应MCU，具有16-KB Flash和接近探测功能
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8TL52G4U6
- 商品编号
- C2970509
- 商品封装
- UFQFN-28
- 包装方式
- 托盘
- 商品毛重
- 5.81克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 16KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 4KB | |
| EEPROM容量 | 2KB | |
| I/O数量 | 17 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.65V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
8位超低功耗触摸感应微控制器，带有16 K字节闪存、ProxSense™、定时器、USART、SPI、I2C。
商品特性
- 工作条件：工作电源1.65 V至3.6 V；温度范围–40℃至85℃。
- 低功耗特性：4种低功耗模式（等待、带AWU的主动暂停（1μA）、带ProxSense™的主动暂停（每200ms扫描一次时10μA）、暂停（0.4μA））；动态功耗150μA/MHz；从暂停模式快速唤醒4.7μs；每个I/O超低泄漏50nA。
- 先进STM8核心：哈佛架构，3级流水线；最大频率16 MHz，峰值16 CISC MIPS。
- 内存：最多16 K字节闪存程序（包括最多2 K字节数据EEPROM）；纠错码（ECC）；灵活的读写保护模式；在应用和在线编程；数据EEPROM功能；4 K字节静态RAM。
- 时钟管理：内部16 MHz工厂微调RC；内部38 kHz低功耗RC驱动IWDG和AWU。
- 复位和电源管理：超低功耗、超安全的上电复位/掉电复位。
- 中断管理：嵌套中断控制器，带软件优先级控制；最多22个外部中断源。
- I/O：最多23个，其中22个可映射到外部中断向量；I/O带有可编程输入上拉，高灌/拉电流能力。
- ProxSense™专利采集技术：最多300个触摸感应通道（20个接收/发射通道和15个发射通道），支持投射电容采集方法，适用于接近检测。
- 定时器：两个16位通用定时器（TIM2和TIM3），带上下计数器和两个通道（用作IC、OC、PWM）；一个8位定时器（TIM4），带7位预分频器；独立看门狗；窗口看门狗；自动唤醒单元；蜂鸣器定时器，频率为1、2或4 kHz。
- 通信接口：SPI同步串行接口；快速I2C多主/从模式400 kHz；USART带分数波特率发生器。
- 开发支持：硬件单线接口模块（SWIM）；在线仿真（ICE）。
