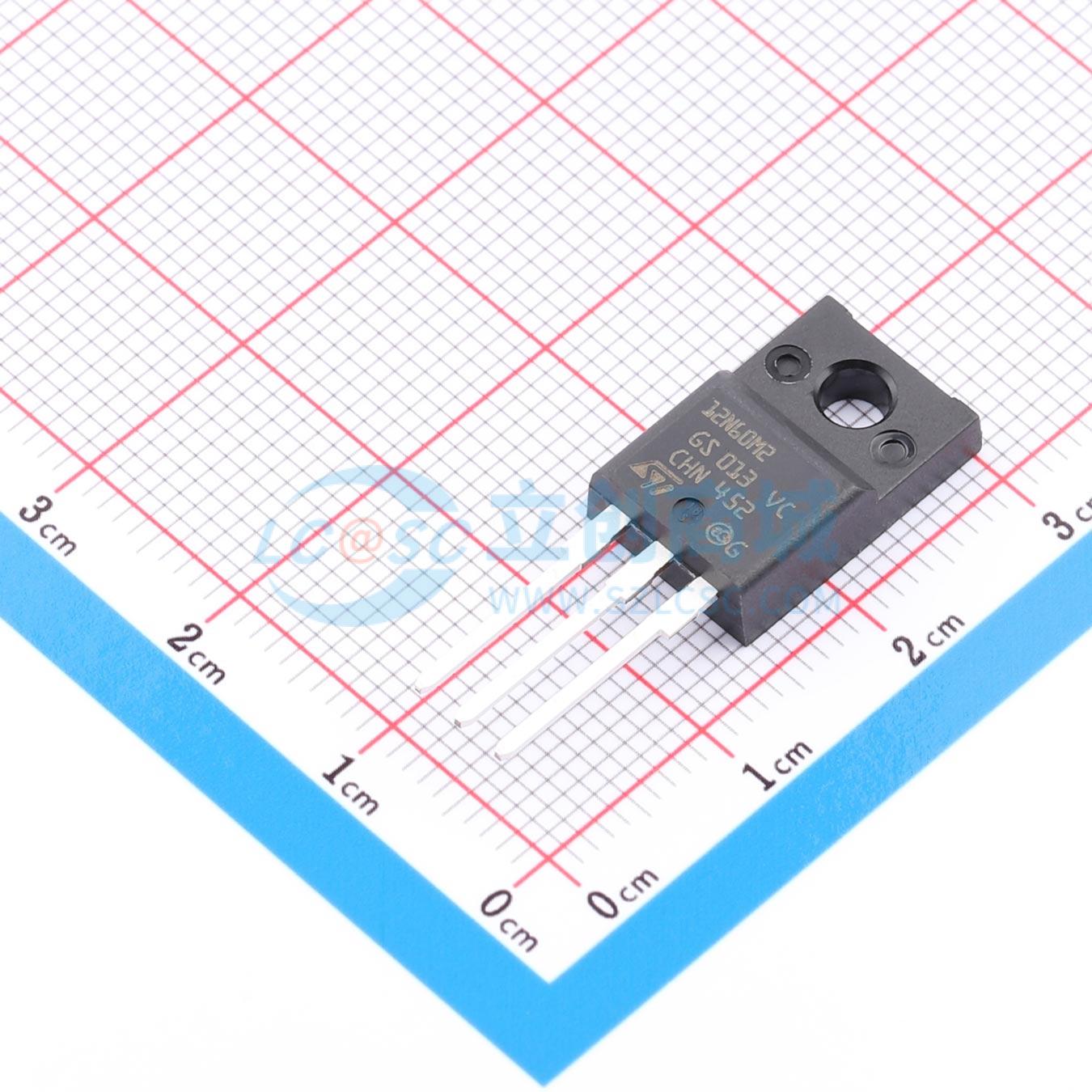

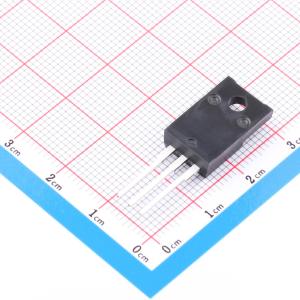

温馨提醒：图片仅供参考，商品以实物为准
STF12N60M2
N沟道,电流:9A,耐压:600V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N沟道600 V、0.395 Ohm典型值、9 A MDmesh M2功率MOSFET，TO-220FP封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STF12N60M2
- 商品编号
- C2970525
- 商品封装
- TO-220FP
- 包装方式
- 管装
- 商品毛重
- 2.788克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 450mΩ@10V | |
| 耗散功率(Pd) | 25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 16nC@10V | |
| 输入电容(Ciss) | 538pF | |
| 反向传输电容(Crss) | 1.1pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
该器件是采用MDmeshTM M2技术开发的N沟道功率MOSFET。凭借其条形布局和改进的垂直结构,该器件具有低导通电阻和优化的开关特性,使其适用于要求最为严苛的高效转换器。
商品特性
- 极低的栅极电荷
- 出色的输出电容(Coss)特性
- 100%雪崩测试
- 齐纳保护
应用领域
-开关应用
