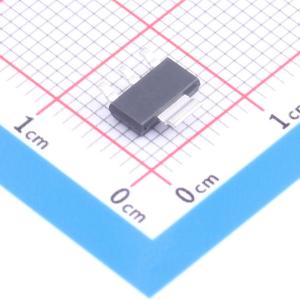

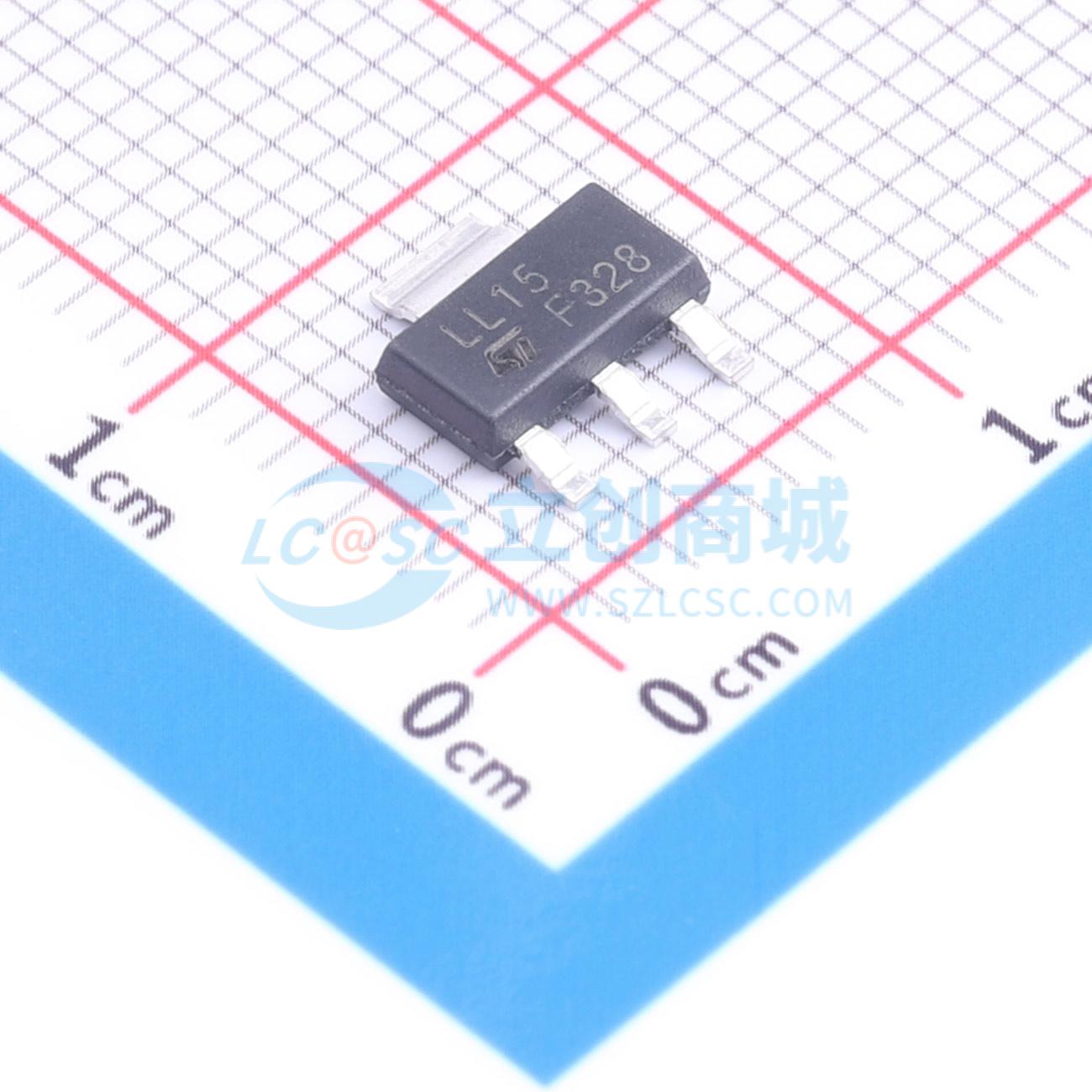

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 18V | |
| 输出电压 | 1.5V | |
| 输出电流 | 1.2A | |
| 电源纹波抑制比(PSRR) | 87dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 600mV@(1.2A) | |
| 静态电流(Iq) | 500uA | |
| 特性 | 过热保护；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LDL1117的最大电流为1.2 A，输入电压范围为2.5 V至18 V，在1.2 A电流下的典型压差为350 mV。 该器件在120 Hz时具有87 dB的高电源抑制比，在100 kHz时仍高于40 dB，适用于开关电源（SMPS）的直接稳压以及DC-DC转换器的二次线性稳压。 此器件具备限流、安全工作区（SOA）和热保护功能。
商品特性
- 输入电压范围：2.5 V至18 V
- 提供多种固定输出电压：1.2 V（1.185 V）、1.5 V、1.8 V、2.5 V、3 V、3.3 V、5.0 V（可根据需求提供其他选项）
- 保证输出电流为1.2 A
- 在1.2 A电流下典型压差为350 mV
- 具备内部热、电流和功率限制功能
- 在120 Hz时电源抑制比（PSRR）高达87 dB
- 工作温度范围：-40 ℃至125 ℃
- 采用SOT223封装
应用领域
- 消费电子
- 工业领域
- 开关电源（SMPS）
- 主板负载点（P.O.L.）
- DC-DC后置稳压
