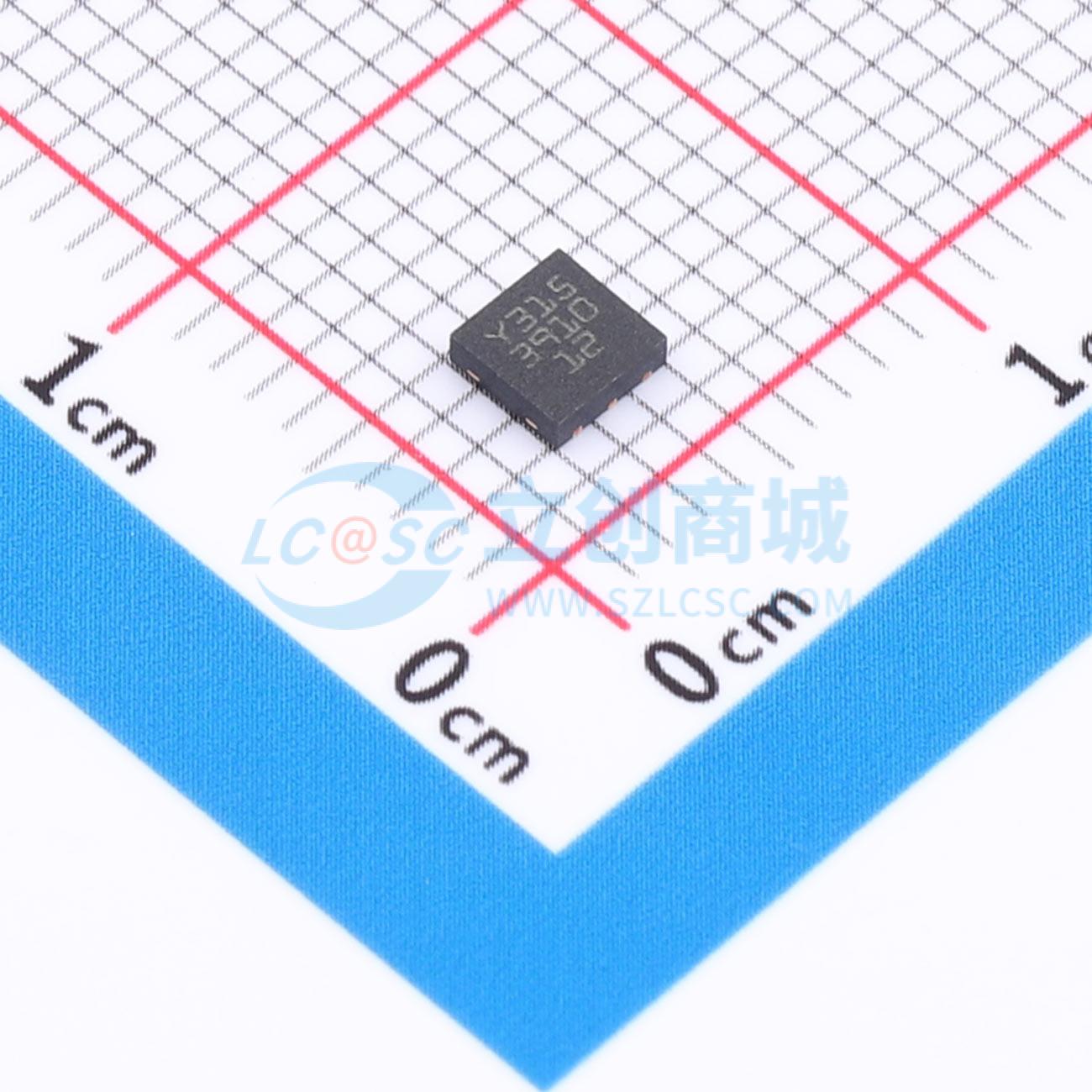

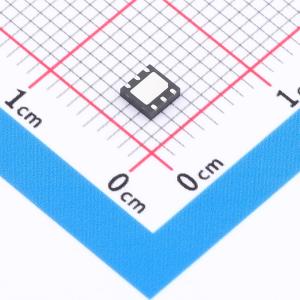

温馨提醒：图片仅供参考，商品以实物为准
LD39100PU12R
1 A低静态电流，低噪声调压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供最高 1 A 电流，输入电压范围为 1.5 V 至 5.5 V，典型压差为 200 mV。输入和输出使用陶瓷电容时器件稳定。超低压差、低静态电流和低噪声特性使其适用于低功耗电池供电应用。低频时电源抑制比为 70 dB，在 10 kHz 开始下降。使能逻辑控制功能可使器件进入关断模式，总电流消耗低于 1 μA。器件还包括短路恒流限制和热保护。也有符合 AEC-Q100 标准的版本，采用带可焊侧翼的 DFN6 3×3 mm 封装。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LD39100PU12R
- 商品编号
- C2970770
- 商品封装
- DFN-6(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.093克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.2V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 65dB@(1kHz) | |
| 压差 | 400mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50uA | |
| 噪声 | 85uVrms | |
| 特性 | 过热保护；带使能；过流保护；PG脚 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LD39100可提供最高1 A的电流，输入电压范围为1.5 V至5.5 V，典型压差为200 mV。该器件在输入和输出端使用陶瓷电容时能保持稳定。 超低的压差、低静态电流和低噪声特性使其适用于低功耗电池供电应用。低频时电源抑制比为70 dB，在10 kHz时开始下降。 使能逻辑控制功能可将LD39100置于关断模式，使总电流消耗低于1 μA。该器件还具备短路恒流限制和热保护功能。 LD39100也有符合AEC-Q100标准的版本，采用带可焊侧翼的DFN6（3×3 mm）封装。
商品特性
- 符合AEC-Q100标准
- 输入电压范围为1.5至5.5 V
- 超低压差（1 A负载时典型值为200 mV）
- 极低的静态电流（无负载时典型值为20 μA，1 A负载时典型值为200 μA，关断模式下最大值为1 μA）
- 无需旁路电容时噪声极低（VOUT = 0.8 V时为30 μV RMS）
- 输出电压容差：25 °C时为±2.0%
- 保证输出电流为1 A
- 可按需提供宽范围的输出电压：0.8 V至4.5 V，步进为100 mV，且可从0.8 V开始调节
- 逻辑控制电子关断
- 使用陶瓷电容（Cout = 1 μF）时稳定
- 内部电流和热限制
- DFN6（3×3 mm）封装
- 温度范围：-40 °C至125 °C
应用领域
- 打印机
- 游戏机
- 计算机
- 消费类应用
- 汽车后级稳压
