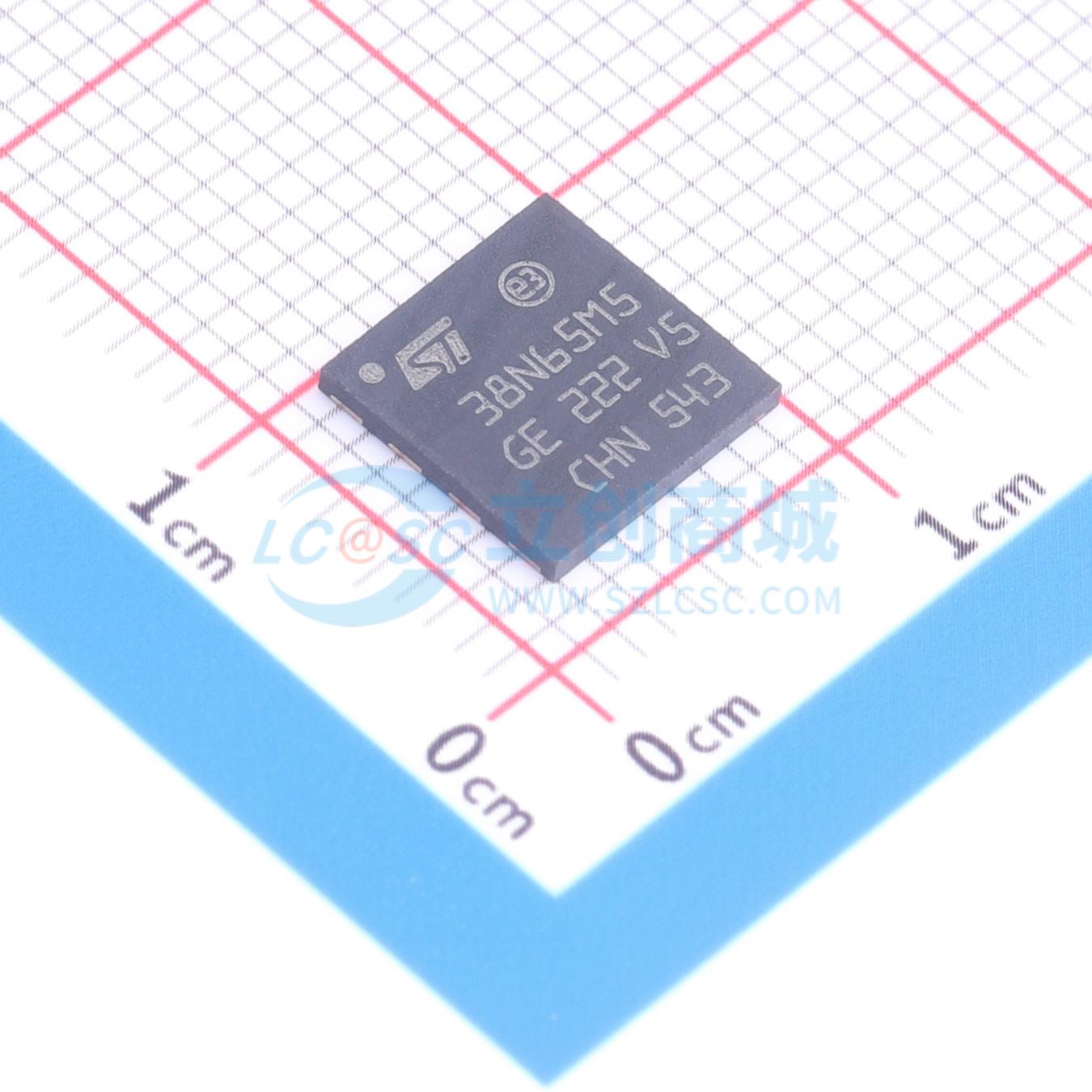

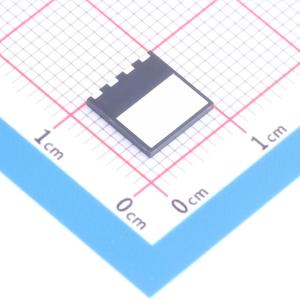

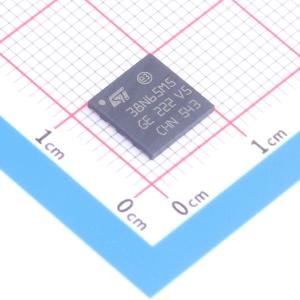

温馨提醒：图片仅供参考，商品以实物为准
STL38N65M5
N沟道,电流:22.5A,耐压:650V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N沟道650 V、0.09 Ohm典型值、22.5 A MDmesh M5功率MOSFET，PowerFLAT 8x8 HV封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STL38N65M5
- 商品编号
- C2970783
- 商品封装
- VDFN-8-Power
- 包装方式
- 编带
- 商品毛重
- 0.93913克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 22.5A | |
| 导通电阻(RDS(on)) | 105mΩ@10V | |
| 耗散功率(Pd) | 150W | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 71nC@10V | |
| 输入电容(Ciss) | 3nF | |
| 反向传输电容(Crss) | 5.8pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 74pF |
商品概述
该器件是一款基于MDmesh M5创新垂直工艺技术,并结合知名的PowerMESH水平布局的N沟道功率MOSFET。由此生产的产品具有极低的导通电阻,特别适用于需要高功率和卓越效率的应用。
商品特性
- 极低的RDS(on)
- 低栅极电荷和输入电容
- 出色的开关性能
- 100%雪崩测试
应用领域
-开关应用
