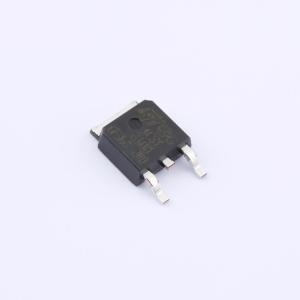

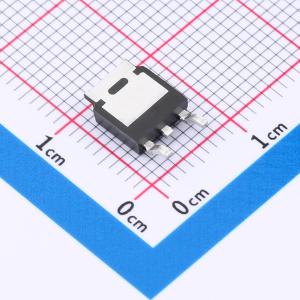

ACST210-8B
2A - 800V过压保护交流开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 过压保护交流开关
- 品牌名称
- ST(意法半导体)
- 商品型号
- ACST210-8B
- 商品编号
- C2970811
- 商品封装
- DPAK
- 包装方式
- 管装
- 商品毛重
- 0.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 功能特性 | 过压保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ |
商品概述
ACST2系列属于ACS/ACST功率开关家族，是一款高性能设备，适用于家用电器或工业系统，可驱动负载高达2A。该ACST2开关嵌入了Triac结构和高压钳位装置，以吸收感性关断能量并承受线路瞬变（如IEC 61000-4-5标准中描述的瞬变）。该组件激活所需栅极电流低（IGT < 10mA），且仍具有高电噪声抗扰度，符合IEC 61000-4-4（快速瞬变脉冲测试）等IEC标准。ACST2器件设计用于开关高感性或阻性负载，如泵、阀门、风扇或灯泡。凭借其高灵敏度（IGT max = 10mA），ACST2可通过电阻直接由逻辑电平电路驱动。凭借其热性能和关断换向性能，ACST2开关无需任何额外缓冲器即可驱动高达2A的感性负载。与不耐受浪涌电压的标准Triac相比，ACST2具有过电压自保护功能，由新参数VCl规定。此外，ACST2是一种敏感器件（IGT = 10mA），但对快速瞬变具有高抗扰度。ACST2开关可安全承受AC线路瞬变电压，通过钳位低能量尖峰（如关断时的感性尖峰）或切换到导通状态（持续时间小于10ms）来通过负载消散更高能量的冲击。此安全特性即使在高导通电流上升沿时也能工作。保护基于过电压crowbar技术。ACST2在浪涌和下一个零电流交叉后可安全恢复其阻断电压能力。
商品特性
- 采用带过电压crowbar技术的Triac
- 高噪声抗扰度：静态dV/dt > 500V/μs
- TO-220FPAB绝缘封装符合UL标准（文件参考E81734），绝缘电压2000VRMS
- 使设备符合IEC 61000-4-5标准
- 平面技术提供高关断状态可靠性
- 无需外部过电压保护
- 减少功率无源元件数量
- 直接与微控制器接口
- 对IEC 61000-4-4标准描述的快速瞬变具有高抗扰度
- 激活所需栅极电流低（IGT < 10mA）
- 过电压自保护功能
- 可安全承受AC线路瞬变电压
应用领域
- 家用电器和工业控制系统中的AC电源静态开关
- 驱动低功率高感性负载，如电磁阀、泵、风扇和微电机
- AC感应电机控制
