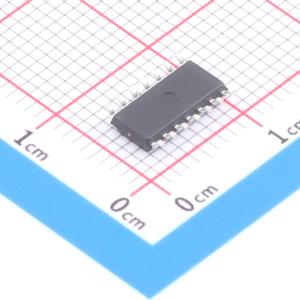

温馨提醒：图片仅供参考，商品以实物为准
M74HC04YRM13TR
M74HC04YRM13TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 六角反相器
- 品牌名称
- ST(意法半导体)
- 商品型号
- M74HC04YRM13TR
- 商品编号
- C2970835
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.1904克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.9V~5.8V | |
| 输入低电平(VIL) | 0V~260mV | |
| 传播延迟(tpd) | 16ns@6V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能 |
商品概述
M74HC04是一款采用硅栅C²MOS技术制造的高速CMOS六反相器。内部电路由3级组成，包括缓冲输出，可实现高抗噪性和稳定输出。所有输入均配备保护电路，以防止静电放电和瞬态过电压。
商品特性
- 高速：t_PD=8ns（典型值），V_CC=6V时
- 低功耗：I_CC=1μA（最大值），T_A=25℃时
- 高抗噪性：V_NIH=V_NIL=28% V_CC（最小值）
- 对称输出阻抗：|I_OH|=I_OL=4mA（最小值），V_CC=4.5V时
- 平衡传播延迟：t_PLH @ t_PHL
- 宽工作电压范围：V_CC(OPR)=2V至6V
- 引脚和功能与74系列04兼容
- ESD性能：CDM=1kV；HBM=2kV；MM=200V
