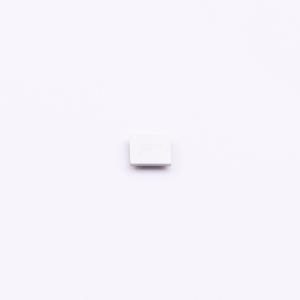

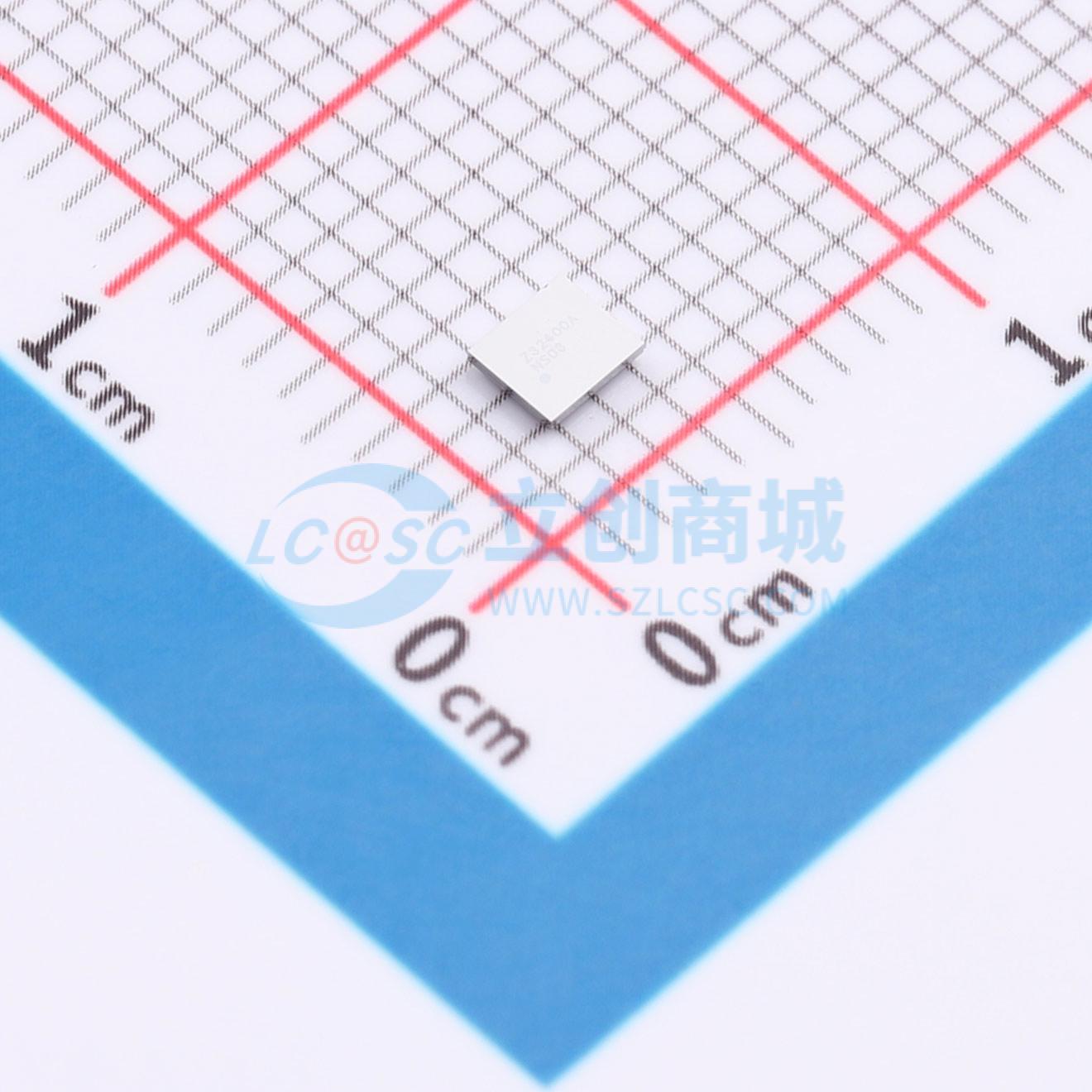

STBC03JR

一款高度集成的电源管理芯片，内置线性电池充电器、150 mA LDO、2 个 SPDT 负载开关和保护电路模块 (PCM)，可防止电池在故障条件下受损。 采用 CC/CV 算法对电池进行充电；快充电流和预充电电流均可通过专用电阻独立编程设置。终止电流设定为编程快充电流的 5%，但对于低于 20 mA 的快充电流，终止电流为固定值。电池浮动电压值可编程，最高可设置为 4.45 V。 具备充电器使能输入，可随时停止充电过程。 当 IN 引脚未连接有效电源时（电池模式），会自动与连接的电池断开供电。 可通过外部电路（NTC 热敏电阻）检测电池的过温或欠温情况。 在运输模式下，从连接的电池汲取的电流小于 10 nA，从而在最终应用产品的存放期间最大限度延长电池寿命。该器件采用 Flip Chip 30 封装。

• 采用 CC/CV 算法对单节锂离子电池进行充电并具备充电终止功能
• 快充电流最高可达 650 mA，可通过外部电阻调节
• 预充电电流从 1 mA 起
• 浮动电压可调，最高可达 4.45 V
• 集成低静态电流 LDO 稳压器
• 自动电源路径管理
• 自动再充电功能
• 内置保护电路模块 (PCM)，具备电池过充、过放和过流保护功能
• 充电超时功能
• 运输模式特性可在电池过放时实现低漏电
• 过放和关断模式下电池漏电极低
• 充电器使能输入
• 充电/故障状态输出
• 电池电压引脚，可实现外部电量监测
• 两个 3 Ω SPDT 负载开关

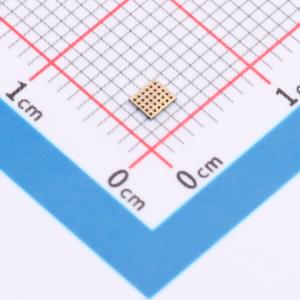

• 采用 Flip Chip 30 封装，间距 400 µm
• 在最关键引脚具备坚固的 ±4 kV HBM ESD 保护

• 智能手表和可穿戴设备
• 健身和医疗配件
• 锂离子和其他锂聚合物电池可充电设备
