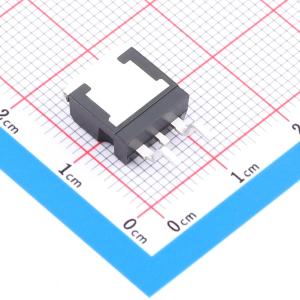

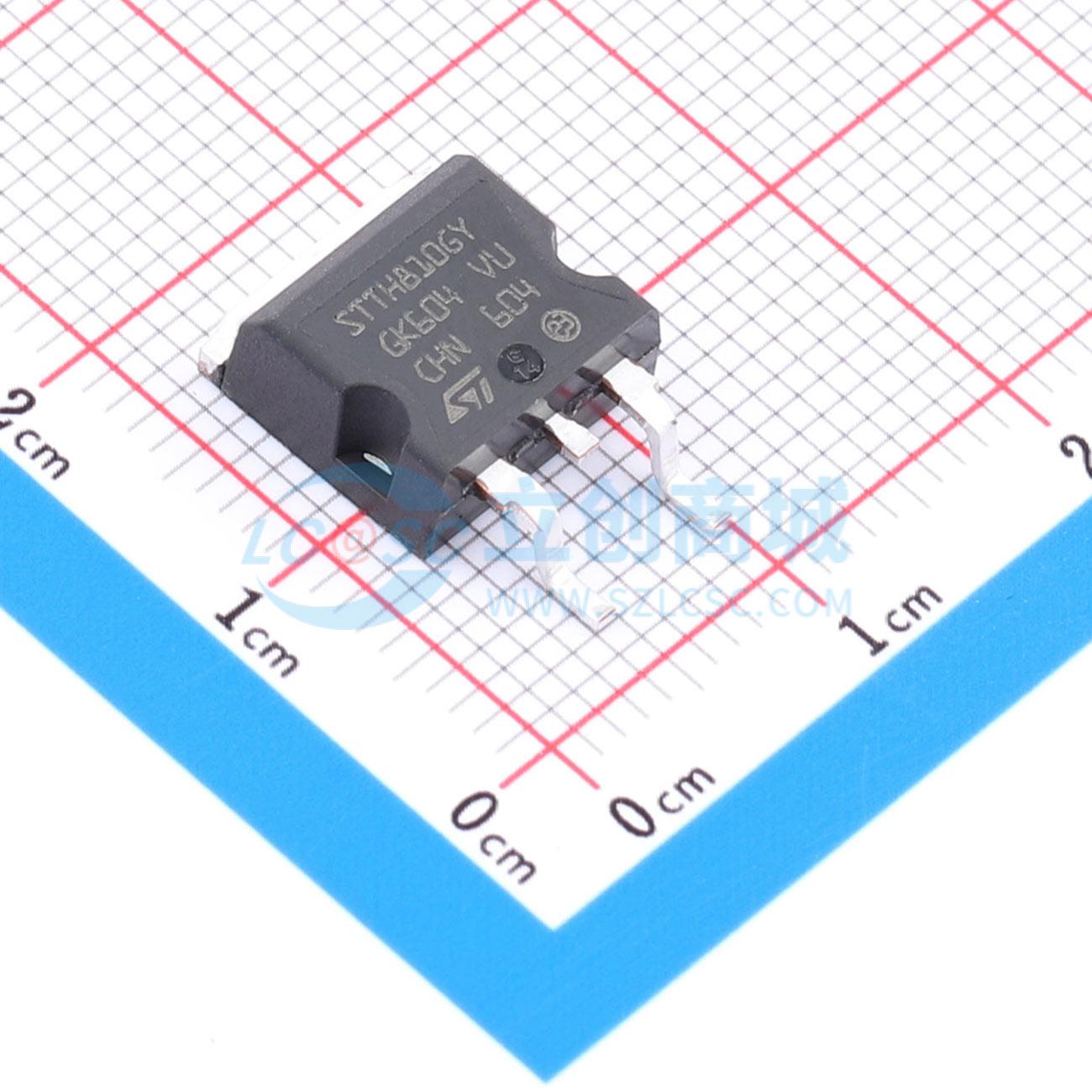

温馨提醒：图片仅供参考，商品以实物为准
STTH810GY-TR
耐压:1000V 电流:8A 反向恢复时间：85ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级1000 V、8 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH810GY-TR
- 商品编号
- C2970872
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 2.1307克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 2V@8A | |
| 直流反向耐压(Vr) | 1kV | |
| 整流电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA@1kV | |
| 反向恢复时间(Trr) | 85ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 60A |
商品概述
该二极管的高质量设计使其具有低泄漏电流、可重复的特性和内在的坚固性。低泄漏电流的改进性能带来热失控保护带，是该器件的直接竞争优势。
商品特性
- AEC-Q101合格
- 超快软恢复
- 极低的导通和开关损耗
- 高频和/或高脉冲电流工作
- 高反向电压能力
- 高结温
- 脉冲测试条件：tp=5ms，δ<2%；tp=380μs，δ<2%
- 导通损耗计算公式：P = 1.3×I_F(AV) + 0.05I_F²(RMS)
- 封装环氧树脂符合UL94 V0标准，冷却方式为传导（C）
应用领域
- 汽车应用（需要长期可靠性的重型应用）
- 缓冲、自举和消磁等辅助功能应用
