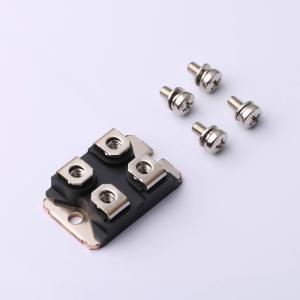

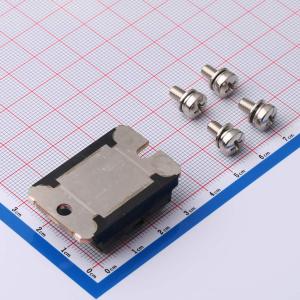

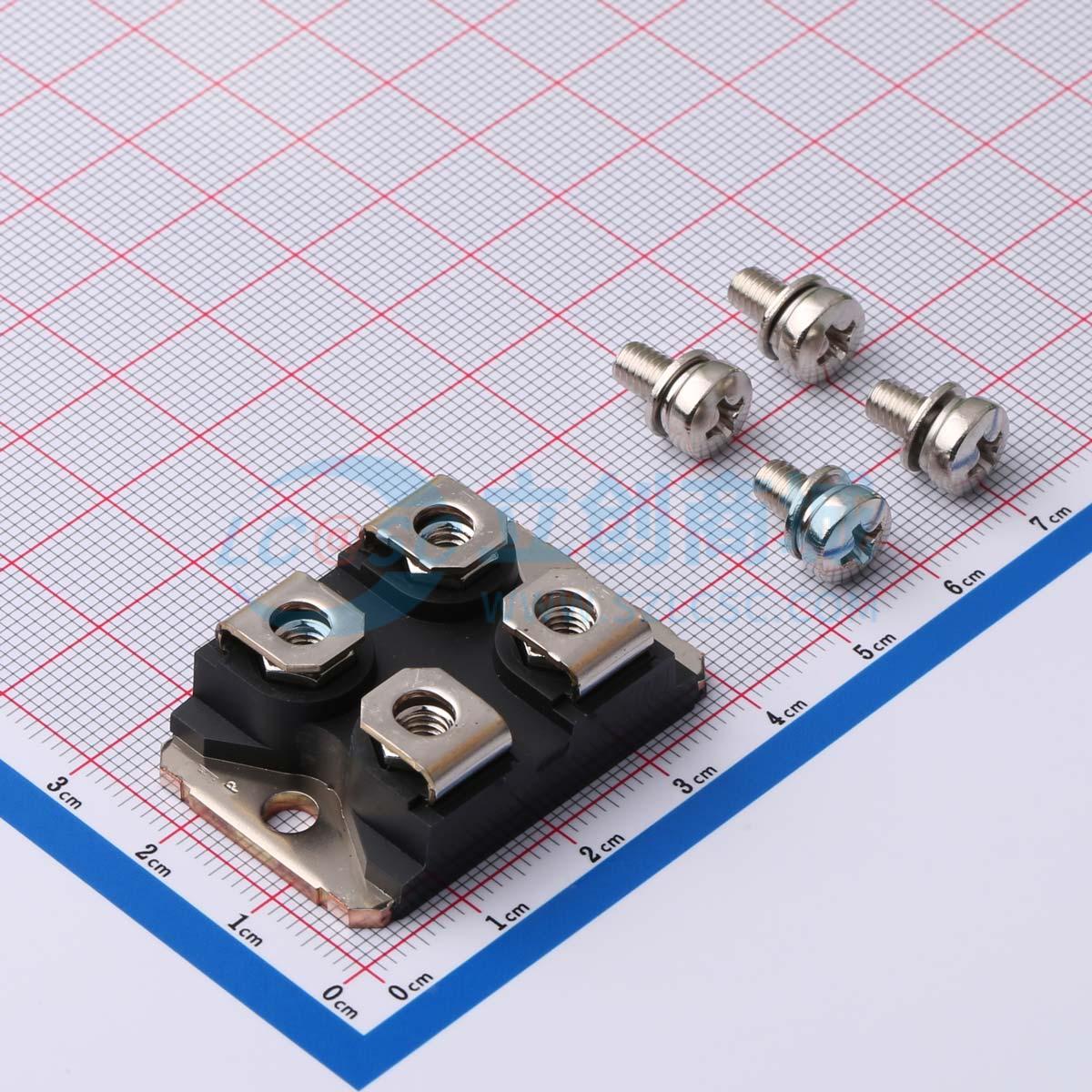

温馨提醒：图片仅供参考，商品以实物为准
STTH20004TV1
耐压:400V 电流:120A 反向恢复时间：100ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 400 V，200 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH20004TV1
- 商品编号
- C2970989
- 商品封装
- ISOTOP
- 包装方式
- 管装
- 商品毛重
- 43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1V@100A | |
| 直流反向耐压(Vr) | 400V | |
| 整流电流 | 120A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1mA | |
| 反向恢复时间(Trr) | 100ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 900A |
商品概述
STTH20004TV1采用ST新的400V技术，特别适合作为输出整流二极管用于开关电源、焊接设备和工业应用。其封装环氧树脂符合UL94 V0标准，采用无铅封装，冷却方式为传导（C）。技术特性方面，当同时使用二极管1和2时，结温变化ΔT_j(二极管1) = P(二极管1) × R_th(j-c)(每个二极管) + P(二极管2) × R_th(c)；脉冲测试条件包括t_p=5 ms且δ<2%，以及t_p=380 μs且δ<2%；最大传导损耗可通过公式P=0.8×I_F(AV)+0.002×I_F²(RMS)评估。
商品特性
- 超快开关速度
- 低反向电流
- 低热阻
- 降低开关和传导损耗
- 绝缘封装：电气绝缘2500V rms，电容189 pF，符合ECOPACK®2标准
应用领域
- 开关电源
- 焊接设备
- 工业应用
