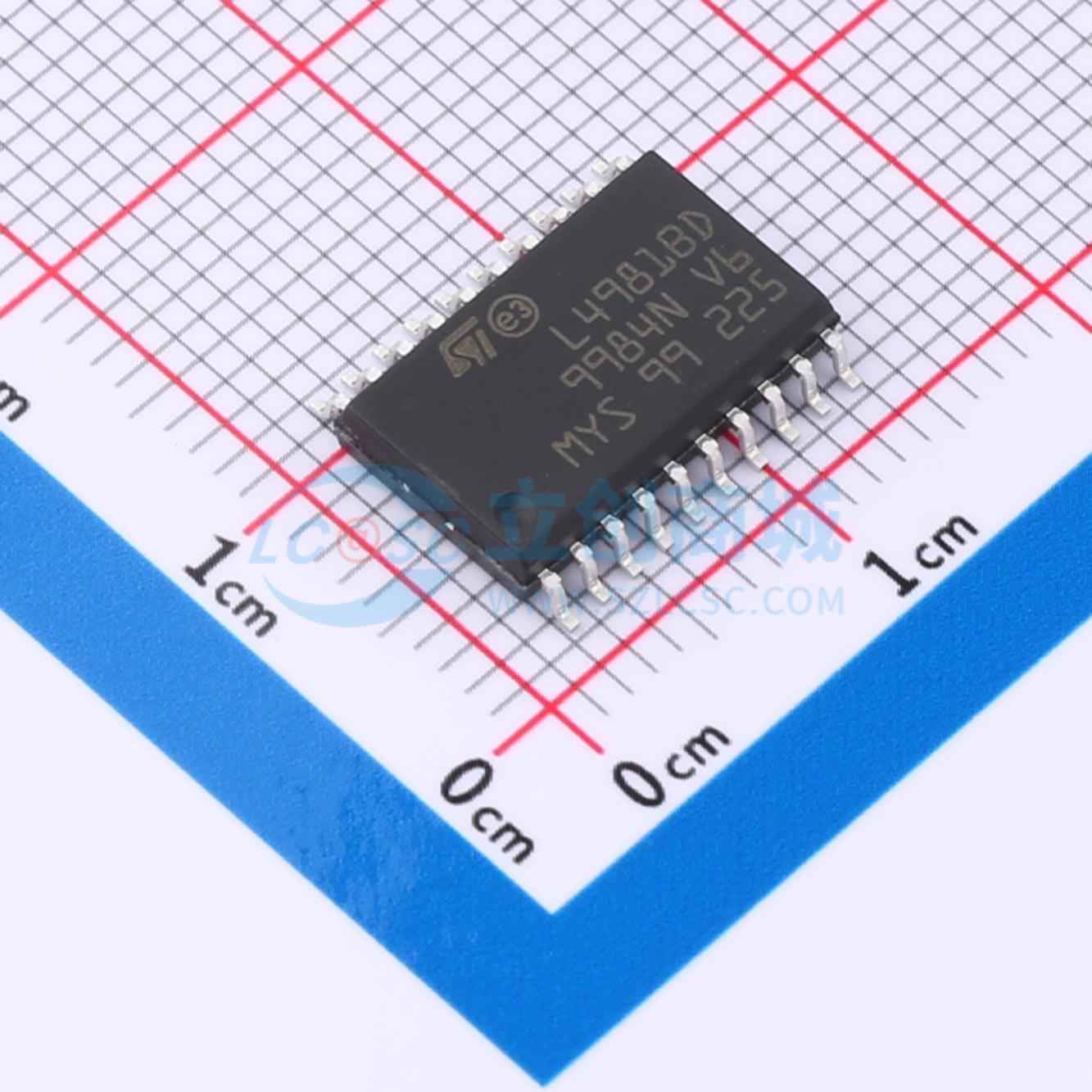

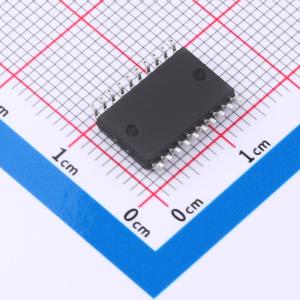

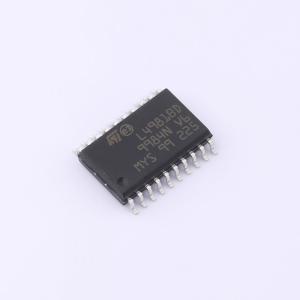

L4981BD

功率因数校正器，功率因数高达0.99

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L4981A：固定频率，平均电流模式； L4981B：线性调制频率，平均电流模式
品牌名称: ST(意法半导体)
商品型号: L4981BD
商品编号: C2970992
商品封装: SOIC-20-300mil
包装方式: 管装
商品毛重: 1.0675克(g)

商品参数

	属性	参数值
	特性	欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃
	工作模式	PWM 调制

商品概述

L4981集成电路具备实现高达0.99的高功率因数所需的特性。该功率因数校正器（PFC）预调节器采用BCD 60II技术实现，包含设计具有正弦线电流消耗的高效模式电源所需的所有控制功能。 L4981可轻松用于市电电压在85V至265V之间的系统，无需任何线路开关。这款新型PFC提供了以固定频率（L4981A）或调制频率（L4981B）工作的可能性，可优化输入滤波器的尺寸；两种工作频率模式均采用平均电流模式PWM控制器，无需斜率补偿即可保持正弦线电流。除功率MOSFET栅极驱动器外，还包括精确的电压基准（外部可用）、误差放大器、欠压锁定、电流检测和软启动功能。为减少外部元件数量，该器件集成了过压和过流保护功能。对于L4981A，可使用简单电阻对过流电平进行编程。为获得更高精度，L4981B需使用外部分压器。

商品特性

控制升压PWM，功率因数高达0.99
在通用输入市电下，将线电流失真限制在<5%
前馈线路和负载调节
平均电流模式PWM，对噪声敏感度最低
高电流双极和DMOS图腾柱输出
低启动电流（典型值0.3mA）
带迟滞和可编程开启阈值的欠压锁定
过压、过流保护
精确的2%片上基准，外部可用
软启动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	14.5V~19.5V
	开关频率	100kHz
	拓扑结构	升压式
