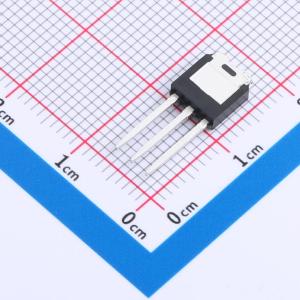

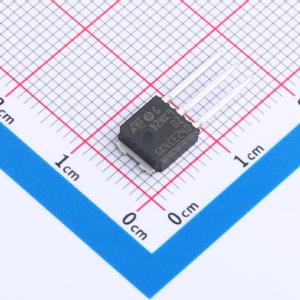

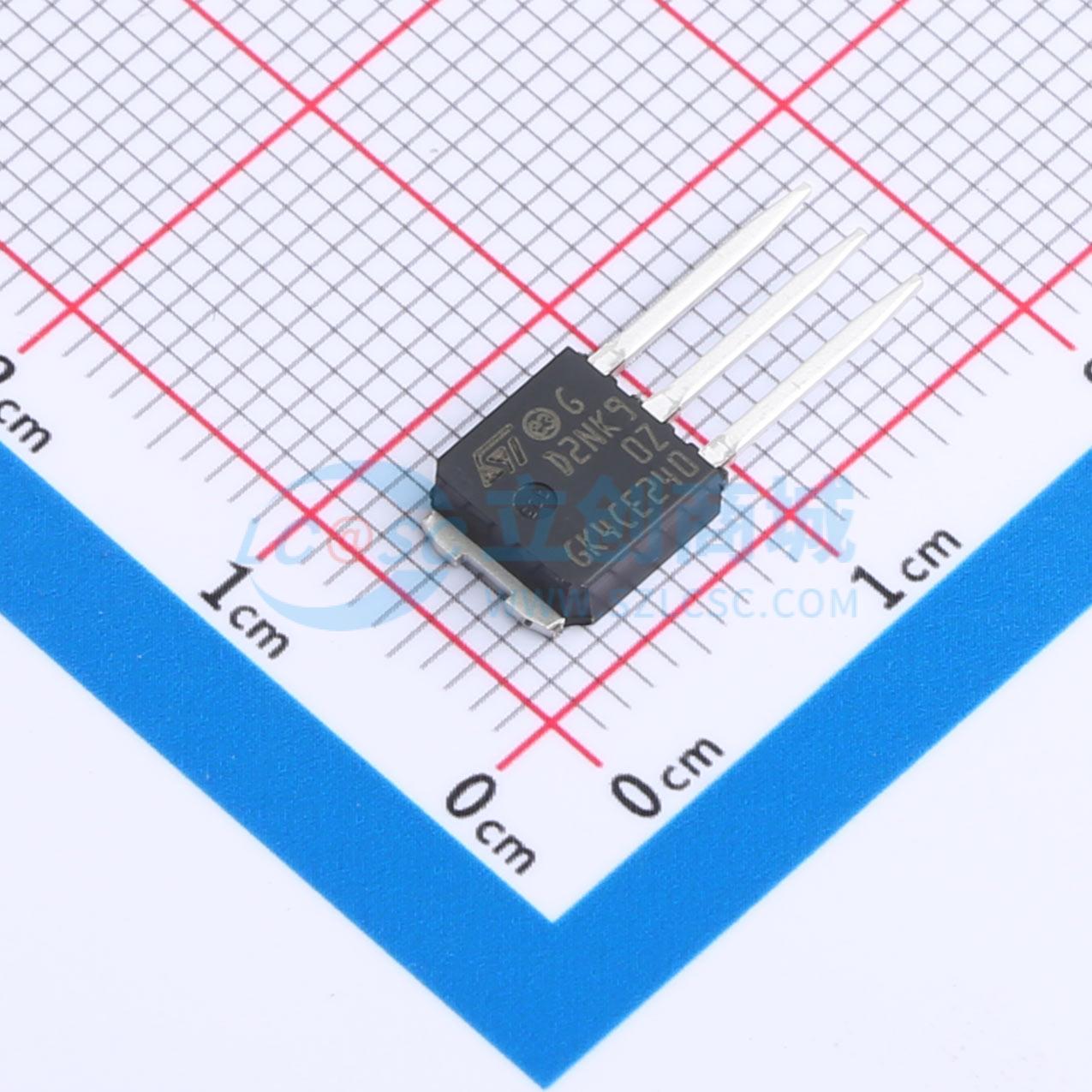

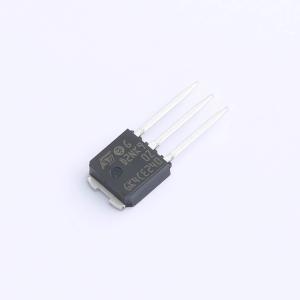

温馨提醒：图片仅供参考，商品以实物为准
STD2NK90Z-1
1个N沟道 耐压:900V 电流:2.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些高压器件是采用 SuperMESH™ 技术开发的齐纳保护 N 沟道功率 MOSFET，是成熟的 PowerMESH™ 的优化版本。除了显著降低导通电阻外，这些器件还旨在为最苛刻的应用确保高水平的 dv/dt 能力。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STD2NK90Z-1
- 商品编号
- C2971009
- 商品封装
- IPAK(TO-251)
- 包装方式
- 管装
- 商品毛重
- 0.885333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 900V | |
| 连续漏极电流(Id) | 2.1A | |
| 导通电阻(RDS(on)) | 6.5Ω@10V | |
| 耗散功率(Pd) | 70W | |
| 阈值电压(Vgs(th)) | 4.5V@50uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 27nC@10V | |
| 输入电容(Ciss) | 485pF | |
| 反向传输电容(Crss) | 10pF | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 50pF |
商品概述
这些器件采用第二代MDmesh技术制造。这款革命性的功率MOSFET将新型垂直结构与条形布局相结合，实现了极低的导通电阻和栅极电荷。因此，它适用于要求最为严苛的高效转换器。
商品特性
- 100%雪崩测试
- 低输入电容和栅极电荷
- 低栅极输入电阻
应用领域
- 开关应用
