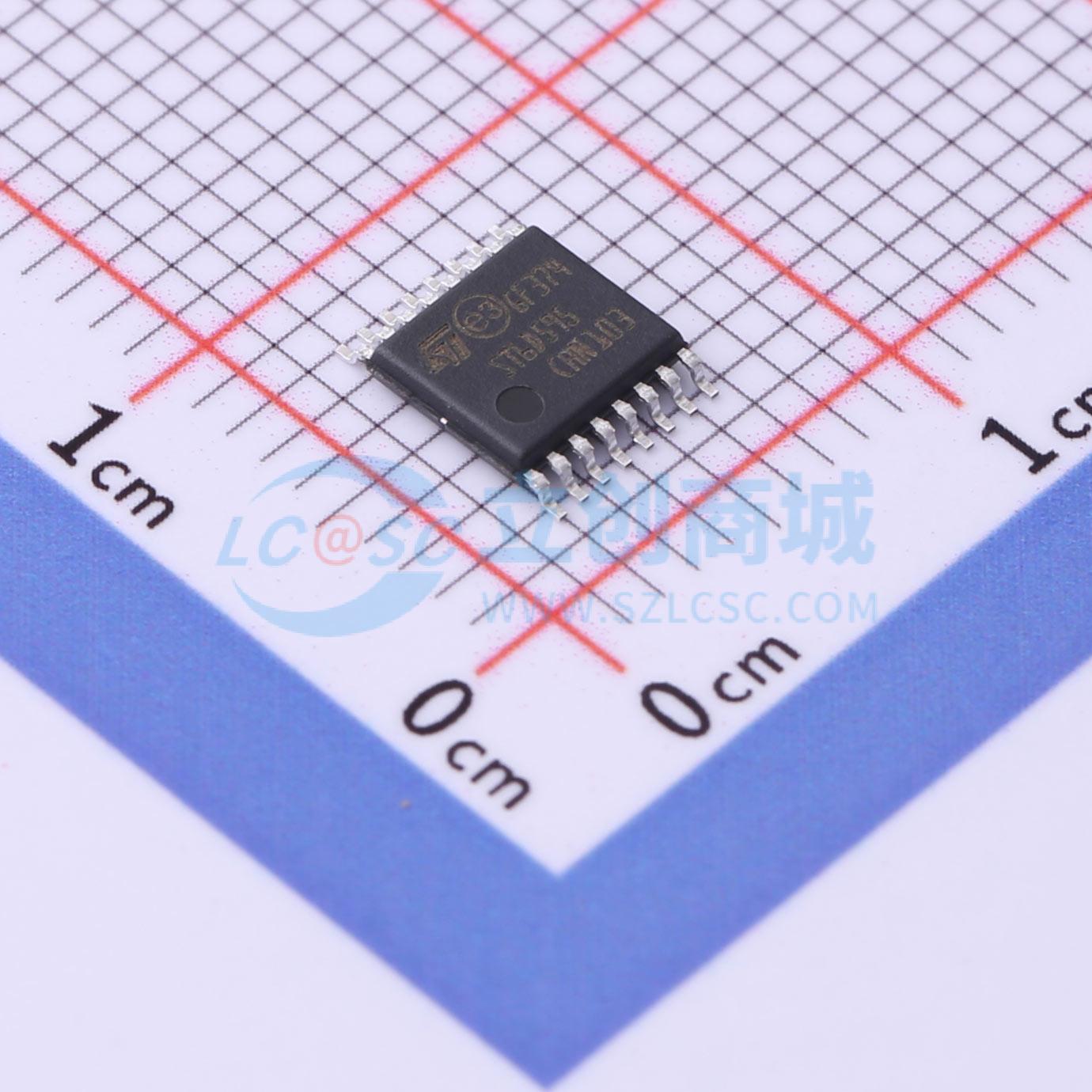

STPIC6D595TTR实物图

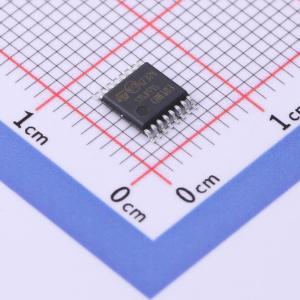

  • STPIC6D595TTR商品缩略图
  • STPIC6D595TTR商品缩略图
  • STPIC6D595TTR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

STPIC6D595TTR

Power logic 8-bit shift register

描述
功率逻辑8位移位寄存器
商品型号
STPIC6D595TTR
商品编号
C2971014
商品封装
TSSOP-16​
包装方式
编带
商品毛重
0.21克(g)

商品参数

属性参数值
商品目录移位寄存器
功能串行至串行或并行
工作电压4.5V~5.5V
时钟频率(fc)-
元件数1
输出类型开漏
系列-
耗散功率(Pd)1087mW
属性参数值
传播延迟(tpd)30ns@5V,30pF
输出电流100mA
分辨率(位)8
输入类型-
灌电流(IOL)-
拉电流(IOH)-
工作温度-40℃~+125℃
功能特性异步清零功能;输出使能

商品概述

STPIC6D595是一款单片、中压、低电流功率8位移位寄存器,设计用于需要相对中等负载功率的系统,如LED。该设备包含8位串行输入、并行输出移位寄存器,馈入8位D型存储寄存器。数据分别通过移位和存储寄存器时钟(SRCK)及寄存器时钟(RCK)传输。在SRCK上升沿时,数据从串行输出(SER OUT)端口输出。当移位寄存器清零(CLR)为高电平时,存储寄存器将数据传输到输出缓冲器;CLR为低电平时,输入移位寄存器清零。当输出使能(G)为高电平时,输出缓冲器中的所有数据保持低电平,所有漏极输出关闭;G为低电平时,存储寄存器的数据对输出缓冲器透明。当输出缓冲器中的数据为低电平时,DMOS晶体管输出关闭;数据为高电平时,DMOS晶体管输出具有灌电流能力。SER OUT允许将移位寄存器的数据级联到其他设备。输出为低侧、开漏DMOS晶体管,输出额定值为20V和120mA连续灌电流能力。每个输出在Tc=25℃时提供250mA最大限流。结温升高时,限流降低以提供额外的设备保护。使用人体模型测试时,设备还提供高达2.0kV的ESD保护。STPIC6D595的工作外壳温度范围为-40℃至125℃。

商品特性

  • 低导通电阻,典型值4Ω
  • 8个100mA DMOS输出
  • 250mA限流能力
  • 可级联
  • 低功耗
  • 封装引脚兼容STPIC6C595

应用领域

  • 适用于需要相对中等负载功率的系统,如LED
  • 可用于LED驱动等中等负载功率场景
  • 支持级联扩展的系统应用
  • 对ESD保护有要求的电子设备
  • 工作温度范围较宽的环境下的电子系统
  • 需要低功耗移位寄存器的设备
  • 与STPIC6C595封装兼容的替换场景
  • 中等电流驱动需求的电路设计
  • 串行输入并行输出的控制电路
  • 低侧开漏输出的应用场景
  • 具有限流保护需求的设备
  • 中压低电流的功率控制场景
  • 存储寄存器与移位寄存器结合的系统
  • 输出使能控制的电路应用
  • 数据级联传输的系统设计
  • 连续灌电流驱动的设备
  • 结温保护机制的应用场景
  • 人体模型ESD保护的设备
  • 宽温度范围工作的电子设备
  • 中等负载功率的LED系统
  • 8位移位寄存器的应用场景
  • 单片集成的功率移位寄存器应用
  • 低电流功率控制的系统
  • 中压输出的设备

数据手册PDF
