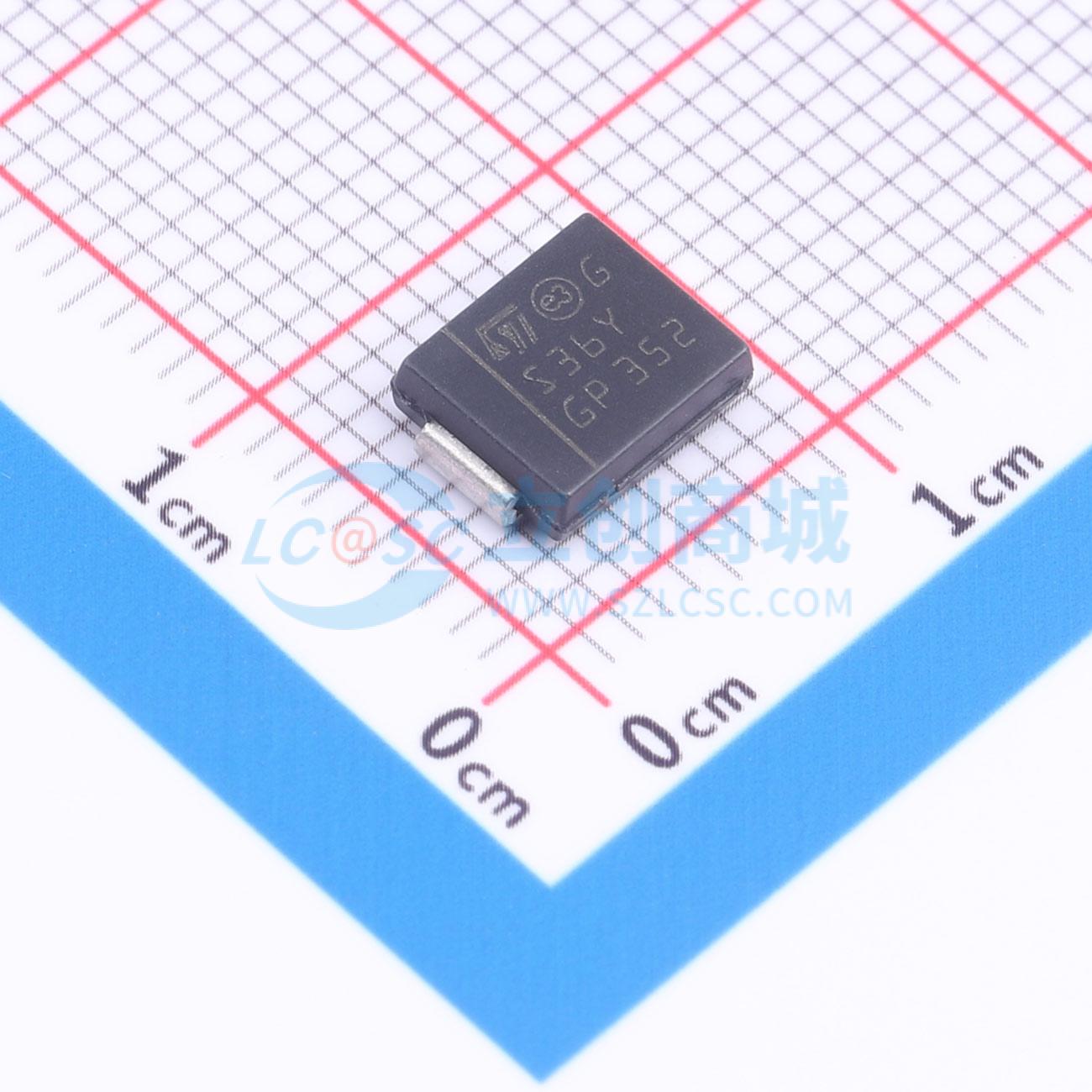

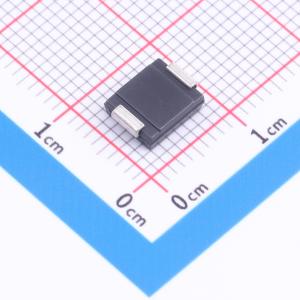

温馨提醒：图片仅供参考，商品以实物为准
STPS3L60SY
电压:60V 电流:3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级60 V、3 A SMC低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS3L60SY
- 商品编号
- C2971007
- 商品封装
- DO-214AB
- 包装方式
- 编带
- 商品毛重
- 0.327克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 700mV@3A | |
| 直流反向耐压(Vr) | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 3A | |
| 反向电流(Ir) | 55uA@60V | |
| 工作结温范围 | -40℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
肖特基整流器，采用SMC封装。技术参数包括：dPtot/dTj <1/Rth(j-a)条件避免二极管在自身散热器上的热失控；脉冲测试条件为tp=380μs，δ<2%；传导损耗计算公式为P=0.54×IF(AV)+0.037×IF(RMS)²。
商品特性
- 可忽略的开关损耗
- 低热阻
- 规定的雪崩能力
- 符合AEC Q101标准
- 符合ECOPACK®2标准
- 环氧树脂符合UL94 V0标准
- 无铅封装
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 汽车应用的DC/DC充电器
