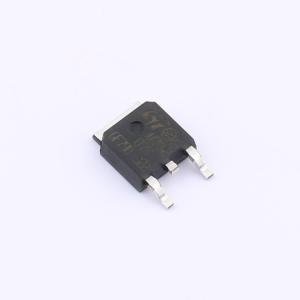

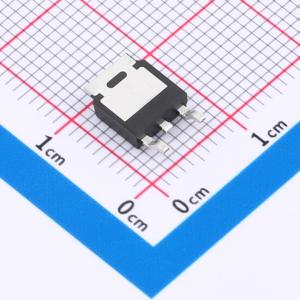

温馨提醒：图片仅供参考，商品以实物为准
ACS120-7SB
过压保护交流开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 过压保护交流开关
- 品牌名称
- ST(意法半导体)
- 商品型号
- ACS120-7SB
- 商品编号
- C2970991
- 商品封装
- DPAK
- 包装方式
- 管装
- 商品毛重
- 1.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 最大连续电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 过压保护 | |
| 工作温度 | -30℃~+125℃ |
商品概述
ACS120属于AC线路开关家族，是一款高性能开关电路，能够控制高达2A的负载。该AC开关嵌入高压钳位结构以吸收感性关断能量，并配备栅极电平转换驱动器，将数字控制器与主开关分离。它由流出栅极引脚的负栅极电流触发。
商品特性
- 阻断电压：VDRM/VRRM=±700V
- 雪崩控制：VCL典型值为1100V
- 额定导通电流：IT(RMS)=2A
- 栅极触发电流：IGT<10mA
- 高噪声抗扰度：静态dV/dt>500V/μs
- 无需额外外部保护缓冲器或压敏电阻
- 使设备能够满足IEC61000-4-5标准
- 组件数量减少达80%
- 直接与微控制器接口
- 消除微控制器上的栅极反冲
- 允许多个AC开关直接连接到同一冷却垫
- 具备过电压自保护功能（通过参数VCL实现）
- 可安全承受AC mains瞬变，通过钳位低能量尖峰或在高能量冲击下击穿（即使在高导通电流上升时）
应用领域
- AC静态开关用于家电控制系统
- 驱动低功率高感性或阻性负载，如继电器、阀门、电磁阀、分配器、泵、风扇、微电机、除霜加热器
- 适用于洗衣机、洗碗机、烘干机、冰箱、空调系统、炊具
- 专门设计用于开关低功率负载，如电磁阀、阀门、继电器、分配器、微电机、泵、风扇和除霜加热器
