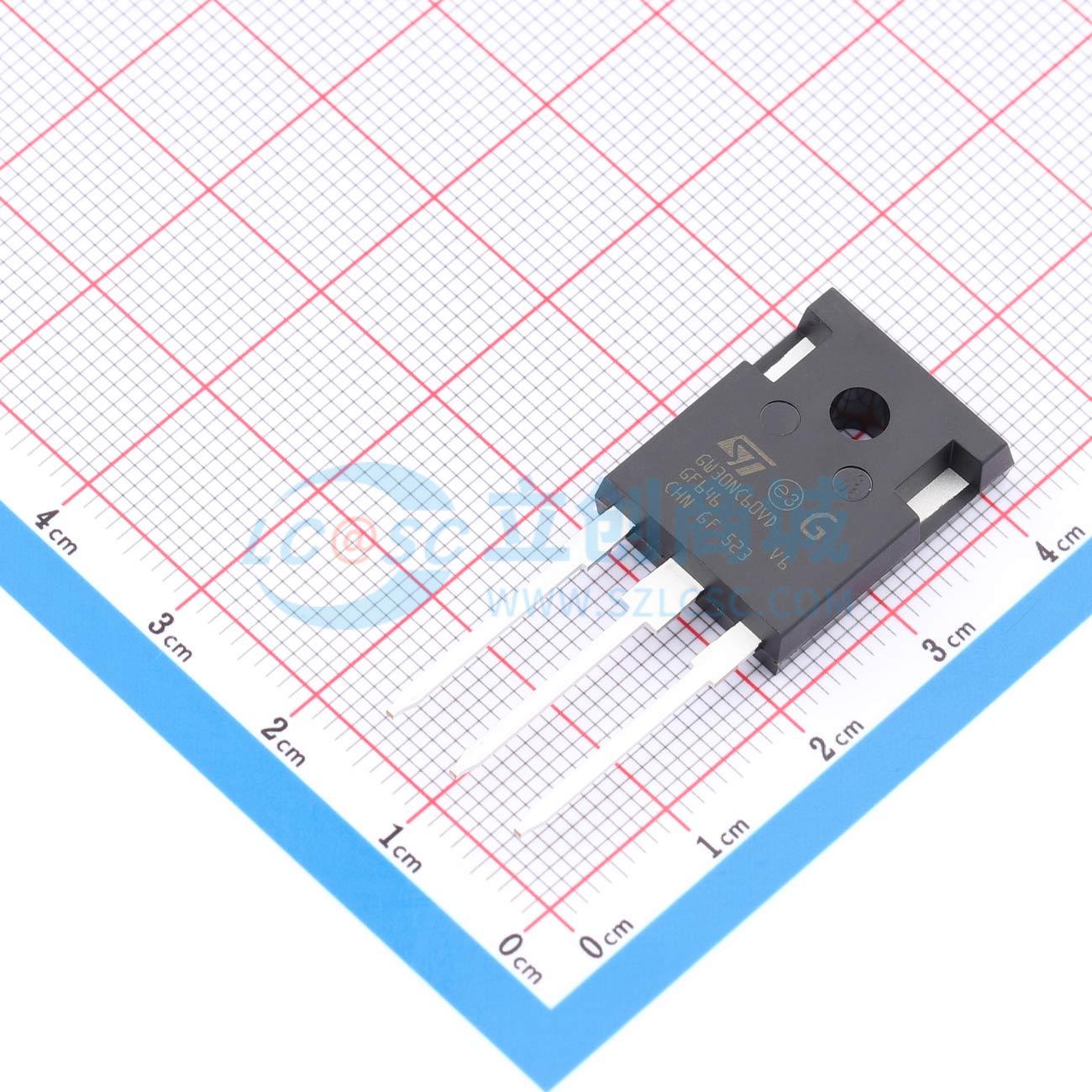

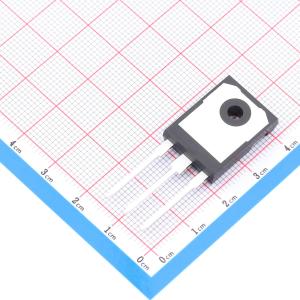

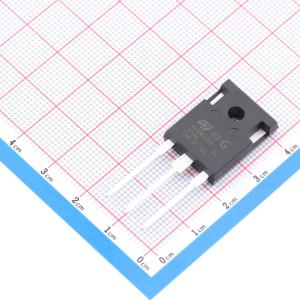

STGW30NC60VD
快速IGBT，带超快二极管，高电流能力，高频运行，软超快恢复反并联二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGW30NC60VD
- 商品编号
- C2970900
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 6.558克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 250W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 80A；40A | |
| 集电极脉冲电流(Icm) | 150A | |
| 集电极截止电流(Ices) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 1.7V；2.9V；2.1V；1.8V | |
| 栅极阈值电压(Vge(th)) | 5.75V；3.75V | |
| 栅极电荷量(Qg) | 100nC@390V；140nC@390V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.2nF | |
| 输出电容(Coes) | 225pF | |
| 反向传输电容(Cres) | 50pF | |
| 开启延迟时间(Td(on)) | 31ns | |
| 关断延迟时间(Td(off)) | 150ns；100ns | |
| 导通损耗(Eon) | 220uJ；450uJ | |
| 关断损耗(Eoff) | 330uJ；770uJ | |
| 反向恢复时间(Trr) | 88ns；44ns | |
| 工作温度 | -55℃~+150℃ |
