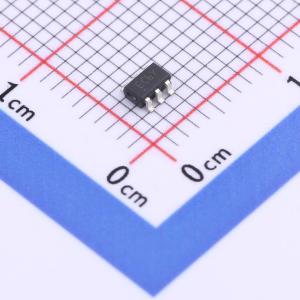

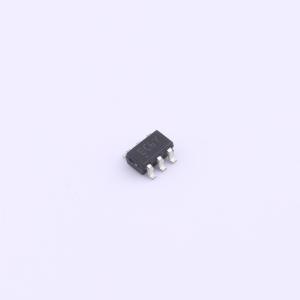

温馨提醒：图片仅供参考，商品以实物为准
ESDA6V1-5SC6Y
单向ESD 5.2V截止 峰值浪涌电流：7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于ESD保护的汽车级5线瞬态电压抑制器（TVS）
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA6V1-5SC6Y
- 商品编号
- C2970918
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.2V | |
| 钳位电压 | 11.4V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 7.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 五路 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
ESDA6V1-5SC6Y是一款单片电压抑制器，旨在保护连接到数据和传输线路的组件免受静电放电（ESD）影响。 在正向瞬变时，它将电压钳位至略高于逻辑电平电源；在负向瞬变时，将电压钳位至低于地电位一个二极管压降。
商品特性
- 通过AEC-Q101认证
- 具备5个单向瞬态电压抑制（TVS）功能
- 符合UL 94 V0标准
- J-STD-020潮湿敏感度等级1
- 优点：适用于高密度电路板
- 符合标准ISO 10605 / IEC 61000-4-2：C = 150 pF，R = 330 Ω ±30 kV（空气放电） ±18 kV（接触放电）
- 符合标准ISO 10605：C = 330 pF，R = 330 Ω ±20 kV（空气放电） ±13 kV（接触放电）
- 符合标准ISO 7637-3 脉冲3a：VS = -150 V 脉冲3b：VS = +100 V
应用领域
- 信息娱乐
- 信号通信
- 连接性
- 舒适与便利
