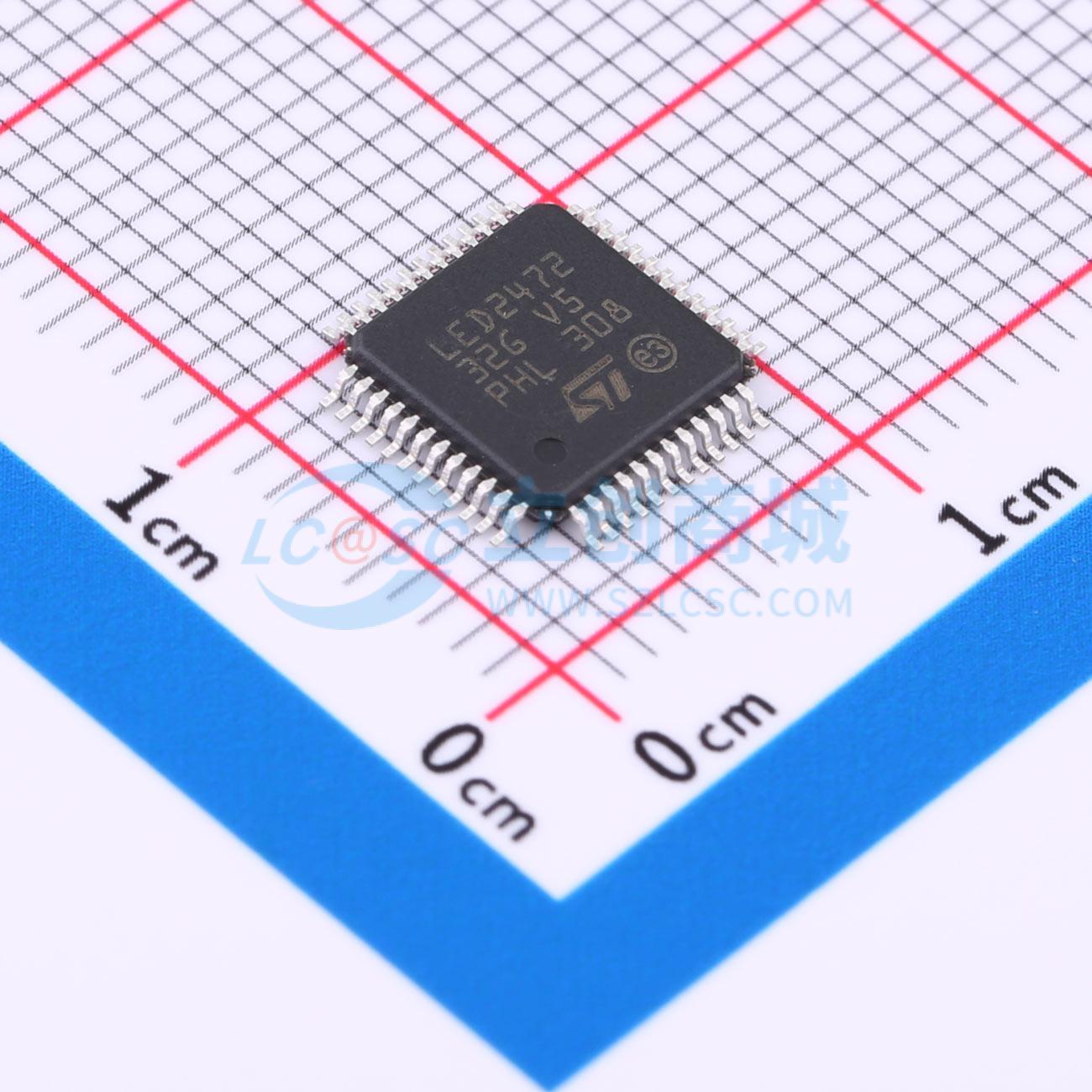

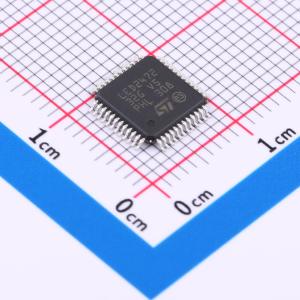

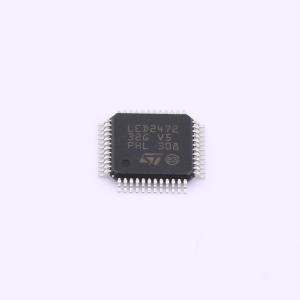

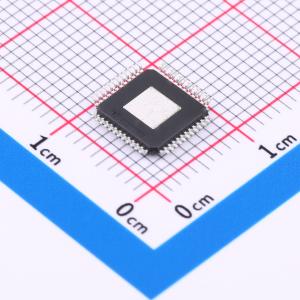

LED2472GBTR

LED2472G是一款单片、低压、低电流功率的24位移位寄存器，专为LED面板显示屏设计，特别适用于室内外LED屏幕广告牌。LED2472G保证20V的输出驱动能力，允许多个LED串联连接。该设备配置为3组（红色、绿色和蓝色）8个独立控制的通道。每个颜色的LED电流可以在4mA到72mA范围内单独调节。此范围被分为两个子范围，并且在每个范围内可以以64级分辨率（每种颜色6位）进行调整。需要一个外部电阻。所有控制和移位寄存器数据都可以通过串行接口访问。使用单个24位配置寄存器来选择适合应用的功能和设置。LED故障检测电路检查输出线可能出现的3种不同情况：短路到GND、短路到LED电源轨或开路通道。自动关机和自动开机功能（可选）使设备无需任何外部干预即可节省电力。热管理包括过温标志和输出热关断（170°C）。高达30MHz的高时钟频率使设备适用于高速数据传输。可选的渐进式输出延迟减少了浪涌电流。供电电压范围为3V至5.5V。

• 24个恒流输出通道
• 输出电流：从4 mA到72 mA
• 8x3独立控制通道（RGB）
• 通过外部电阻可编程电流
• 两个范围内的7位全局电流增益调整
• 错误检测模式（包括开路和短路LED）
• 可编程的短路LED检测阈值
• 自动节能/自动唤醒
• 逐步输出延迟（可选）
• 电源电压：3 V至5.5 V
• 热关断和热标志
• 最高30 MHz时钟
• 4线接口
• 电流发生器额定电压20 V

• 全彩大型显示屏
• LED指示牌
• 室内和室外广告牌的LED屏幕
