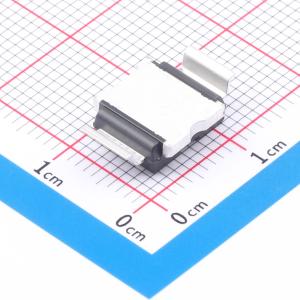

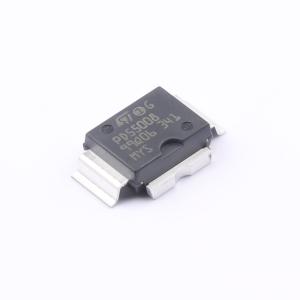

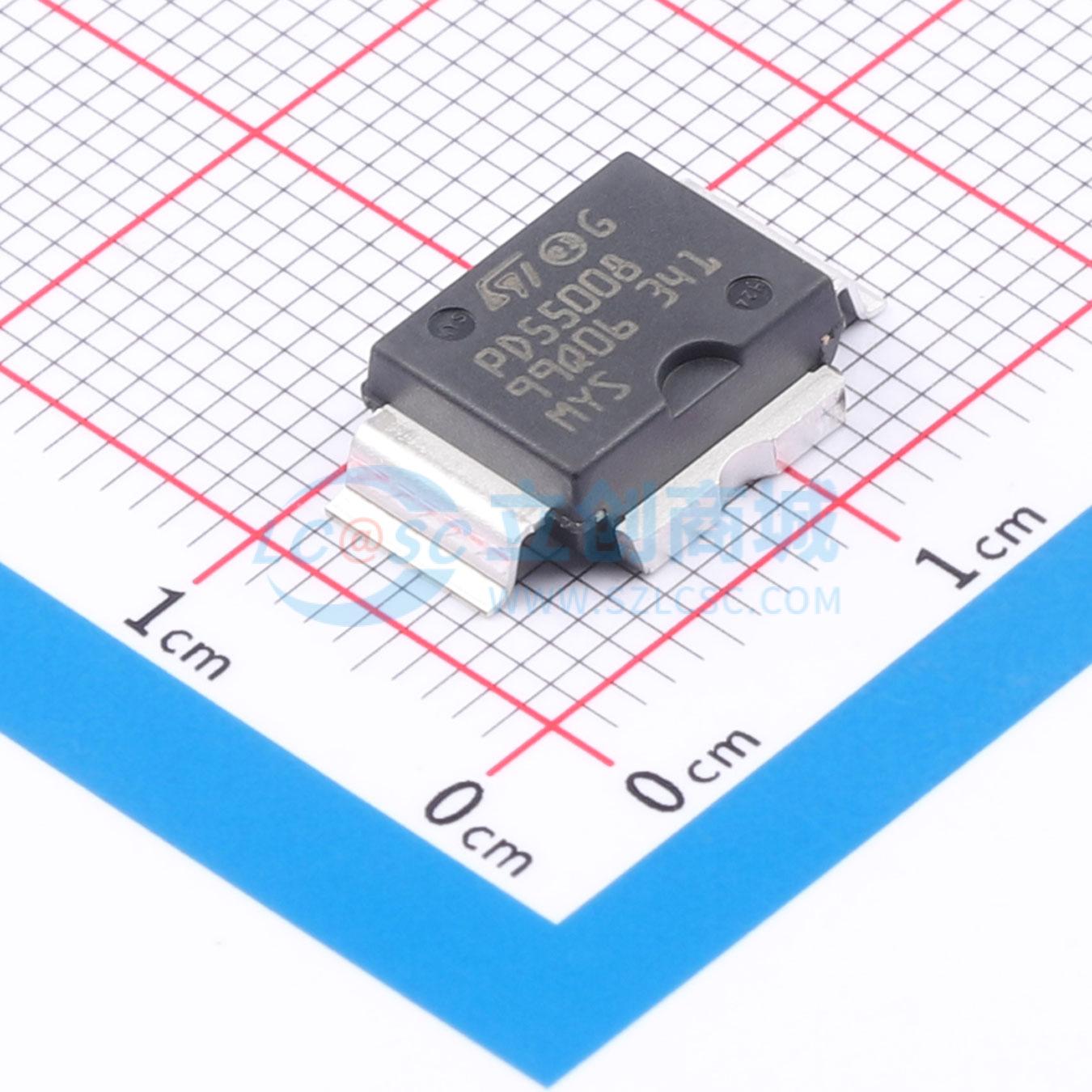

PD55008TR-E
PD55008TR-E
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 8W 12.5V 500MHz LDMOS，PowerSO-10RF塑料封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- PD55008TR-E
- 商品编号
- C2970920
- 商品封装
- PowerSO-10RF
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 4A | |
| 耗散功率(Pd) | 52.8W | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 58pF | |
| 反向传输电容(Crss) | 2.8pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 38pF |
商品概述
该器件是一款共源 N 沟道增强型横向场效应 RF 功率晶体管,专为高增益、宽带商业和工业应用而设计。它以共源模式在 12 V 电压下工作,工作频率高达 1 GHz。 该器件采用意法半导体(ST)最新的 LDMOS 技术,具有出色的增益、线性度和可靠性,并采用首款真正的 SMD 塑料 RF 功率封装 PowerSO - 10RF。其卓越的线性性能使其成为汽车移动无线电的理想解决方案。 PowerSO - 10 塑料封装旨在提供高可靠性,是意法半导体首款获得 JEDEC 认证的高功率 SMD 封装。它针对 RF 需求进行了专门优化,具备出色的 RF 性能,且易于组装。
商品特性
- 出色的热稳定性
- 共源配置
- 在 500 MHz/12.5 V 条件下,输出功率(POUT)为 8 W,增益为 17 dB
- 新型 RF 塑料封装
应用领域
- 开关应用
