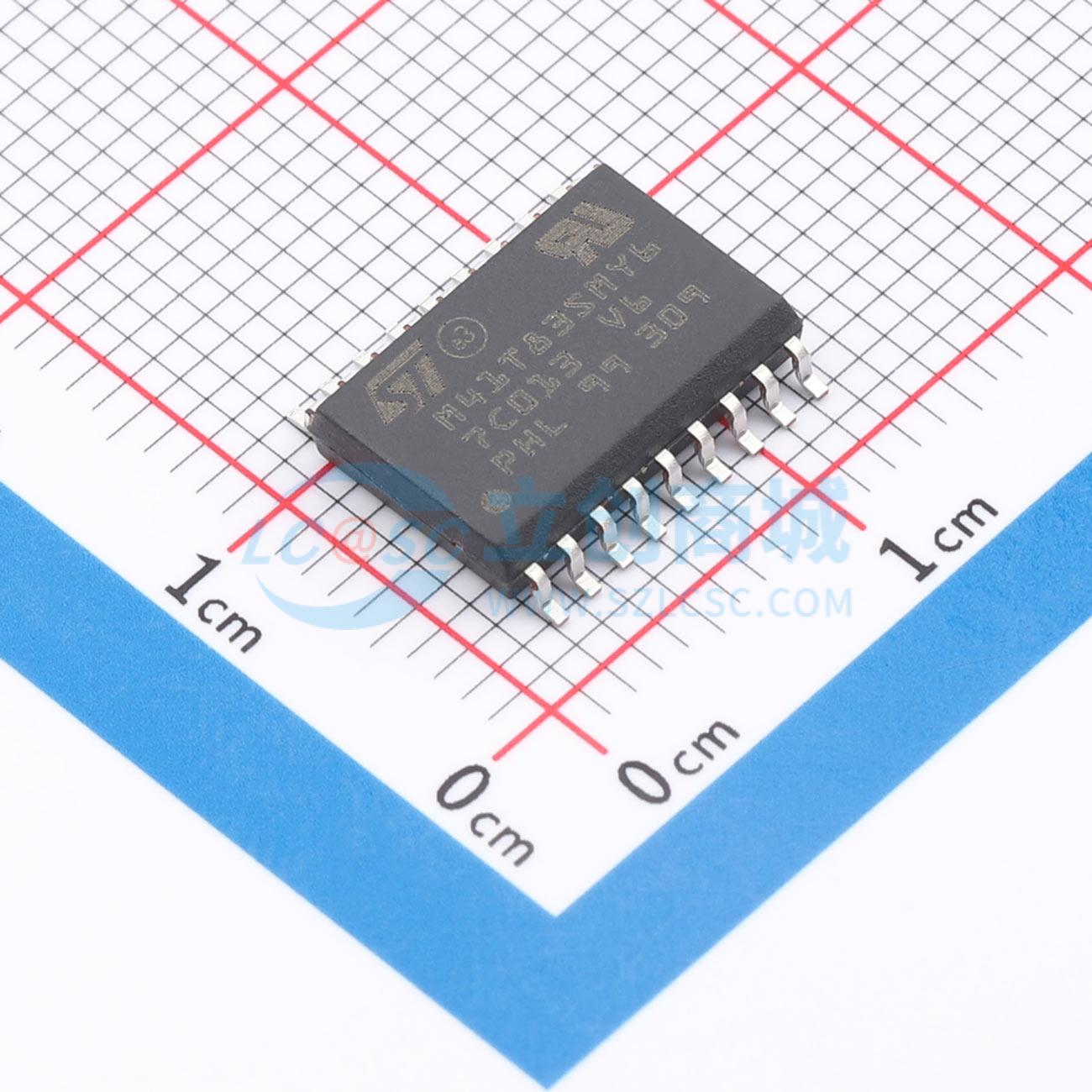

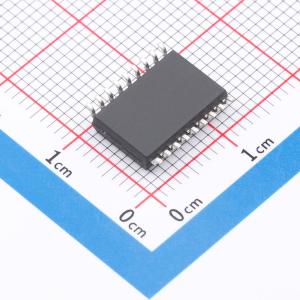

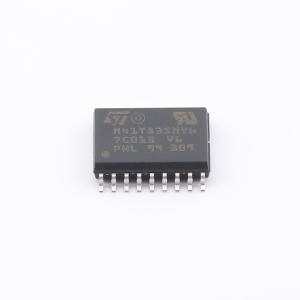

M41T83SMY6F

M41T8x 是一款内置 32.768 kHz 振荡器（QFN16 和 SO8 封装需外部晶体控制，SOX18 封装内嵌晶体）的低功耗串行 I2C 实时时钟（RTC）。寄存器表的 8 个字节配置为二进制编码的十进制（BCD）格式，提供时钟/日历功能。寄存器表的另外 17 个字节提供 2 个报警（闹铃）、看门狗、8 位计数器和方波功能的状态/控制。还有 7 个字节可供用户使用的 SRAM。 地址和数据通过一个两线双向 I2C 接口串行传输。内部的地址寄存器在每一次写或读数据后自动递增。M41T8x 带有内置的电源感测电路，用于检测电源失效并在电源失效时自动切换到电池供电。在电源失效时，用于维持时钟运行的能量由一个小型纽扣锂电池供给。 用户可用的功能包括 1 个非易失计时时钟/日历、2 个报警（闹铃）中断、看门狗定时器、可编程 8 位计数器和方波输出。8 个时钟地址位置包括世纪、年、月、日期、星期、小时、分钟、秒、1/10 秒和 1/100 秒，为 24 小时的 BCD 格式。系统可以自动将月份的天数修正为 28、29 （闰年）、30 和 31 天。M41T83 采用 QFN16 或 SOX18、内嵌 32 KHz 晶体的 300 mil SOIC 封装。SOX18 封装只需要用户提供电池就能实现非易失操作。M41T82 仅提供 SO8 封装。

• 超低电池供电电流：365 nA
• 精度经工厂校准，确保 2 次回流后精度为 ±5 ppm （SOX18）
• 采用内置可编程模拟和数字校准电路，可获得更高精度
• 时钟工作电压：2.0 V 至 5.5 V
• 带有可记录 1/100 秒、1/10 秒、秒、分、小时、星期、日期、月、年和世纪的计时器
• 电池自动切换和复位输出电路（固定基准）
• M41T83S：VCC = 3.00 V 到 5.50 V；M41T83R：VCC = 2.70 V 到 5.50 V；M41T83Z：VCC = 2.38 V 到 5.50 V
• 串行接口支持 I2C 总线（400 kHz 协议）
• 带有中断功能的可编程报警（闹铃）（即使在电池备份模式下同样有效）
• 可选的第二路可编程报警（闹铃）
• 上电后，方波输出默认值为 32 kHz （仅指 M41T83）
