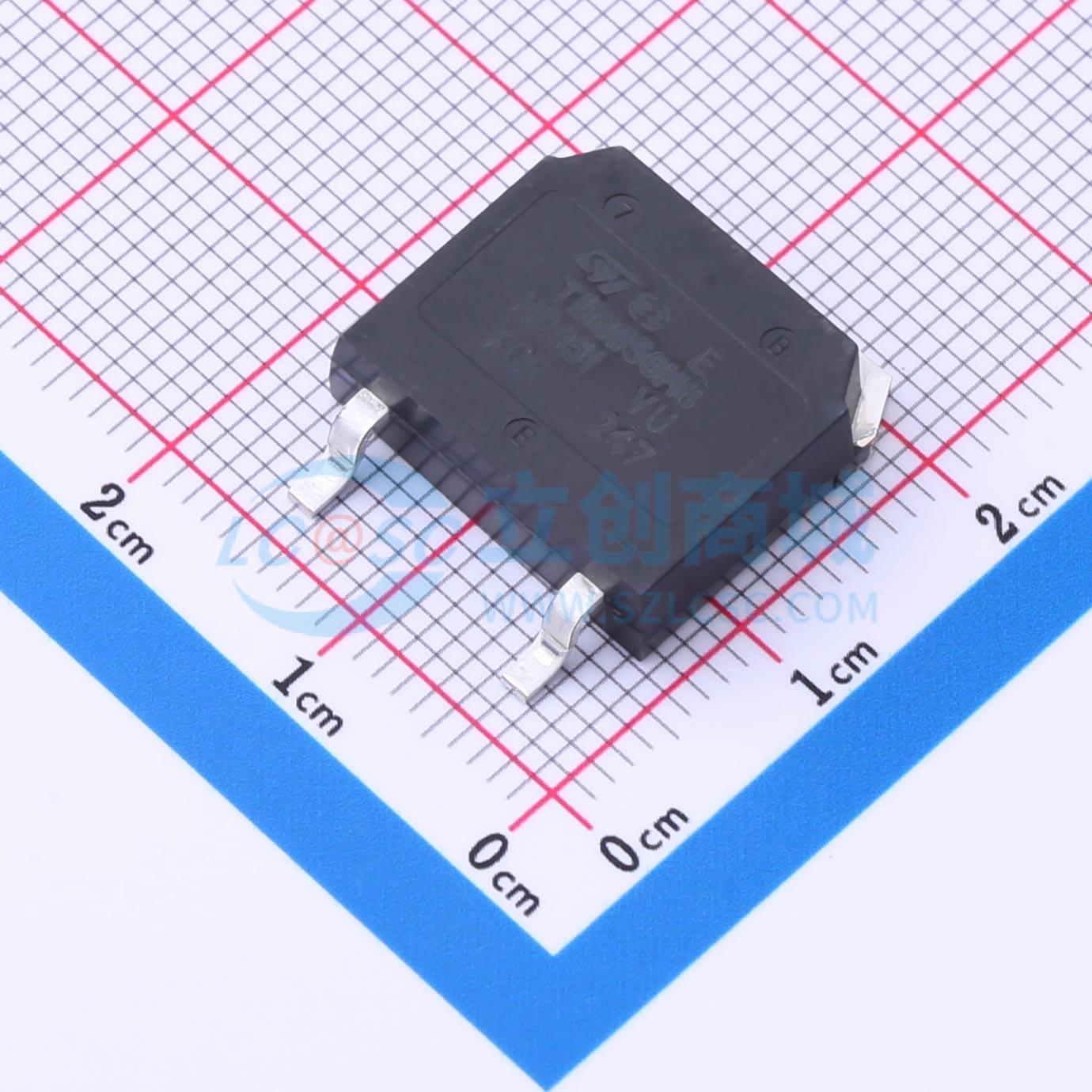

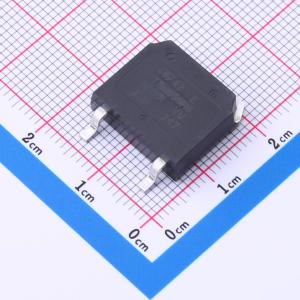

温馨提醒：图片仅供参考，商品以实物为准
TM8050H-8D3-TR
1个单向可控硅 800V 100mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 80 A 800 V高温晶闸管（SCR），D3PAK封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- TM8050H-8D3-TR
- 商品编号
- C2970866
- 商品封装
- TO-268-3
- 包装方式
- 编带
- 商品毛重
- 4.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 80A | |
| 浪涌电流 | 731A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1.5V | |
| 保持电流(Ih) | 100mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
TM8050H-8D3器件采用功率表面贴装封装D³PAK，是一款800V SCR晶闸管，适用于需要高功率开关（I_T(RMS)=80A）和低功耗（160A时V_TM=1.55V）的应用场景。这些特性使其适用于摩托车电压调节器、旁路交流开关、可控整流桥、固态继电器、电池充电器、焊接设备和电机驱动等应用。
商品特性
- 结温高：T_j=150℃
- 阻断电压：V_DRM=V_RRM=800V
- 额定电流：I_T(RMS)=80A
- 门极触发电流最大值：I_GT max.=50mA
- 抗噪性强：dV/dt>1kV/μs
- 采用D³PAK表面贴装器件，适用于紧凑设计
- 扩展结温至150℃，提高热裕度
- 阻断状态下ID和IR低
- Ecopack2（含无卤素和RoHS合规）
应用领域
- AC-DC整流控制桥
- 摩托车电压调节器
- 变速电机驱动
- 电池充电系统
- AC固态继电器
- UPS旁路开关
- 工业焊接系统
- 电机软启动器
