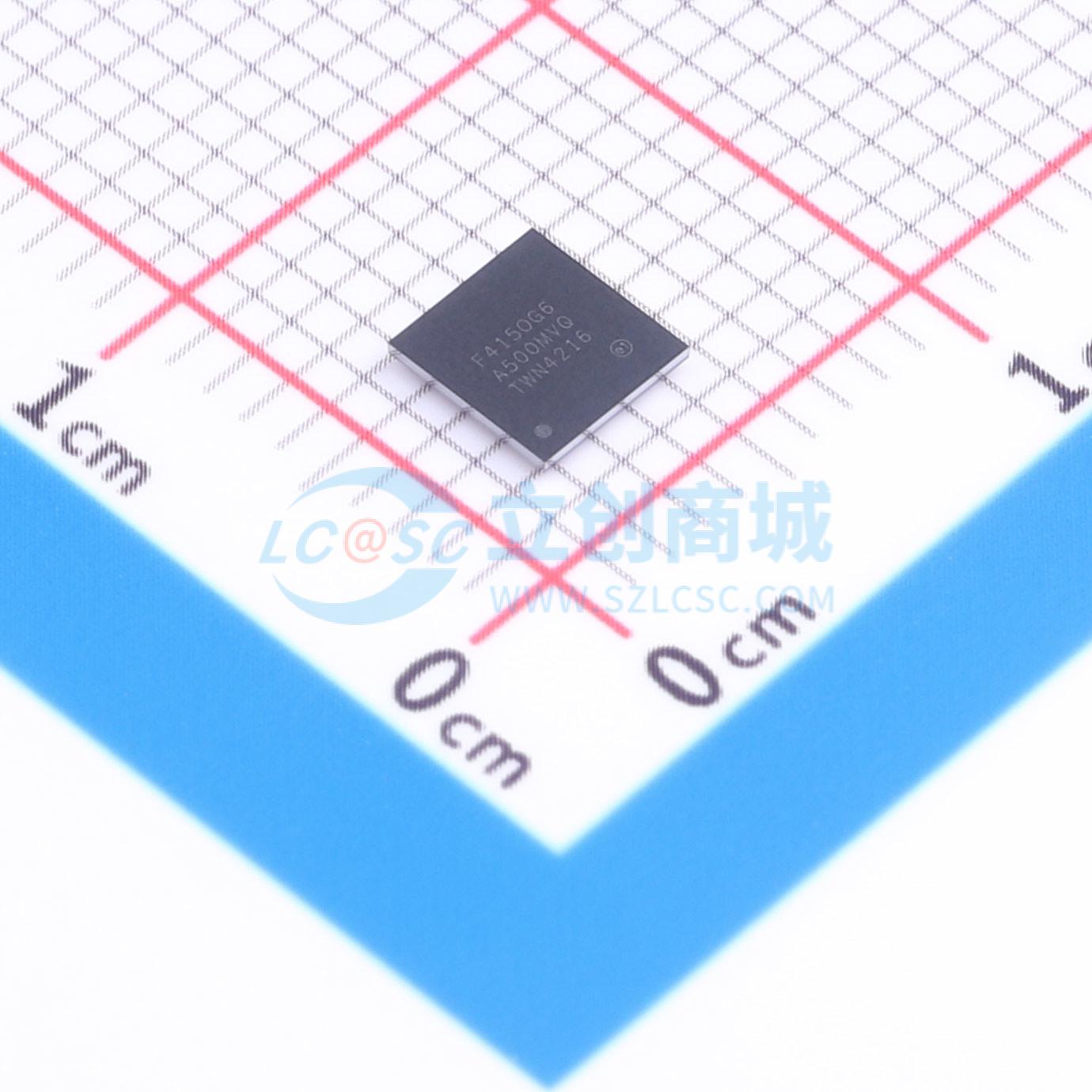

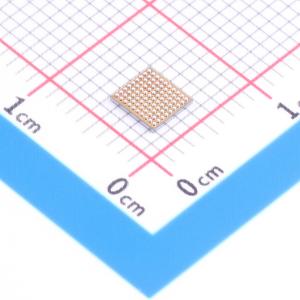

温馨提醒：图片仅供参考，商品以实物为准
STM32F415OGY6TR
STM32F415OGY6TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带DSP和FPU的高性能基础系列ARM Cortex-M4 MCU，具有1 MB Flash、168 MHz CPU、ART加速器、FSMC和硬件加密
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F415OGY6TR
- 商品编号
- C2970853
- 商品封装
- UFBGA-90
- 包装方式
- 编带
- 商品毛重
- 0.316克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 168MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 192KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 72 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
Arm Cortex-M4 32位MCU+FPU，210 DMIPS，最高1MB Flash/192+4KB RAM，加密功能，USB OTG HS/FS，以太网，17个定时器，3个ADC，15个通信接口和摄像头接口。
商品特性
- 核心：Arm 32位Cortex-M4 CPU带FPU，自适应实时加速器（ART Accelerator）支持从Flash内存零等待执行，频率最高168 MHz，内存保护单元，210 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1），以及DSP指令。
- 内存：最高1MB Flash内存；最高192+4KB SRAM（含64KB CCM核心耦合内存数据RAM）；512字节OTP内存；灵活静态内存控制器支持Compact Flash、SRAM、PSRAM、NOR和NAND内存。
- LCD并行接口：8080/6800模式。
- 时钟、复位和电源管理：1.8V至3.6V应用电源和I/O；POR、PDR、PVD和BOR；4至26 MHz晶体振荡器；内部16 MHz工厂校准RC（精度1%）；32 kHz振荡器用于带校准的RTC；内部32 kHz带校准RC。
- 低功耗操作：睡眠、停止和待机模式；VBAT电源用于RTC、20×32位备份寄存器+可选4KB备份SRAM。
- 模数与数模转换：3×12位、2.4 MSPS模数转换器（最多24通道，三重交错模式下7.2 MSPS）；2×12位数模转换器；通用DMA：16流DMA控制器带FIFO和突发支持。
- 定时器：最多17个定时器（最多12个16位和2个32位定时器，最高168 MHz，每个最多4个IC/OC/PWM或脉冲计数器和正交编码器输入）。
- 调试模式：串行线调试（SWD）和JTAG接口；Cortex-M4嵌入式跟踪宏单元。
- I/O端口：最多140个带中断能力的I/O端口（最多136个高速I/O，最高84 MHz；最多138个5V容忍I/O）。
- 通信接口：最多15个通信接口（最多3个I2C接口（SMBus/PMBus）；最多4个USART/2个UART（10.5 Mbit/s，ISO7816接口，LIN，IrDA，调制解调器控制）；最多3个SPI（42 Mbit/s），2个带复用全双工I2S通过内部音频PLL或外部时钟实现音频级精度；2个CAN接口（2.0B Active）；SDIO接口）。
- 高级连接：USB 2.0全速设备/主机/OTG控制器带片上PHY；USB2.0高速/全速设备/主机/OTG控制器带专用DMA、片上全速PHY和ULPI；10/100以太网MAC带专用DMA（支持IEEE1588v2硬件，MII/RMII）。
- 摄像头接口：8至14位并行摄像头接口，最高54 MB/s。
- 加密加速：硬件加速AES128、192、256，三重DES，HASH（MD5、SHA-1）和HMAC。
- 其他功能：真随机数生成器；CRC计算单元；96位ID；RTC（亚秒级精度，硬件日历）。
- 封装类型：LQFP64（10×10mm）、LQFP100（14×14mm）、LQFP144（20×20mm）、LQFP176（24×24mm）、UFBGA176（10×10mm）、WLCSP90（4.223×3.969mm）。
