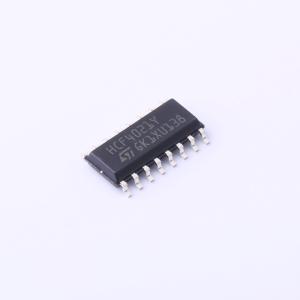

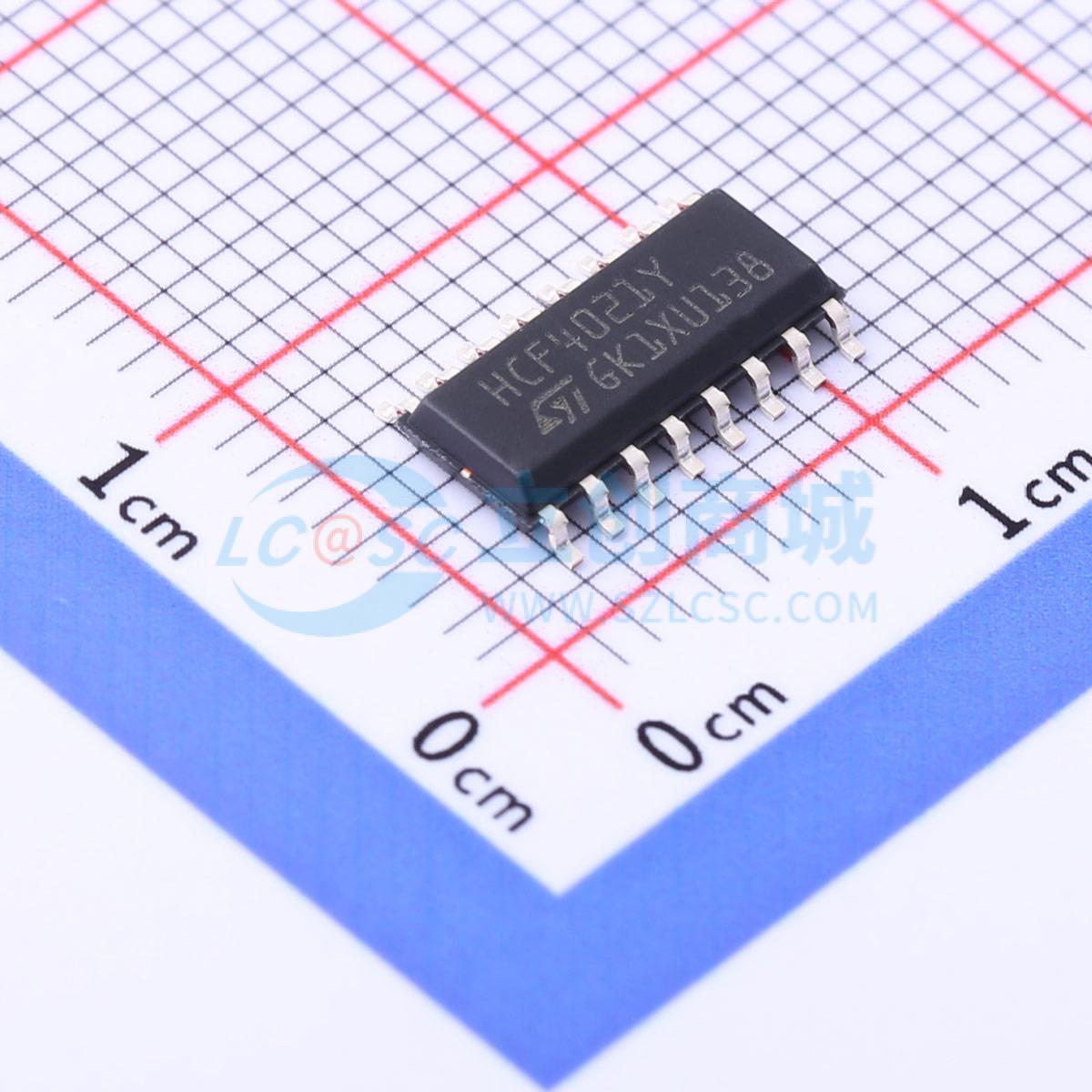

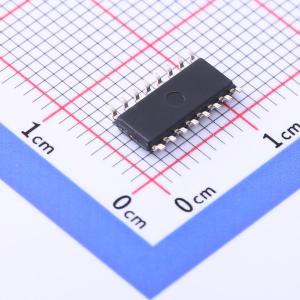

HCF4021YM013TR
8 级静态移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8级静态移位寄存器
- 品牌名称
- ST(意法半导体)
- 商品型号
- HCF4021YM013TR
- 商品编号
- C2970816
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 并行或串行至串行 | |
| 工作电压 | 3V~20V | |
| 时钟频率(fc) | 17MHz | |
| 元件数 | 1 | |
| 输出类型 | - | |
| 系列 | 4000 | |
| 耗散功率(Pd) | 200mW |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 60ns@15V,50pF | |
| 输出电流 | - | |
| 分辨率(位) | 8 | |
| 灌电流(IOL) | 3mA | |
| 拉电流(IOH) | 3mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步并行加载功能 |
商品概述
HCF4021是采用金属氧化物半导体技术制造的单片集成电路，提供PDIP-16和SO-16封装。该器件是一款8级并行或串行输入/串行输出寄存器，具有公共时钟和并行/串行控制输入、单个串行数据输入，以及每个寄存器级的单独并行“jam”输入。每个寄存器级为D型主从触发器，第8级有输出，第6级和第7级也提供Q输出。串行输入与时钟同步，而并行输入异步。输入由并行/串行控制输入控制：当该控制输入为低电平时，数据随时钟线的正跳变同步串行移入8级寄存器；当控制输入为高电平时，数据通过并行输入线并随时钟线的正跳变同步存入8级寄存器。进行异步并行输入时，内部级的时钟输入被“强制”。允许使用多个封装进行寄存器扩展。
商品特性
- 中等速度操作：在VDD-VSS=10V时典型时钟速率为12MHz
- 全静态操作
- 包含8个主从触发器以及输出缓冲和控制门
- 静态电流在最高20V下有规定
- 支持5V、10V和15V参数额定
- 在VDD=18V、TA=25℃时输入漏电流最大为100nA
- 静态电流经过100%测试
- ESD性能：CDM为1kV，HBM为2kV，MM为200V
应用领域
- 汽车领域
- 工业领域
- 计算机领域
- 消费领域
