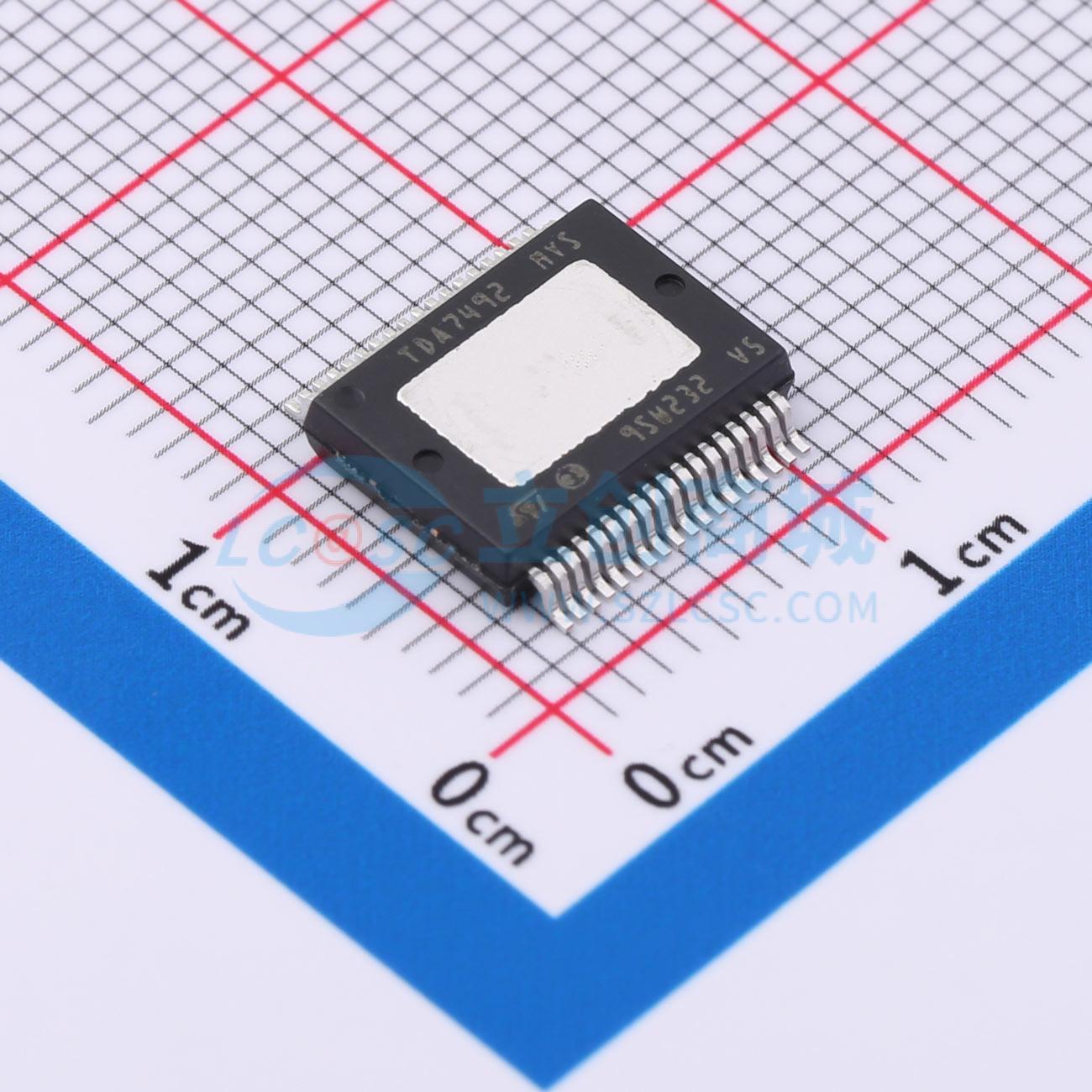

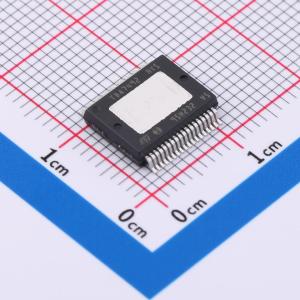

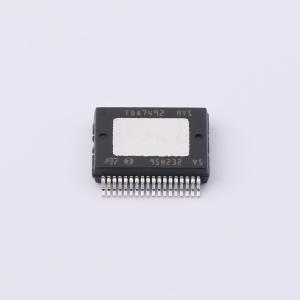

温馨提醒：图片仅供参考，商品以实物为准
TDA749213TR
TDA749213TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 50 W + 50 W双BTL D类音频放大器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TDA749213TR
- 商品编号
- C2970796
- 商品封装
- FSOP-36-Power
- 包装方式
- 编带
- 商品毛重
- 3.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 50Wx2@6Ω | |
| 工作电压 | 8V~26V | |
| 总谐波失真+噪声(THD+N) | 0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 26mA | |
| 工作温度 | 0℃~+70℃ | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 50dB | |
| 效率 | 90% | |
| 输入通道数 | 2对差分输入 |
商品概述
TDA7492是一款采用单电源供电的双BTL D类音频放大器，专为液晶电视和显示器设计。由于其高效率和露垫朝上（EPU）封装，仅需一个简单的散热片。
商品特性
- 在THD = 10%、RL = 6 Ω且VCC = 25 V的条件下，连续输出功率为50 W + 50 W。
- 在THD = 10%、RL = 8 Ω且VCC = 25 V的条件下，连续输出功率为40 W + 40 W。
- 宽范围单电源工作（8 - 26 V）。
- 高效率（η = 90%）。
- 四个可选的固定增益设置，标称值分别为21.6 dB、27.6 dB、31.1 dB和33.6 dB。
- 差分输入可将共模噪声降至最低。
- 具备待机和静音功能。
- 短路保护。
- 热过载保护。
- 可外部同步。
- ECOPACk环保封装。
